INSTALLATION
Montage

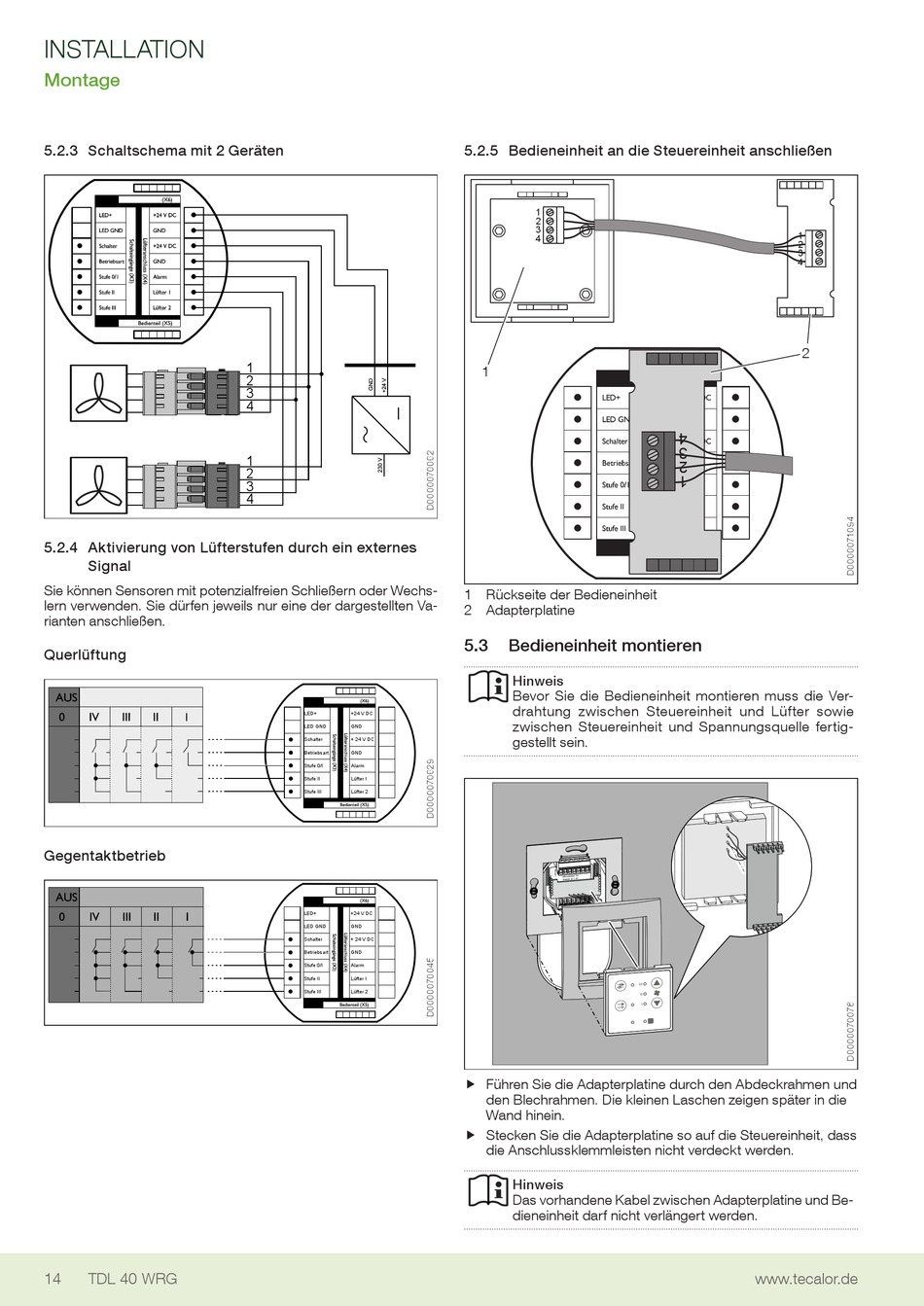

5.2.3 Schaltschema mit 2 Geräten
5.2.4 Aktivierung von Lüfterstufen durch ein externes
Signal
sie können sensoren mit potenzialfreien schließern oder Wechs-
lern verwenden. sie dürfen jeweils nur eine der dargestellten Va-
rianten anschließen.
Querlüftung
Gegentaktbetrieb
14 TDL 40 WRG
1
2
3
4
1
2
3
4
LED+ +24 V DC
LED GND GND
Schalter + 24 V DC
Betriebsart GND
Stufe 0/I Alarm
Stufe II Lüfter I
Stufe III Lüfter 2
LED+ +24 V DC
LED GND GND
Schalter + 24 V DC
Betriebsart GND
Stufe 0/I Alarm
Stufe II Lüfter I
Stufe III Lüfter 2
5.2.5 Bedieneinheit an die Steuereinheit anschließen
1
2
3
4
1
1 Rückseite der Bedieneinheit
2 Adapterplatine
5.3

Bedieneinheit montieren

Hinweis
Bevor sie die Bedieneinheit montieren muss die Ver-
drahtung zwischen steuereinheit und Lüfter sowie
zwischen steuereinheit und spannungsquelle fertig-
gestellt sein.
f Führen sie die Adapterplatine durch den Abdeckrahmen und
f
den Blechrahmen. Die kleinen Laschen zeigen später in die
Wand hinein.
f stecken sie die Adapterplatine so auf die steuereinheit, dass
f
die Anschlussklemmleisten nicht verdeckt werden.
Hinweis
Das vorhandene Kabel zwischen Adapterplatine und Be-
dieneinheit darf nicht verlängert werden.
1
2
3
4
2
