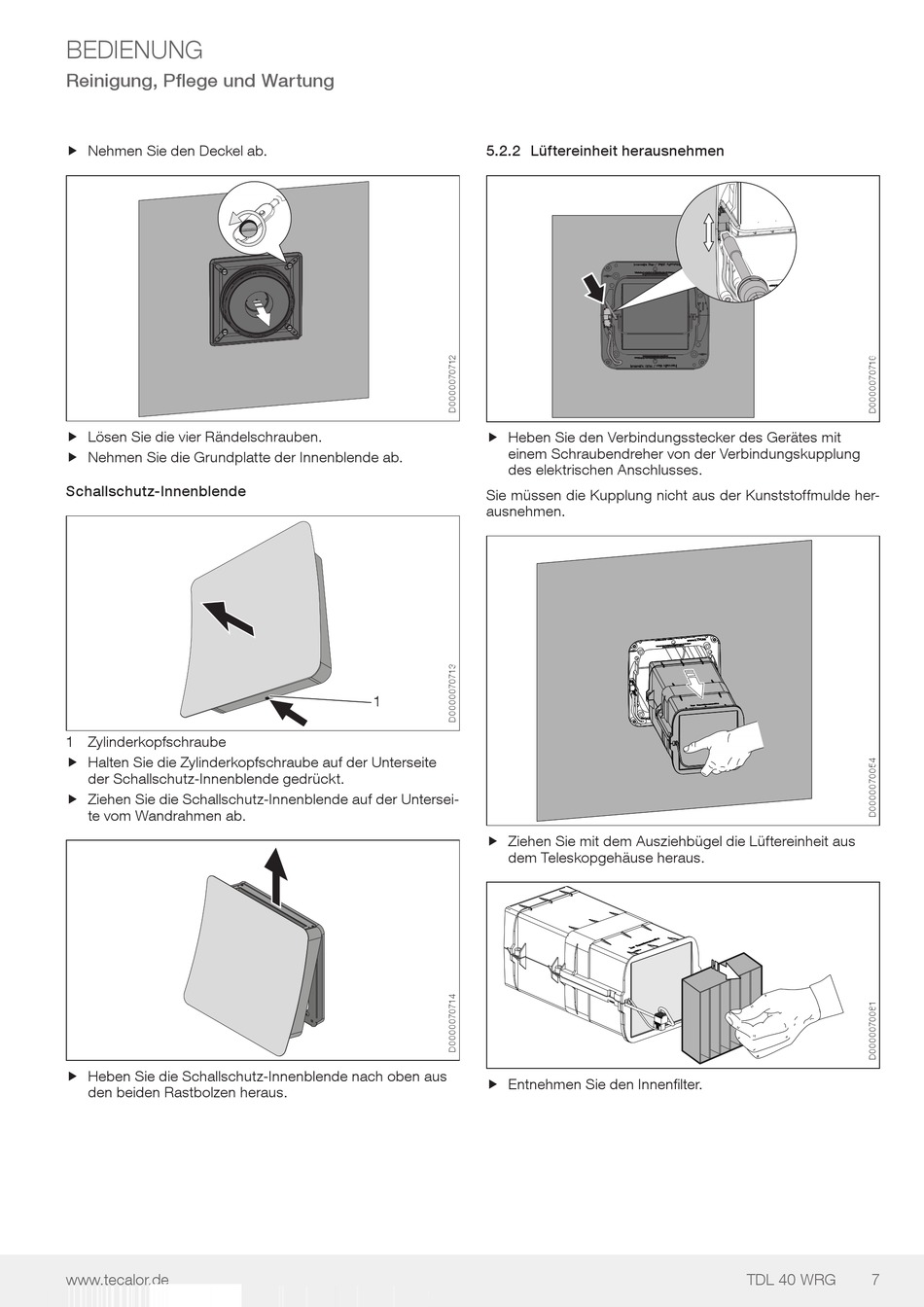

BeDIeNUNG
Reinigung, Pflege und Wartung
f Nehmen sie den Deckel ab.
f
f Lösen sie die vier Rändelschrauben.
f
f Nehmen sie die Grundplatte der Innenblende ab.
f
Schallschutz-Innenblende
1 Zylinderkopfschraube
f Halten sie die Zylinderkopfschraube auf der Unterseite
f
der schallschutz-Innenblende gedrückt.
f Ziehen sie die schallschutz-Innenblende auf der Untersei-
f
te vom Wandrahmen ab.
f Heben sie die schallschutz-Innenblende nach oben aus
f
den beiden Rastbolzen heraus.
www.tecalor.de
5.2.2 Lüftereinheit herausnehmen
f Heben sie den Verbindungsstecker des Gerätes mit
f
einem schraubendreher von der Verbindungskupplung
des elektrischen Anschlusses.
sie müssen die Kupplung nicht aus der Kunststoffmulde her-
ausnehmen.
1
f Ziehen sie mit dem Ausziehbügel die Lüftereinheit aus
f
dem Teleskopgehäuse heraus.
f entnehmen sie den Innenfilter.
f
TDL 40 WRG
7
