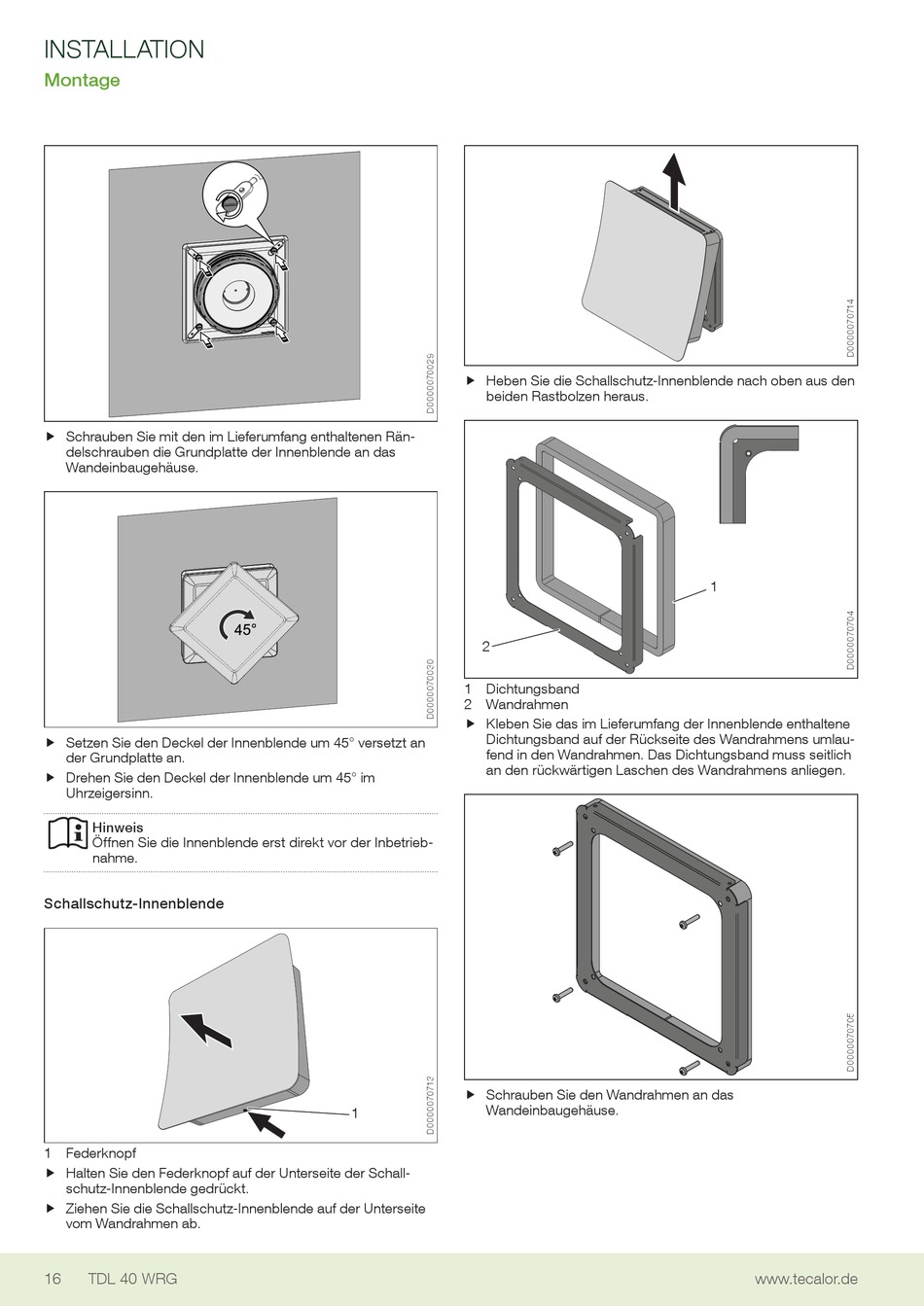

tecalor TDL 40 WRG Installationsanleitung Seite 16

INSTALLATION
Montage
f schrauben sie mit den im Lieferumfang enthaltenen Rän- f
delschrauben die Grundplatte der Innenblende an das
Wandeinbaugehäuse.
f setzen sie den Deckel der Innenblende um 45° versetzt an f
der Grundplatte an.
f Drehen sie den Deckel der Innenblende um 45° im f
Uhrzeigersinn.
Hinweis
Öffnen sie die Innenblende erst direkt vor der Inbetrieb-
nahme.
Schallschutz-Innenblende
1 Federknopf
f Halten sie den Federknopf auf der Unterseite der schall- f
schutz-Innenblende gedrückt.
f Ziehen sie die schallschutz-Innenblende auf der Unterseite f
vom Wandrahmen ab.
16 TDL 40 WRG
f Heben sie die schallschutz-Innenblende nach oben aus den
f
beiden Rastbolzen heraus.
2
1 Dichtungsband
2 Wandrahmen
f Kleben sie das im Lieferumfang der Innenblende enthaltene
f
Dichtungsband auf der Rückseite des Wandrahmens umlau-
fend in den Wandrahmen. Das Dichtungsband muss seitlich
an den rückwärtigen Laschen des Wandrahmens anliegen.
f schrauben sie den Wandrahmen an das
f
Wandeinbaugehäuse.
1
1
