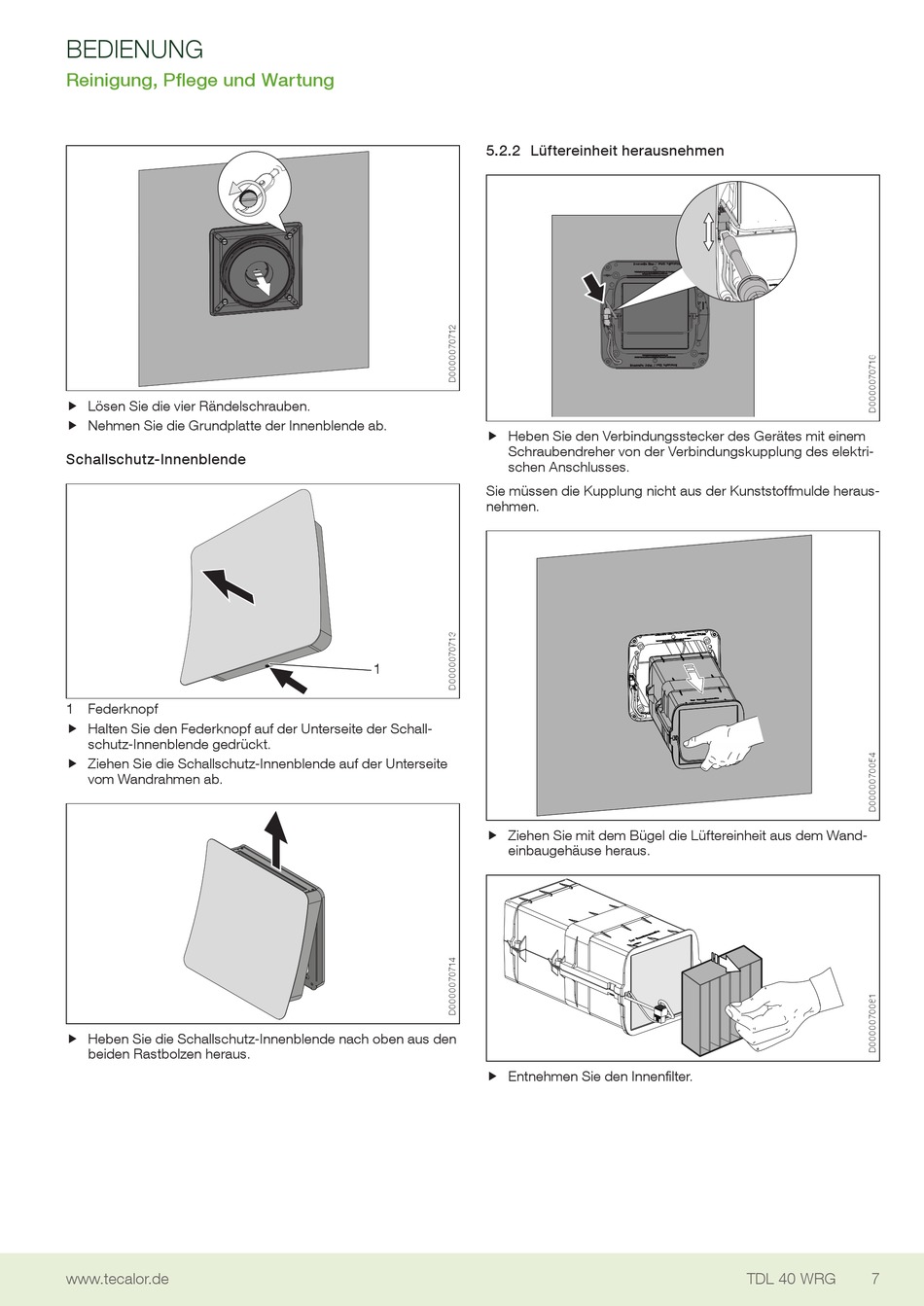

BeDIeNUNG
Reinigung, Pflege und Wartung
f Lösen sie die vier Rändelschrauben.
f
f Nehmen sie die Grundplatte der Innenblende ab.
f
Schallschutz-Innenblende
1 Federknopf
f Halten sie den Federknopf auf der Unterseite der schall-
f
schutz-Innenblende gedrückt.
f Ziehen sie die schallschutz-Innenblende auf der Unterseite
f
vom Wandrahmen ab.
f Heben sie die schallschutz-Innenblende nach oben aus den
f
beiden Rastbolzen heraus.
www.tecalor.de
5.2.2 Lüftereinheit herausnehmen
f Heben sie den Verbindungsstecker des Gerätes mit einem
f
schraubendreher von der Verbindungskupplung des elektri-
schen Anschlusses.
sie müssen die Kupplung nicht aus der Kunststoffmulde heraus-
nehmen.
1
f Ziehen sie mit dem Bügel die Lüftereinheit aus dem Wand-
f
einbaugehäuse heraus.
f entnehmen sie den Innenfilter.
f
TDL 40 WRG
7
