INSTALLATION
Vorbereitungen
4.2

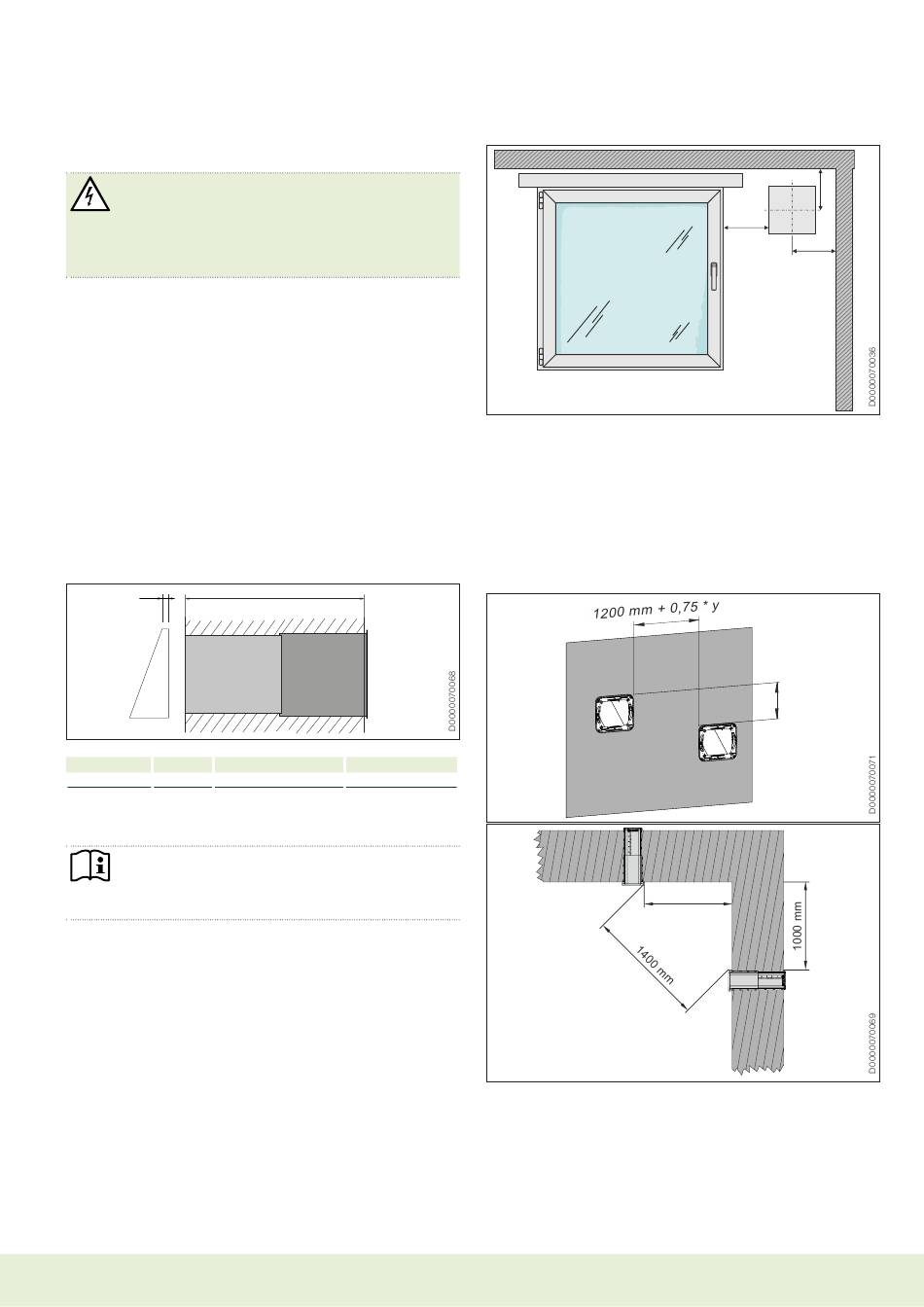

Montageort

WARNUNG Stromschlag
Bei der Installation des Gerätes in Räumen mit Ba-
dewanne und/oder Dusche berücksichtigen Sie den
Schutzbereich in Abstimmung mit den Angaben auf
dem Geräte-Typenschild. Die Schutzbereiche sind in
der Norm IEC 60364-7-701 definiert.
Falls ein im Gegentakt arbeitendes Gerätepaar in zwei verschiede-
nen Räumen der Wohnung installiert wird, müssen sie zwischen
diesen Räumen einen Luftverbund durch ausreichend dimensio-
nierte Überström-Luftdurchlässe herstellen.
Fensterlose Ablufträume (z. B. Küchen, Bäder und Toilettenräume)
dürfen mit dem Gerät nur dann be- und entlüftet werden, wenn das
Gerät in eine Außenwand eingebaut ist. Die Geräte dürfen nicht
an einen schacht oder eine Rohrleitung angeschlossen werden.
Die Installation in Kellerräumen mit Lichtschächten ist nicht erlaubt,
da eine Rezirkulation der Fortluft nicht ausgeschlossen werden
kann.
Um Zugerscheinungen durch den Betrieb des Lüfters zu vermei-
den, empfehlen wir den einbau des Gerätes neben den Fenstern
auf Höhe des Fenstersturzes.
Wandstärke inklusive Putz
20
TDL 40 TG-550
A mm 300-550
Mindestabstände
Hinweis
Berücksichtigen sie die Position der Kernlochbohrung
bei der Planung der Inneneinrichtung, z. B. der Küchen-
schränke.
:: ::
seitlich neben der Innenblende muss zu Möbeln ein Abstand
von 350 mm sein.
:: ::
An der Gebäudeinnenseite muss vor der Innenblende aus-
reichend Freiraum sein zum einsetzen und entnehmen der
Lüftereinheit.
:: ::
Installieren sie das Gerät nicht im Bereich von sitzgarnituren
und nicht am Kopfende des Bettes.
:: ::
Rund um die Außenblende muss ein Abstand von 100 mm
zu Fallrohren, Balkonen und sonstigen festen objekten sein.
www.tecalor.de
A
TDL 40 TG-800
550-800
A 220 mm
B 220 mm
s von der statik der Wand vorgegebener Abstand
Wir empfehlen, die oberkante der Innenblende 30 mm unterhalb
der oberkante des Fensters zu platzieren.
Abstände zwischen Geräten, die im Gegentakt arbeiten
Geräte, die paarweise im Gegentakt arbeiten, müssen mit einem
horizontalen und vertikalen Mindestabstand montiert werden.
A
S
B
y
1000 mm
TDL 40 WRG 5
