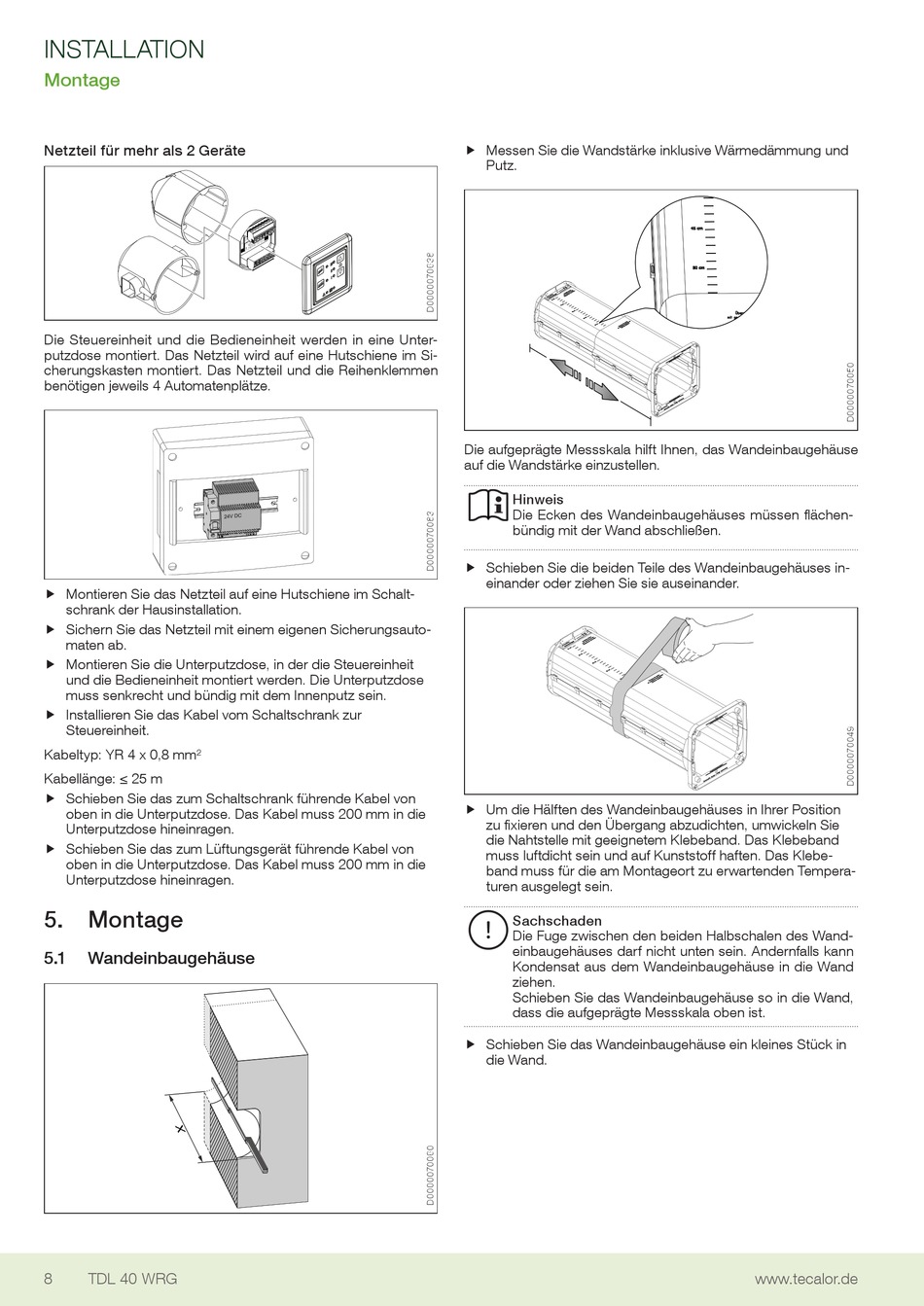

INSTALLATION

Montage

Netzteil für mehr als 2 Geräte
Die steuereinheit und die Bedieneinheit werden in eine Unter-
putzdose montiert. Das Netzteil wird auf eine Hutschiene im si-
cherungskasten montiert. Das Netzteil und die Reihenklemmen
benötigen jeweils 4 Automatenplätze.
f Montieren sie das Netzteil auf eine Hutschiene im schalt-
f
schrank der Hausinstallation.
f sichern sie das Netzteil mit einem eigenen sicherungsauto-
f
maten ab.
f Montieren sie die Unterputzdose, in der die steuereinheit
f
und die Bedieneinheit montiert werden. Die Unterputzdose
muss senkrecht und bündig mit dem Innenputz sein.
f Installieren sie das Kabel vom schaltschrank zur
f
steuereinheit.
Kabeltyp : Y R 4 x 0,8 mm²
Kabellänge : ≤ 2 5 m
f schieben sie das zum schaltschrank führende Kabel von
f
oben in die Unterputzdose. Das Kabel muss 200 mm in die
Unterputzdose hineinragen.
f schieben sie das zum Lüftungsgerät führende Kabel von
f
oben in die Unterputzdose. Das Kabel muss 200 mm in die
Unterputzdose hineinragen.
5. Montage
5.1 Wandeinbaugehäuse
8 TDL 40 WRG
f Messen sie die Wandstärke inklusive Wärmedämmung und
f
Putz.
Die aufgeprägte Messskala hilft Ihnen, das Wandeinbaugehäuse
auf die Wandstärke einzustellen.
Hinweis
Die ecken des Wandeinbaugehäuses müssen flächen-
bündig mit der Wand abschließen.
f schieben sie die beiden Teile des Wandeinbaugehäuses in- f
einander oder ziehen sie sie auseinander.
f Um die Hälften des Wandeinbaugehäuses in Ihrer Position
f
zu fixieren und den Übergang abzudichten, umwickeln sie
die Nahtstelle mit geeignetem Klebeband. Das Klebeband
muss luftdicht sein und auf Kunststoff haften. Das Klebe-
band muss für die am Montageort zu erwartenden Tempera-
turen ausgelegt sein.
Sachschaden
Die Fuge zwischen den beiden Halbschalen des Wand-
einbaugehäuses darf nicht unten sein. Andernfalls kann
Kondensat aus dem Wandeinbaugehäuse in die Wand
ziehen.
schieben sie das Wandeinbaugehäuse so in die Wand,
dass die aufgeprägte Messskala oben ist.
f schieben sie das Wandeinbaugehäuse ein kleines stück in
f
die Wand.
