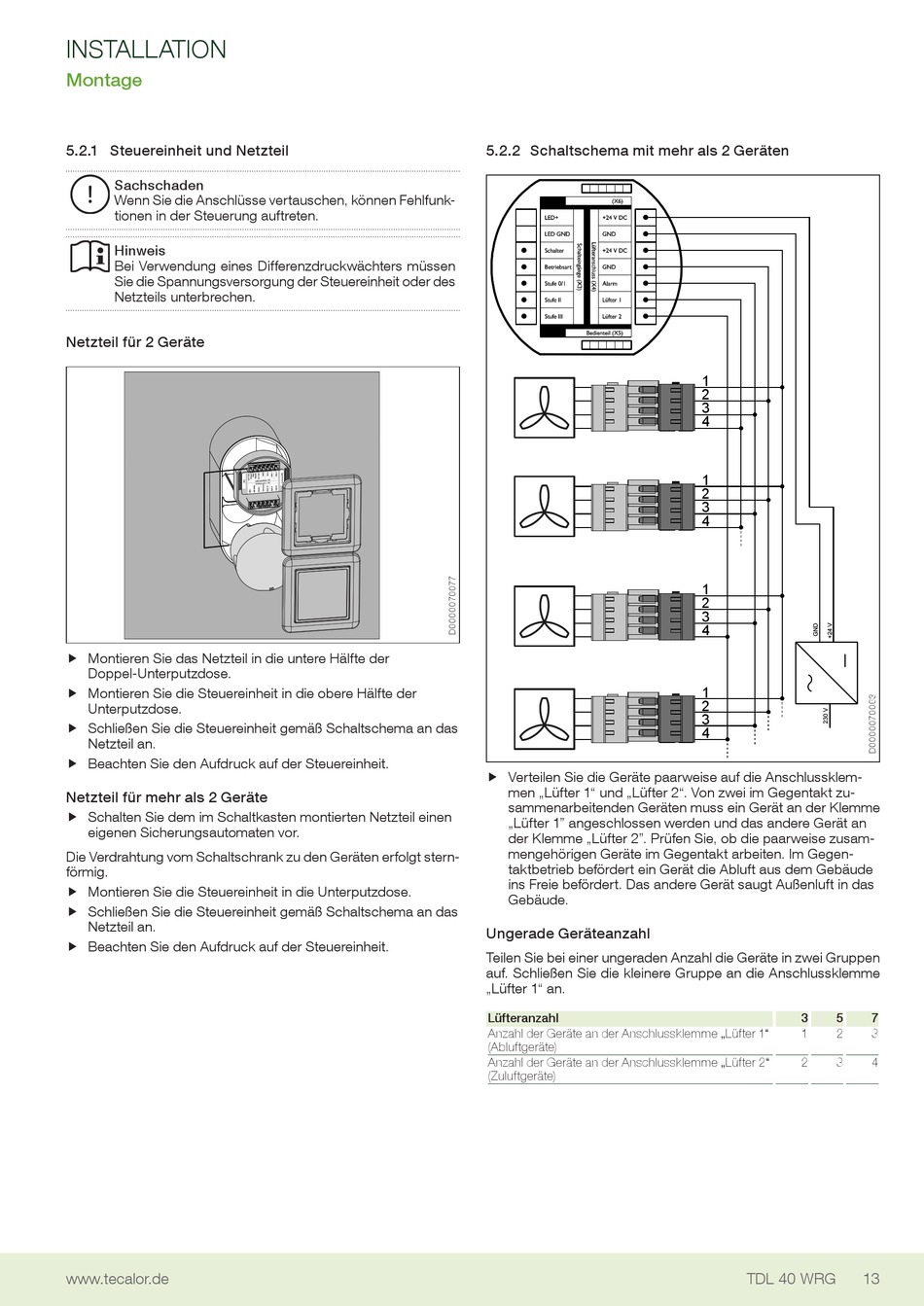

Steuereinheit Und Netzteil; Schaltschema Mit Mehr Als 2 Geräten - tecalor TDL 40 WRG Installationsanleitung

INSTALLATION
Montage

5.2.1 Steuereinheit und Netzteil

Sachschaden
Wenn sie die Anschlüsse vertauschen, können Fehlfunk-
tionen in der steuerung auftreten.
Hinweis
Bei Verwendung eines Differenzdruckwächters müssen
sie die spannungsversorgung der steuereinheit oder des
Netzteils unterbrechen.
Netzteil für 2 Geräte
f Montieren sie das Netzteil in die untere Hälfte der f
Doppel-Unterputzdose.
f Montieren sie die steuereinheit in die obere Hälfte der
f
Unterputzdose.
f schließen sie die steuereinheit gemäß schaltschema an das
f
Netzteil an.
f Beachten sie den Aufdruck auf der steuereinheit.
f
Netzteil für mehr als 2 Geräte
f schalten sie dem im schaltkasten montierten Netzteil einen
f
eigenen sicherungsautomaten vor.
Die Verdrahtung vom schaltschrank zu den Geräten erfolgt stern-
förmig.
f Montieren sie die steuereinheit in die Unterputzdose.
f
f schließen sie die steuereinheit gemäß schaltschema an das
f
Netzteil an.
f Beachten sie den Aufdruck auf der steuereinheit. f
www.tecalor.de
5.2.2 Schaltschema mit mehr als 2 Geräten
f Verteilen sie die Geräte paarweise auf die Anschlussklem-
f
men „Lüfter 1" und „Lüfter 2". Von zwei im Gegentakt zu-
sammenarbeitenden Geräten muss ein Gerät an der Klemme
„Lüfter 1" angeschlossen werden und das andere Gerät an
der Klemme „Lüfter 2". Prüfen sie, ob die paarweise zusam-
mengehörigen Geräte im Gegentakt arbeiten. Im Gegen-
taktbetrieb befördert ein Gerät die Abluft aus dem Gebäude
ins Freie befördert. Das andere Gerät saugt Außenluft in das
Gebäude.
Ungerade Geräteanzahl
Teilen sie bei einer ungeraden Anzahl die Geräte in zwei Gruppen
auf. schließen sie die kleinere Gruppe an die Anschlussklemme
„Lüfter 1" an.
Lüfteranzahl
Anzahl der Geräte an der Anschlussklemme „Lüfter 1"
(Abluftgeräte)
Anzahl der Geräte an der Anschlussklemme „Lüfter 2"
(Zuluftgeräte)
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
3 5 7
1 2 3
2 3 4
TDL 40 WRG 13
