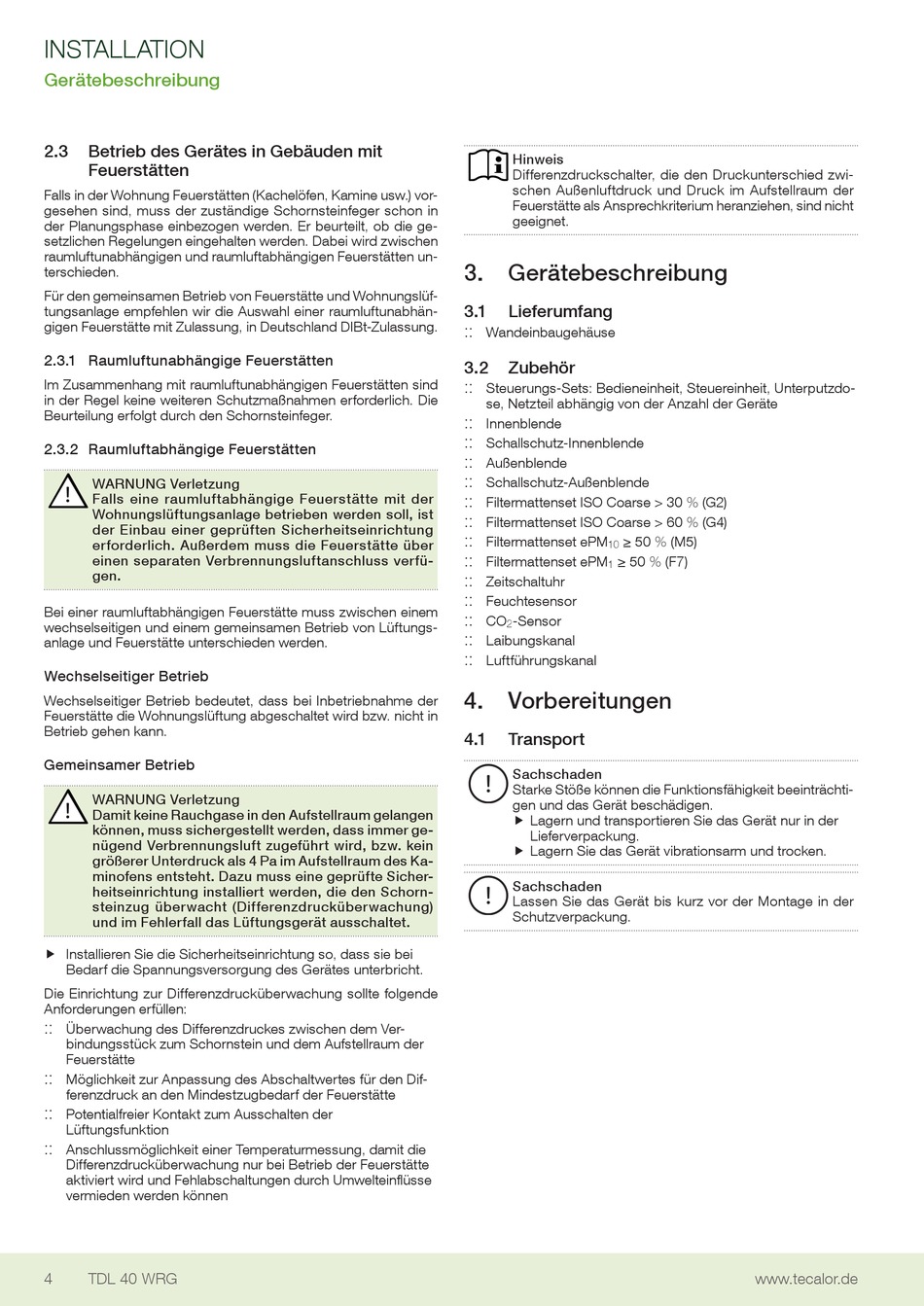

INSTALLATION
Gerätebeschreibung
2.3
Betrieb des Gerätes in Gebäuden mit
Feuerstätten
Falls in der Wohnung Feuerstätten (Kachelöfen, Kamine usw.) vor-
gesehen sind, muss der zuständige schornsteinfeger schon in
der Planungsphase einbezogen werden. er beurteilt, ob die ge-
setzlichen Regelungen eingehalten werden. Dabei wird zwischen
raumluftunabhängigen und raumluftabhängigen Feuerstätten un-
terschieden.
Für den gemeinsamen Betrieb von Feuerstätte und Wohnungslüf-
tungsanlage empfehlen wir die Auswahl einer raumluftunabhän-
gigen Feuerstätte mit Zulassung, in Deutschland DIBt-Zulassung.
2.3.1 Raumluftunabhängige Feuerstätten
Im Zusammenhang mit raumluftunabhängigen Feuerstätten sind
in der Regel keine weiteren schutzmaßnahmen erforderlich. Die
Beurteilung erfolgt durch den schornsteinfeger.
2.3.2 Raumluftabhängige Feuerstätten
WARNUNG Verletzung
!
Falls eine raumluftabhängige Feuerstätte mit der
Wohnungslüftungsanlage betrieben werden soll, ist
der Einbau einer geprüften Sicherheitseinrichtung
erforderlich. Außerdem muss die Feuerstätte über
einen separaten Verbrennungsluftanschluss verfü-
gen.
Bei einer raumluftabhängigen Feuerstätte muss zwischen einem
wechselseitigen und einem gemeinsamen Betrieb von Lüftungs-
anlage und Feuerstätte unterschieden werden.
Wechselseitiger Betrieb
Wechselseitiger Betrieb bedeutet, dass bei Inbetriebnahme der
Feuerstätte die Wohnungslüftung abgeschaltet wird bzw. nicht in
Betrieb gehen kann.
Gemeinsamer Betrieb
WARNUNG Verletzung
!
Damit keine Rauchgase in den Aufstellraum gelangen
können, muss sichergestellt werden, dass immer ge-
nügend Verbrennungsluft zugeführt wird, bzw. kein
größerer Unterdruck als 4 Pa im Aufstellraum des Ka-
minofens entsteht. Dazu muss eine geprüfte Sicher-
heitseinrichtung installiert werden, die den Schorn-
steinzug überwacht (Differenzdrucküberwachung)
und im Fehlerfall das Lüftungsgerät ausschaltet.
f Installieren sie die sicherheitseinrichtung so, dass sie bei
f
Bedarf die spannungsversorgung des Gerätes unterbricht.
Die einrichtung zur Differenzdrucküberwachung sollte folgende
Anforderungen erfüllen:
:: ::
Überwachung des Differenzdruckes zwischen dem Ver-
bindungsstück zum schornstein und dem Aufstellraum der
Feuerstätte
:: ::
Möglichkeit zur Anpassung des Abschaltwertes für den Dif-
ferenzdruck an den Mindestzugbedarf der Feuerstätte
:: ::
Potentialfreier Kontakt zum Ausschalten der
Lüftungsfunktion
:: ::
Anschlussmöglichkeit einer Temperaturmessung, damit die
Differenzdrucküberwachung nur bei Betrieb der Feuerstätte
aktiviert wird und Fehlabschaltungen durch Umwelteinflüsse
vermieden werden können
4
TDL 40 WRG
Hinweis
Differenzdruckschalter, die den Druckunterschied zwi-
schen Außenluftdruck und Druck im Aufstellraum der
Feuerstätte als Ansprechkriterium heranziehen, sind nicht
geeignet.
3. Gerätebeschreibung
3.1

Lieferumfang

:: ::
Wandeinbaugehäuse
3.2
Zubehör
:: ::
steuerungs-sets : Bedieneinheit, steuereinheit, Unterputzdo-
se, Netzteil abhängig von der Anzahl der Geräte
:: ::
Innenblende
:: ::
schallschutz-Innenblende
:: ::
Außenblende
:: ::
schallschutz-Außenblende
:: ::
Filtermattenset Iso Coarse > 30 % (G2)
:: ::
Filtermattenset Iso Coarse > 60 % (G4)
:: ::
Filtermattenset ePM
≥ 50 % (M5)
10
:: ::
Filtermattenset ePM
≥ 50 % (F7)
1
:: ::
Zeitschaltuhr
:: ::
Feuchtesensor
:: ::
Co
-sensor
2
:: ::
Laibungskanal
:: ::
Luftführungskanal
4.

Vorbereitungen

4.1

Transport

Sachschaden
starke stöße können die Funktionsfähigkeit beeinträchti-
gen und das Gerät beschädigen.
f Lagern und transportieren sie das Gerät nur in der
f
Lieferverpackung.
f Lagern sie das Gerät vibrationsarm und trocken.
f
Sachschaden
Lassen sie das Gerät bis kurz vor der Montage in der
schutzverpackung.
www.tecalor.de
