Installation des Geräts
2.7 Anschließen des Geräts an das Netzwerk
Verbinden eines HSR-Rings und PRP-Netzwerks
In dieser Anwendung arbeitet das Gerät als eine von zwei HSR/PRP RedBoxes in einem
HSR-Ring, der mit LAN A oder LAN B im PRP-Netzwerk verbunden ist. Schließen Sie
das Gerät wie folgt an:
A
B
5 (Koppler)
1 bis 4
Verbinden von HSR-Ringen
In dieser Anwendung arbeitet das Gerät als HSR/HSR RedBox in einem HSR-Ring, der
mit einer anderen HSR/HSR RedBox verbunden ist. Wenn verbunden, bilden die bei-
den HSR/HSR RedBoxes eine QuadBox oder ein Vierfach-Port-Gerät. Schließen Sie das
Gerät wie folgt an:
Hinweis
Quadbox-Anwendungen bestehen üblicherweise aus zwei Quadboxes zwischen
jedem HSR-Ring.
22
Port
Anschließen an...
Anschließen an Port B
der benachbarten HSR/
PRP RedBox oder an
den HSR-Ring
Anschließen an Port A
der benachbarten HSR/
PRP RedBox oder an
den HSR-Ring
An LAN A oder LAN B
anschließen
An einen oder mehrere
Singly Attached Nodes
(SAN) anschließen
1
B
2
B
B
A
HSR-Ring
1
HSR/PRP RedBox (RUGGEDCOM RSG909R/
2
RSG908C/RSG910C)
HSR/RPR RedBox (RUGGEDCOM RSG907R)
3
PRP-Netzwerk
4

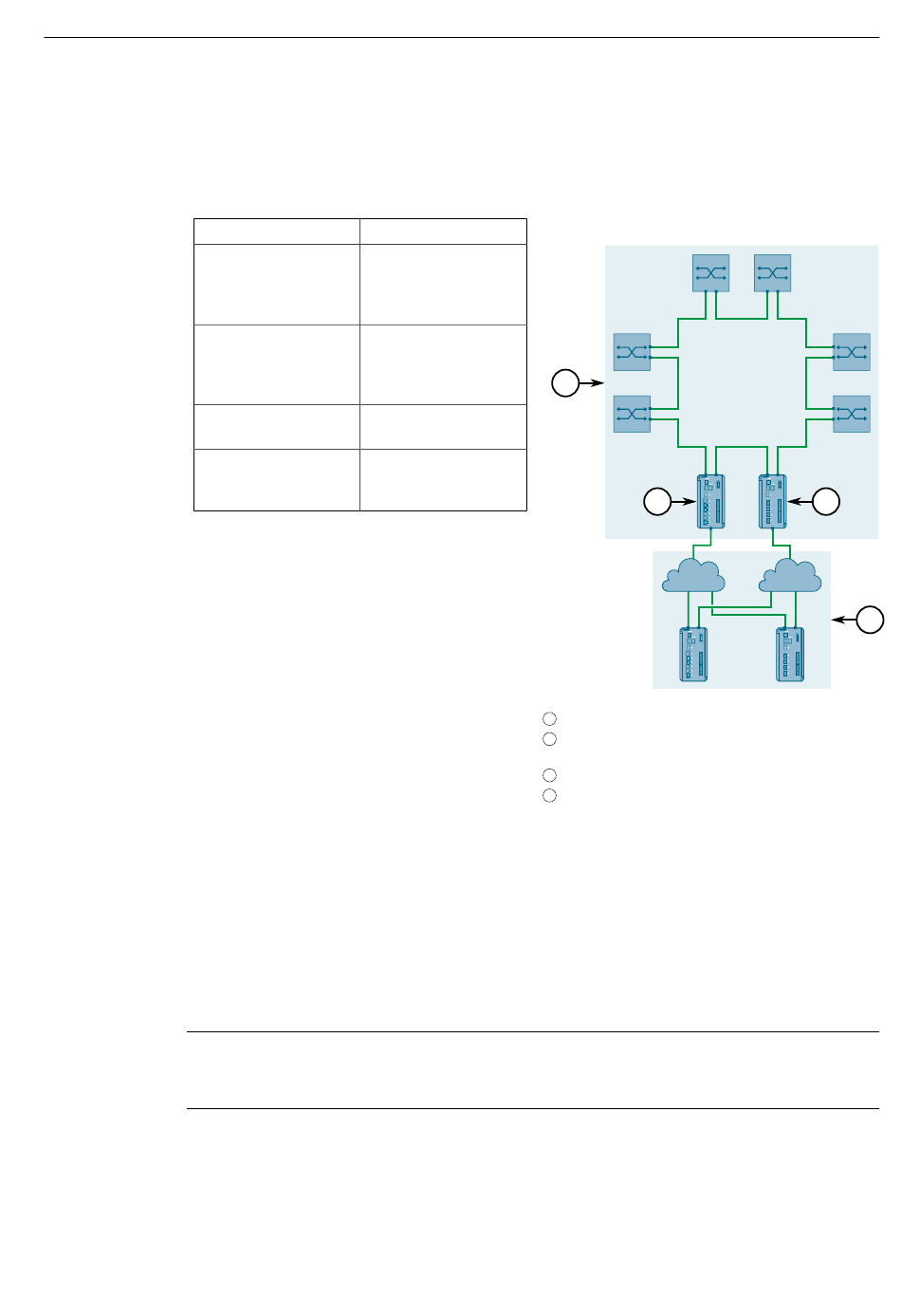

Abbildung 2.20
Kopplung HSR an PRP
Montagehandbuch, 02/2020, C79000-G8900-1387-09
A
B
A
3
5
5
A
4
B
A
RUGGEDCOM RSG907R
