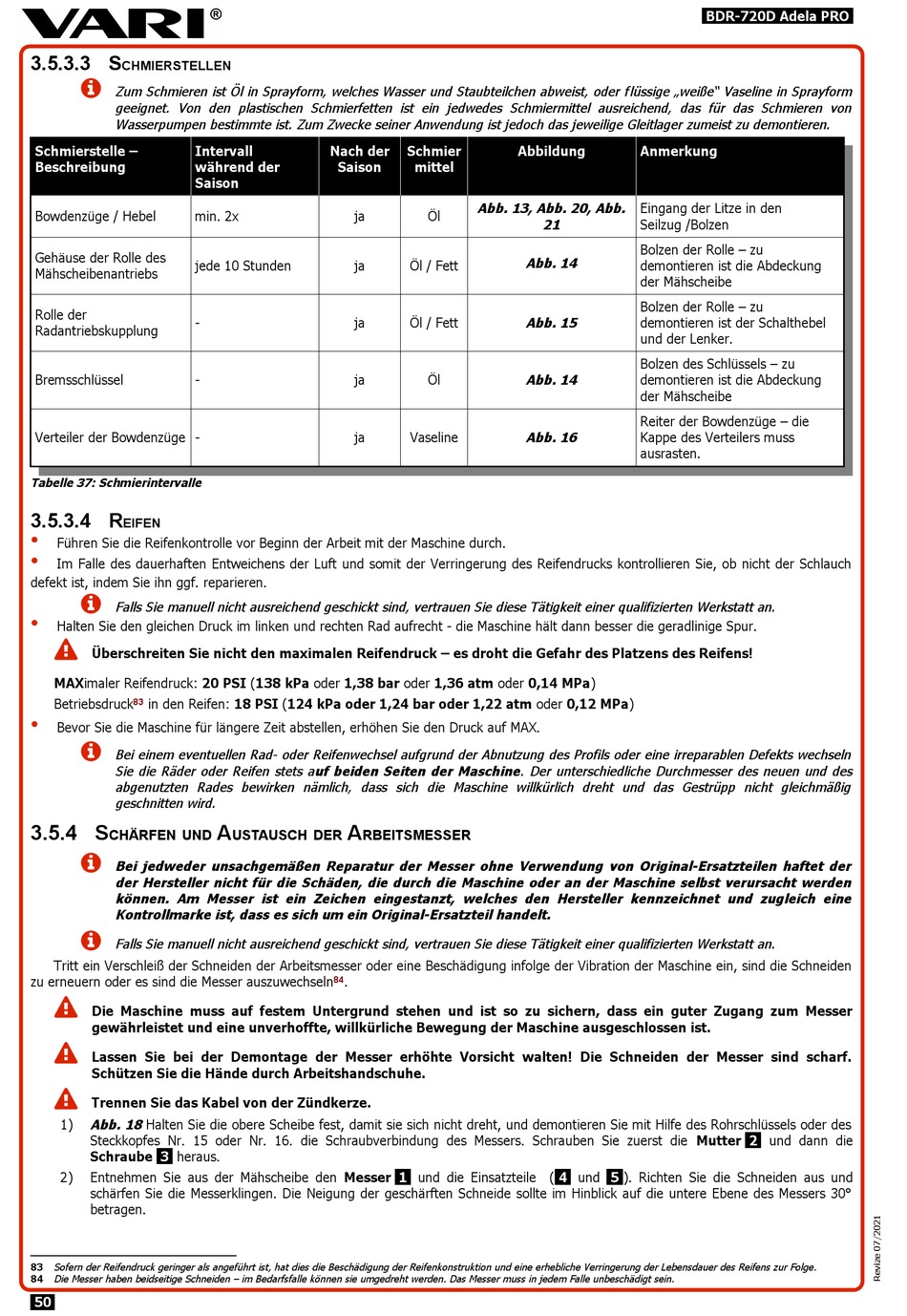

3.5.3.3 S
CHMIERSTELLEN

Zum Schmieren ist Öl in Sprayform, welches Wasser und Staubteilchen abweist, oder flüssige „weiße" Vaseline in Sprayform
geeignet. Von den plastischen Schmierfetten ist ein jedwedes Schmiermittel ausreichend, das für das Schmieren von
Wasserpumpen bestimmte ist. Zum Zwecke seiner Anwendung ist jedoch das jeweilige Gleitlager zumeist zu demontieren.
Schmierstelle –

Intervall

Beschreibung während der
Saison
Bowdenzüge / Hebel min. 2x
Gehäuse der Rolle des
jede 10 Stunden
Mähscheibenantriebs
Rolle der
-
Radantriebskupplung
Bremsschlüssel -
Verteiler der Bowdenzüge -
Tabelle 37: Schmierintervalle
3.5.3.4 R
EIFEN
•
Führen Sie die Reifenkontrolle vor Beginn der Arbeit mit der Maschine durch.
•
Im Falle des dauerhaften Entweichens der Luft und somit der Verringerung des Reifendrucks kontrollieren Sie, ob nicht der Schlauch
defekt ist, indem Sie ihn ggf. reparieren.

Falls Sie manuell nicht ausreichend geschickt sind, vertrauen Sie diese Tätigkeit einer qualifizierten Werkstatt an.
•
Halten Sie den gleichen Druck im linken und rechten Rad aufrecht - die Maschine hält dann besser die geradlinige Spur.

Überschreiten Sie nicht den maximalen Reifendruck – es droht die Gefahr des Platzens des Reifens!
MAXimaler Reifendruck: 20 PSI (138 kPa oder 1,38 bar oder 1,36 atm oder 0,14 MPa)
Betriebsdruck in den Reifen: 18 PSI (124 kPa oder 1,24 bar oder 1,22 atm oder 0,12 MPa)
83
•
Bevor Sie die Maschine für längere Zeit abstellen, erhöhen Sie den Druck auf MAX.

Bei einem eventuellen Rad- oder Reifenwechsel aufgrund der Abnutzung des Profils oder eine irreparablen Defekts wechseln
Sie die Räder oder Reifen stets auf beiden Seiten der Maschine. Der unterschiedliche Durchmesser des neuen und des
abgenutzten Rades bewirken nämlich, dass sich die Maschine willkürlich dreht und das Gestrüpp nicht gleichmäßig
geschnitten wird.
3.5.4 S
CHÄRFEN UND

Bei jedweder unsachgemäßen Reparatur der Messer ohne Verwendung von Original-Ersatzteilen haftet der
der Hersteller nicht für die Schäden, die durch die Maschine oder an der Maschine selbst verursacht werden
können. Am Messer ist ein Zeichen eingestanzt, welches den Hersteller kennzeichnet und zugleich eine
Kontrollmarke ist, dass es sich um ein Original-Ersatzteil handelt.

Falls Sie manuell nicht ausreichend geschickt sind, vertrauen Sie diese Tätigkeit einer qualifizierten Werkstatt an.
Tritt ein Verschleiß der Schneiden der Arbeitsmesser oder eine Beschädigung infolge der Vibration der Maschine ein, sind die Schneiden
zu erneuern oder es sind die Messer auszuwechseln

Die Maschine muss auf festem Untergrund stehen und ist so zu sichern, dass ein guter Zugang zum Messer
gewährleistet und eine unverhoffte, willkürliche Bewegung der Maschine ausgeschlossen ist.

Lassen Sie bei der Demontage der Messer erhöhte Vorsicht walten! Die Schneiden der Messer sind scharf.
Schützen Sie die Hände durch Arbeitshandschuhe.

Trennen Sie das Kabel von der Zündkerze.
Abb. 18 Halten Sie die obere Scheibe fest, damit sie sich nicht dreht, und demontieren Sie mit Hilfe des Rohrschlüssels oder des
1)
Steckkopfes Nr. 15 oder Nr. 16. die Schraubverbindung des Messers. Schrauben Sie zuerst die Mutter
Schraube 3 heraus.
2) Entnehmen Sie aus der Mähscheibe den Messer
schärfen Sie die Messerklingen. Die Neigung der geschärften Schneide sollte im Hinblick auf die untere Ebene des Messers 30°
betragen.
83 Sofern der Reifendruck geringer als angeführt ist, hat dies die Beschädigung der Reifenkonstruktion und eine erhebliche Verringerung der Lebensdauer des Reifens zur Folge.
Die Messer haben beidseitige Schneiden – im Bedarfsfalle können sie umgedreht werden. Das Messer muss in jedem Falle unbeschädigt sein.
84
50
Nach der
Saison
ja
ja
ja
ja
ja
A A
USTAUSCH DER RBEITSMESSER
.
84
Schmier Abbildung
mittel
Abb. 13, Abb. 20, Abb.
Öl
21
Abb. 14
Öl / Fett
Öl / Fett Abb. 15
Öl Abb. 14
Vaseline Abb. 16
1 und die Einsatzteile ( 4
BDR-720D Adela PRO
Anmerkung
Eingang der Litze in den
Seilzug /Bolzen
Bolzen der Rolle – zu
demontieren ist die Abdeckung
der Mähscheibe
Bolzen der Rolle – zu
demontieren ist der Schalthebel
und der Lenker.
Bolzen des Schlüssels – zu
demontieren ist die Abdeckung
der Mähscheibe
Reiter der Bowdenzüge – die
Kappe des Verteilers muss
ausrasten.
2
und 5 ). Richten Sie die Schneiden aus und
und dann die
