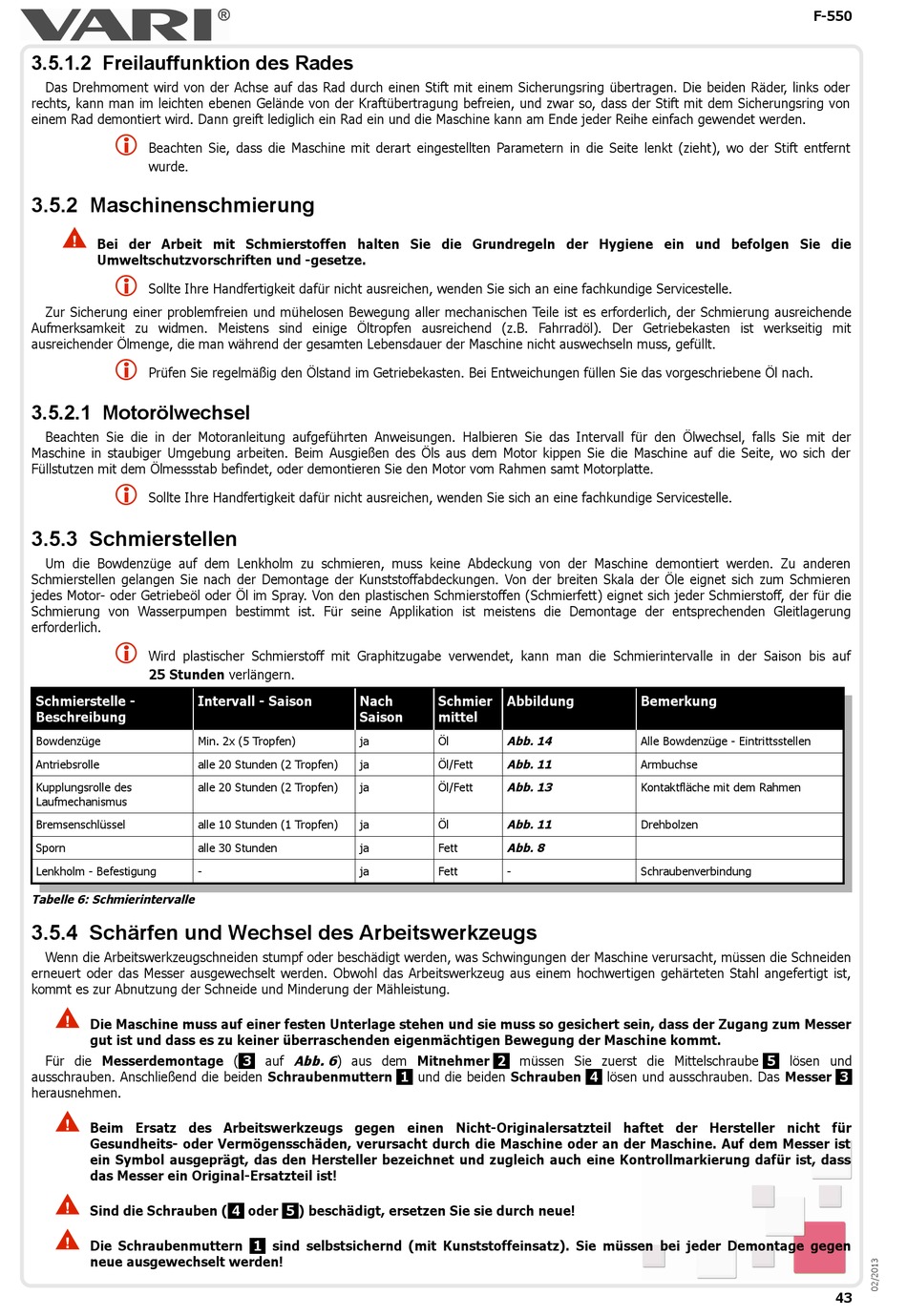

3.5.1.2 Freilauffunktion des Rades

Das Drehmoment wird von der Achse auf das Rad durch einen Stift mit einem Sicherungsring übertragen. Die beiden Räder, links oder
rechts, kann man im leichten ebenen Gelände von der Kraftübertragung befreien, und zwar so, dass der Stift mit dem Sicherungsring von
einem Rad demontiert wird. Dann greift lediglich ein Rad ein und die Maschine kann am Ende jeder Reihe einfach gewendet werden.

Beachten Sie, dass die Maschine mit derart eingestellten Parametern in die Seite lenkt (zieht), wo der Stift entfernt
wurde.

3.5.2 Maschinenschmierung


Bei der Arbeit mit Schmierstoffen halten Sie die Grundregeln der Hygiene ein und befolgen Sie die
Umweltschutzvorschriften und -gesetze.

Sollte Ihre Handfertigkeit dafür nicht ausreichen, wenden Sie sich an eine fachkundige Servicestelle.
Zur Sicherung einer problemfreien und mühelosen Bewegung aller mechanischen Teile ist es erforderlich, der Schmierung ausreichende
Aufmerksamkeit zu widmen. Meistens sind einige Öltropfen ausreichend (z.B. Fahrradöl). Der Getriebekasten ist werkseitig mit
ausreichender Ölmenge, die man während der gesamten Lebensdauer der Maschine nicht auswechseln muss, gefüllt.

Prüfen Sie regelmäßig den Ölstand im Getriebekasten. Bei Entweichungen füllen Sie das vorgeschriebene Öl nach.
3.5.2.1 Motorölwechsel
Beachten Sie die in der Motoranleitung aufgeführten Anweisungen. Halbieren Sie das Intervall für den Ölwechsel, falls Sie mit der
Maschine in staubiger Umgebung arbeiten. Beim Ausgießen des Öls aus dem Motor kippen Sie die Maschine auf die Seite, wo sich der
Füllstutzen mit dem Ölmessstab befindet, oder demontieren Sie den Motor vom Rahmen samt Motorplatte.

Sollte Ihre Handfertigkeit dafür nicht ausreichen, wenden Sie sich an eine fachkundige Servicestelle.

3.5.3 Schmierstellen

Um die Bowdenzüge auf dem Lenkholm zu schmieren, muss keine Abdeckung von der Maschine demontiert werden. Zu anderen
Schmierstellen gelangen Sie nach der Demontage der Kunststoffabdeckungen. Von der breiten Skala der Öle eignet sich zum Schmieren
jedes Motor- oder Getriebeöl oder Öl im Spray. Von den plastischen Schmierstoffen (Schmierfett) eignet sich jeder Schmierstoff, der für die
Schmierung von Wasserpumpen bestimmt ist. Für seine Applikation ist meistens die Demontage der entsprechenden Gleitlagerung
erforderlich.

Wird plastischer Schmierstoff mit Graphitzugabe verwendet, kann man die Schmierintervalle in der Saison bis auf
25 Stunden verlängern.
Schmierstelle - Intervall - Saison
Beschreibung
Bowdenzüge Min. 2x (5 Tropfen)
Antriebsrolle alle 20 Stunden (2 Tropfen)
Kupplungsrolle des alle 20 Stunden (2 Tropfen)
Laufmechanismus
Bremsenschlüssel alle 10 Stunden (1 Tropfen)
Sporn alle 30 Stunden
Lenkholm - Befestigung -
Tabelle 6: Schmierintervalle
3.5.4 Schärfen und Wechsel des Arbeitswerkzeugs
Wenn die Arbeitswerkzeugschneiden stumpf oder beschädigt werden, was Schwingungen der Maschine verursacht, müssen die Schneiden
erneuert oder das Messer ausgewechselt werden. Obwohl das Arbeitswerkzeug aus einem hochwertigen gehärteten Stahl angefertigt ist,
kommt es zur Abnutzung der Schneide und Minderung der Mähleistung.

Die Maschine muss auf einer festen Unterlage stehen und sie muss so gesichert sein, dass der Zugang zum Messer
gut ist und dass es zu keiner überraschenden eigenmächtigen Bewegung der Maschine kommt.
Für die Messerdemontage (
ausschrauben. Anschließend die beiden Schraubenmuttern
herausnehmen.

Beim Ersatz des Arbeitswerkzeugs gegen einen Nicht-Originalersatzteil haftet der Hersteller nicht für
Gesundheits- oder Vermögensschäden, verursacht durch die Maschine oder an der Maschine. Auf dem Messer ist
ein Symbol ausgeprägt, das den Hersteller bezeichnet und zugleich auch eine Kontrollmarkierung dafür ist, dass
das Messer ein Original-Ersatzteil ist!

Sind die Schrauben (

Die Schraubenmuttern
neue ausgewechselt werden!
Nach
Saison
ja
ja
ja
ja
ja
ja
auf Abb. 6 ) aus dem Mitnehmer
3
1
4 oder 5 ) beschädigt, ersetzen Sie sie durch neue!
1 sind selbstsichernd (mit Kunststoffeinsatz). Sie müssen bei jeder Demontage gegen
Schmier Abbildung
mittel
Öl Abb. 14
Öl/Fett Abb. 11
Abb. 13
Öl/Fett
Abb. 11
Öl
Fett Abb. 8
Fett -
2 müssen Sie zuerst die Mittelschraube
und die beiden Schrauben

Bemerkung

Alle Bowdenzüge - Eintrittsstellen
Armbuchse
Kontaktfläche mit dem Rahmen
Drehbolzen
Schraubenverbindung
4 lösen und ausschrauben. Das Messer
F-550
5 lösen und
3
