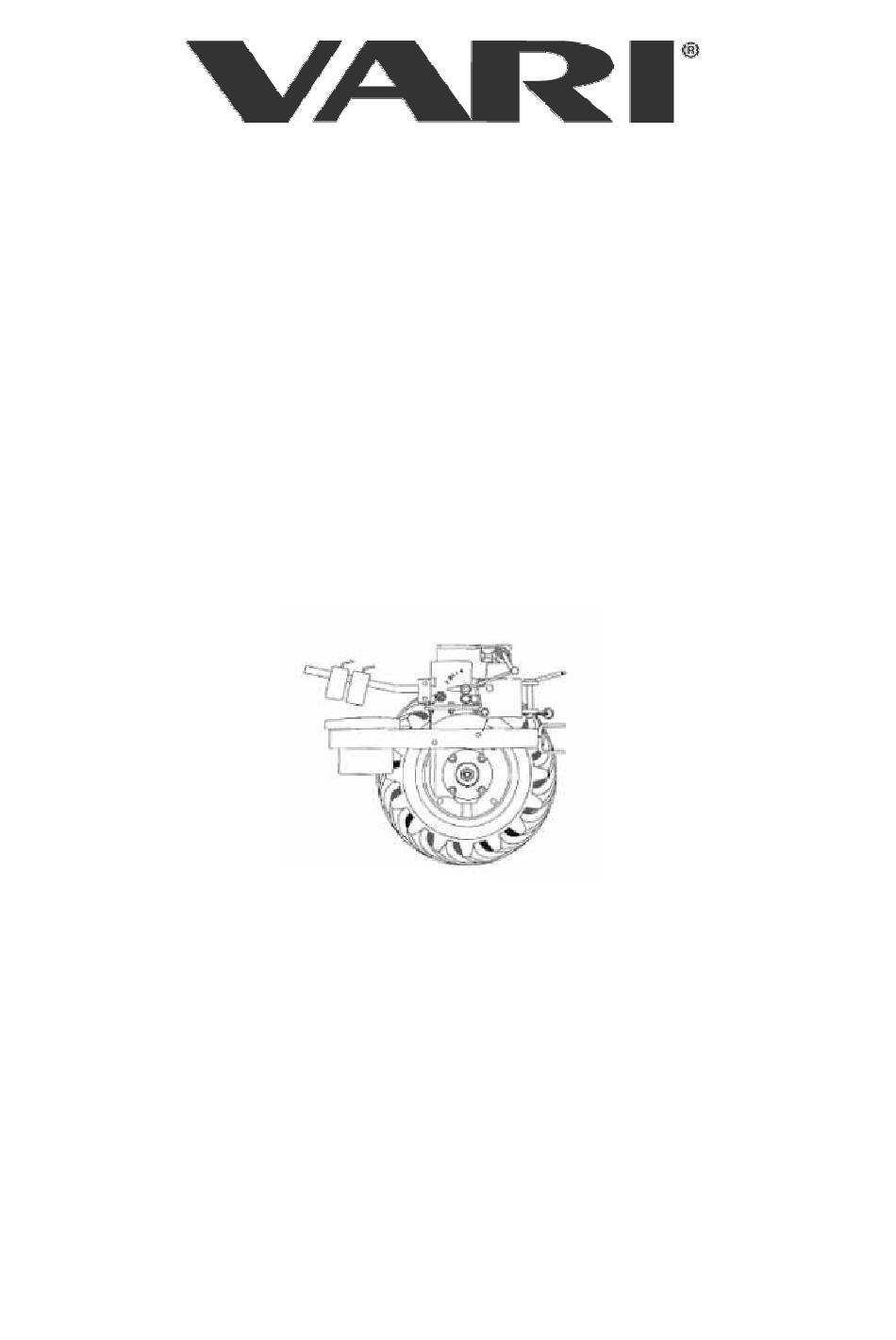

DSK-317
Getriebekasten mit Achse
INHALT:
I. EINLEITUNG................................................................................................................................ 2
II. SPEZIFIKATION......................................................................................................................... 2
III. TECHNISCHE BESCHREIBUNG ............................................................................................ 3
IV. SICHERHEITSVORSCHRIFTEN ............................................................................................. 4
V. ÜBERNAHME, TRANSPORT, VORBEREITUNG ZUM EINSATZ....................................... 5
VI. WARTUNG ................................................................................................................................ 8
VII. LAGERUNG ............................................................................................................................. 8
VIII. ERSATZTEILE........................................................................................................................ 8
IX. GARANTIE ................................................................................................................................ 8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vari DSK-317

Inhaltszusammenfassung für Vari DSK-317

  • Seite 1: Inhaltsverzeichnis

    DSK-317 Getriebekasten mit Achse INHALT: I. EINLEITUNG..........................2 II. SPEZIFIKATION......................... 2 III. TECHNISCHE BESCHREIBUNG .................... 3 IV. SICHERHEITSVORSCHRIFTEN ..................... 4 V. ÜBERNAHME, TRANSPORT, VORBEREITUNG ZUM EINSATZ........5 VI. WARTUNG ..........................8 VII. LAGERUNG ..........................8 VIII. ERSATZTEILE........................8 IX. GARANTIE ..........................8...

  • Seite 2: Einleitung

    I. EINLEITUNG Nach dem Zuschalten der Antriebseinheit bildet der Getriebekasten mit Achse eine grundlegende Baugruppe einer Fortbewegungseinrichtung eines Fahrzeuges mit der Bezeichnung Einachsschlepper. Mit Hilfe dieser Anlage können das Pflügen, Eggen, die passive Bodenkultivierung, das Einschwaden, Anhäufeln, Kartoffelroden durchgeführt werden. In Verbindung mit einem Einachsrollwagen mit Bremse dient dieses Modul für den Transport.

  • Seite 3: Technische Beschreibung

    III. TECHNISCHE BESCHREIBUNG Der Getriebekasten mit Achse besteht aus einem Getriebekasten, auf dem eine Aufhängung mit zwei Schrauben M 10x75 befestigt ist. Auf einer Sechskantzapfwelle sind beiderseits die getrennten Halbachsen mit den Rädern aufgesetzt. Beide Teile sind miteinander durch einen Bolzen mit einer Mutter, sog.

  • Seite 4: Aufhängung Mit Dem Gewichtträger

    Mitnehmernabe mit Schlitzen gelagert, in die ein flexibler Finger, der im Anguss auf der Felge angebracht ist, einrastet. Der Finger hat eine schräge Fläche, die in die Schlitze in der Mitnehmernabe einrastet. Der Finger fixiert drei Stellungen und ermöglicht entweder eine feste Verbindung oder freie Drehung des Rades in einer Richtung oder eine volle Ausschaltung des Antriebes.

  • Seite 5: Übernahme, Transport, Vorbereitung Zum Einsatz

    V. ÜBERNAHME, TRANSPORT, VORBEREITUNG ZUM EINSATZ Der Getriebekasten DSK 317 mit Achse wird im nicht zusammenbauten Zustand ausgeliefert. Es wird die einzelnen in dieser Anleitung beschriebenen Baugruppen ausgeliefert. Der Zusammenbau erfolgt so, dass zuerst die Aufhängung mit zwei Schrauben M10 x 75 mit dem Getriebekasten zusammengeschraubt wird.
  • Seite 6 Diese Lagen werden durch Verstellen eines Fingers eingestellt, der sich auf der Felge in einer Aussparung befindet. Die Spitze der Rastklinke bestimmt die Arbeitslage des Fingers. 1.Die verriegelte Lage Abb. 1 Der Finger befindet sich in einer Lage, in der das Rad mit der Nabe fest verbunden ist. Die Spitze der Rastklinke ist zur oder weg von der Radmitte gerichtet.
  • Seite 7 Getriebe Gewichtträger Gewichte 2x 5 kg Gewicht 33 kg Einstellkörper NT-3 Gewichtsaufhängung FAHRRICHTUNG Auf dem Einstellkörper befinden sich zwei Stellschrauben, die so eingestellt werden sollen, dass sich das Einstellgehäuse seitlich bewegen kann. Das Spiel muss 6-8 mm betragen. Wir empfehlen, diese Stellschrauben nicht auf Anschlag einzustellen, weil dadurch eine zähe Verbindung entsteht, die die Führung der Maschine, besonders beim Pflügen, deutlich erschwert.

  • Seite 8: Wartung

    VII. LAGERUNG Lagern Sie die Maschine in trockenen, sicheren und sauberen Räumen. VIII. ERSATZTEILE Die Ersatzteile werden entweder durch das Herstellerwerk VARI, a.s. oder durch autorisierte Verkaufsstellen der Firma VARI, a.s. vertrieben. Diese Organisationen verfügen über vollständige Ersatzteilelisten. IX. GARANTIE Der Hersteller haftet bei einer gelieferten Maschine für die Konstruktion, Funktion,...
