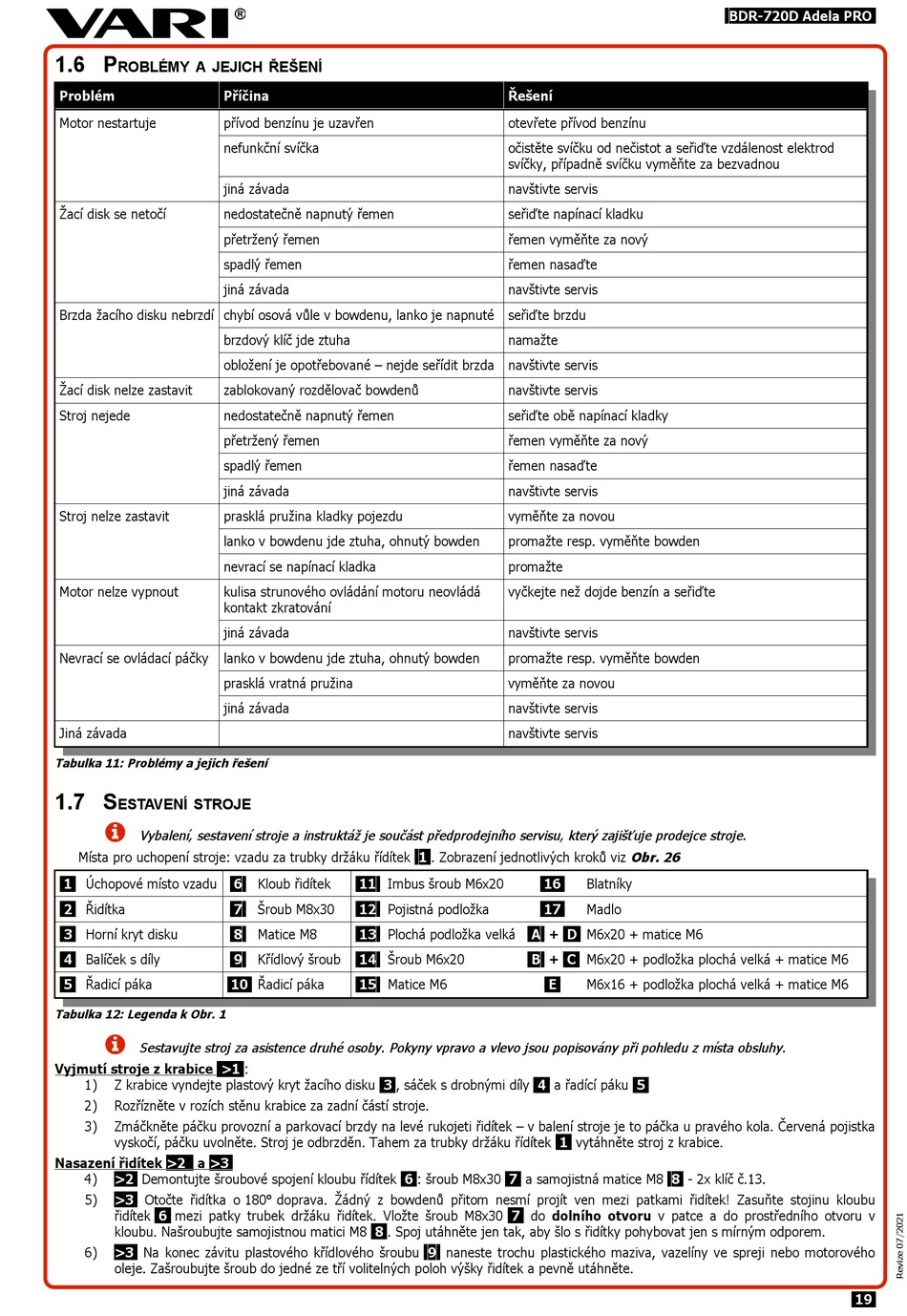

1.6 P
ROBLÉMY A JEJICH ŘEŠENÍ
Problém Příčina
Motor nestartuje přívod benzínu je uzavřen
nefunkční svíčka
jiná závada
Žací disk se netočí nedostatečně napnutý řemen
přetržený řemen
spadlý řemen
jiná závada
Brzda žacího disku nebrzdí chybí osová vůle v bowdenu, lanko je napnuté
brzdový klíč jde ztuha
obložení je opotřebované – nejde seřídit brzda navštivte servis
Žací disk nelze zastavit zablokovaný rozdělovač bowdenů
Stroj nejede nedostatečně napnutý řemen
přetržený řemen
spadlý řemen
jiná závada
Stroj nelze zastavit prasklá pružina kladky pojezdu
lanko v bowdenu jde ztuha, ohnutý bowden
nevrací se napínací kladka
Motor nelze vypnout kulisa strunového ovládání motoru neovládá
kontakt zkratování
jiná závada
Nevrací se ovládací páčky lanko v bowdenu jde ztuha, ohnutý bowden
prasklá vratná pružina
jiná závada
Jiná závada
Tabulka 11: Problémy a jejich řešení
1.7 S
ESTAVENÍ STROJE

Vybalení, sestavení stroje a instruktáž je součást předprodejního servisu, který zajišťuje prodejce stroje.
Místa pro uchopení stroje: vzadu za trubky držáku řídítek
1 Úchopové místo vzadu
2 Řidítka
3 Horní kryt disku
4 Balíček s díly
5 Řadicí páka
Tabulka 12: Legenda k Obr. 1

Sestavujte stroj za asistence druhé osoby. Pokyny vpravo a vlevo jsou popisovány při pohledu z místa obsluhy.
Vyjmutí stroje z krabice >1
1) Z krabice vyndejte plastový kryt žacího disku
2) Rozřízněte v rozích stěnu krabice za zadní částí stroje.
3) Zmáčkněte páčku provozní a parkovací brzdy na levé rukojeti řidítek – v balení stroje je to páčka u pravého kola. Červená pojistka
vyskočí, páčku uvolněte. Stroj je odbrzděn. Tahem za trubky držáku řídítek
Nasazení řidítek >2 a >3
4) >2 Demontujte šroubové spojení kloubu řídítek
5) >3 Otočte řidítka o 180° doprava. Žádný z bowdenů přitom nesmí projít ven mezi patkami řidítek! Zasuňte stojinu kloubu
řidítek 6 mezi patky trubek držáku řidítek. Vložte šroub M8x30
kloubu. Našroubujte samojistnou matici M8
6) >3 Na konec závitu plastového křídlového šroubu
oleje. Zašroubujte šroub do jedné ze tří volitelných poloh výšky řidítek a pevně utáhněte.
6 Kloub řidítek 11 Imbus šroub M6x20
7 Šroub M8x30 12 Pojistná podložka
8 Matice M8 13 Plochá podložka velká
9 Křídlový šroub 14 Šroub M6x20
10 Řadicí páka 15 Matice M6
:
3 , sáček s drobnými díly
8 . Spoj utáhněte jen tak, aby šlo s řidítky pohybovat jen s mírným odporem.
Řešení
otevřete přívod benzínu
očistěte svíčku od nečistot a seřiďte vzdálenost elektrod
svíčky, případně svíčku vyměňte za bezvadnou
navštivte servis
seřiďte napínací kladku
řemen vyměňte za nový
řemen nasaďte
navštivte servis
seřiďte brzdu
namažte
navštivte servis
seřiďte obě napínací kladky
řemen vyměňte za nový
řemen nasaďte
navštivte servis
vyměňte za novou
promažte resp. vyměňte bowden
promažte
vyčkejte než dojde benzín a seřiďte
navštivte servis
promažte resp. vyměňte bowden
vyměňte za novou
navštivte servis
navštivte servis
1 . Zobrazení jednotlivých kroků viz Obr. 26
16
17
A + D
B + C
E
4 a řadící páku
1 vytáhněte stroj z krabice.
6 : šroub M8x30 7 a samojistná matice M8
7 do dolního otvoru v patce a do prostředního otvoru v
9 naneste trochu plastického maziva, vazelíny ve spreji nebo motorového
BDR-720D Adela PRO
Blatníky
Madlo
M6x20 + matice M6
M6x20 + podložka plochá velká + matice M6
M6x16 + podložka plochá velká + matice M6
5
8 - 2x klíč č.13.
