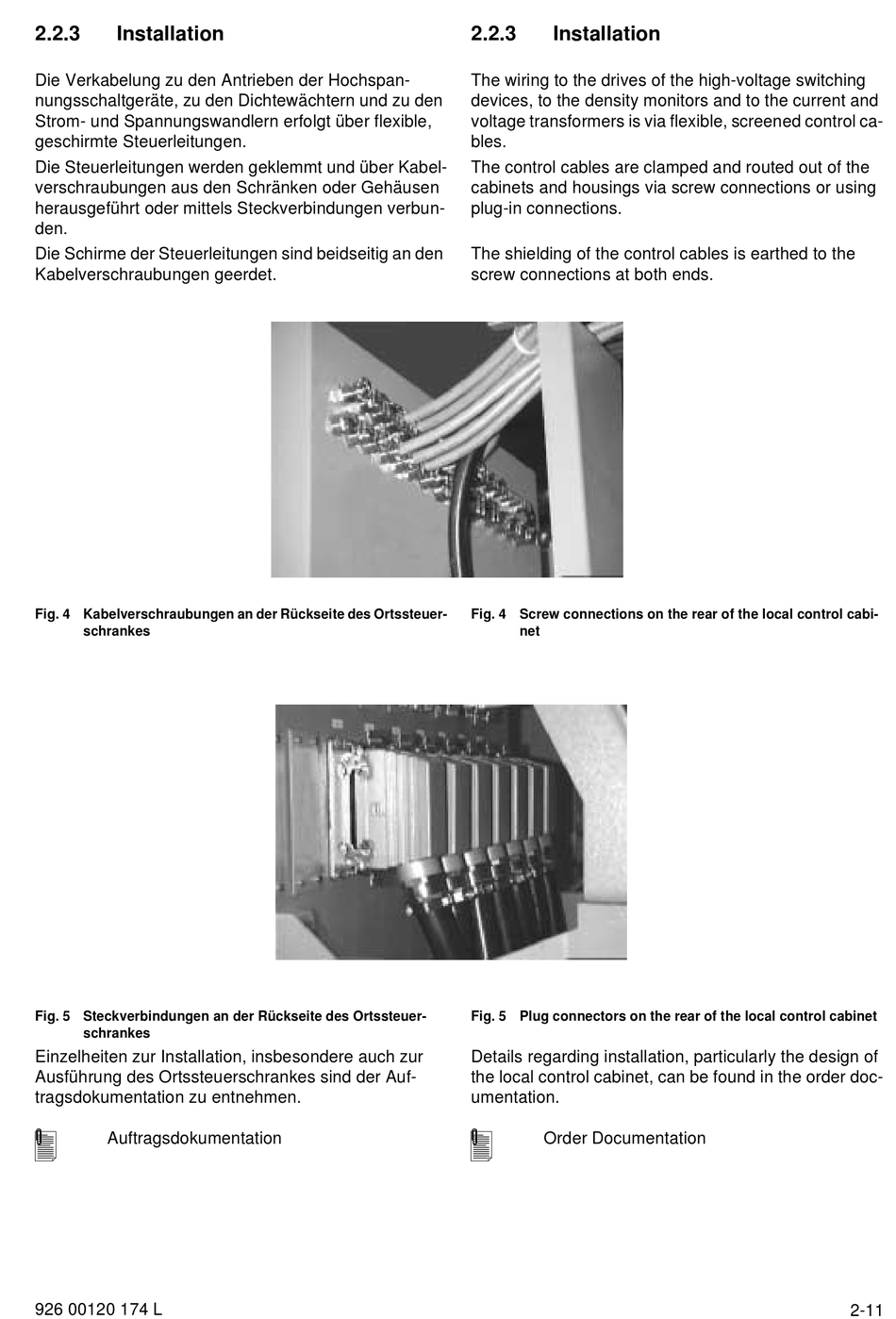

2.2.3
Installation
Die Verkabelung zu den Antrieben der Hochspan-
nungsschaltgeräte, zu den Dichtewächtern und zu den
Strom- und Spannungswandlern erfolgt über flexible,
geschirmte Steuerleitungen.
Die Steuerleitungen werden geklemmt und über Kabel-
verschraubungen aus den Schränken oder Gehäusen
herausgeführt oder mittels Steckverbindungen verbun-
den.
Die Schirme der Steuerleitungen sind beidseitig an den
Kabelverschraubungen geerdet.
Fig. 4 Kabelverschraubungen an der Rückseite des Ortssteuer-
schrankes
Fig. 5 Steckverbindungen an der Rückseite des Ortssteuer-
schrankes
Einzelheiten zur Installation, insbesondere auch zur
Ausführung des Ortssteuerschrankes sind der Auf-
tragsdokumentation zu entnehmen.
A
Auftragsdokumentation
926 00120 174 L
2.2.3
Installation
The wiring to the drives of the high-voltage switching
devices, to the density monitors and to the current and
voltage transformers is via flexible, screened control ca-
bles.
The control cables are clamped and routed out of the
cabinets and housings via screw connections or using
plug-in connections.
The shielding of the control cables is earthed to the
screw connections at both ends.
Fig. 4 Screw connections on the rear of the local control cabi-
net
Fig. 5 Plug connectors on the rear of the local control cabinet
Details regarding installation, particularly the design of
the local control cabinet, can be found in the order doc-
umentation.
A
Order Documentation
2-11
