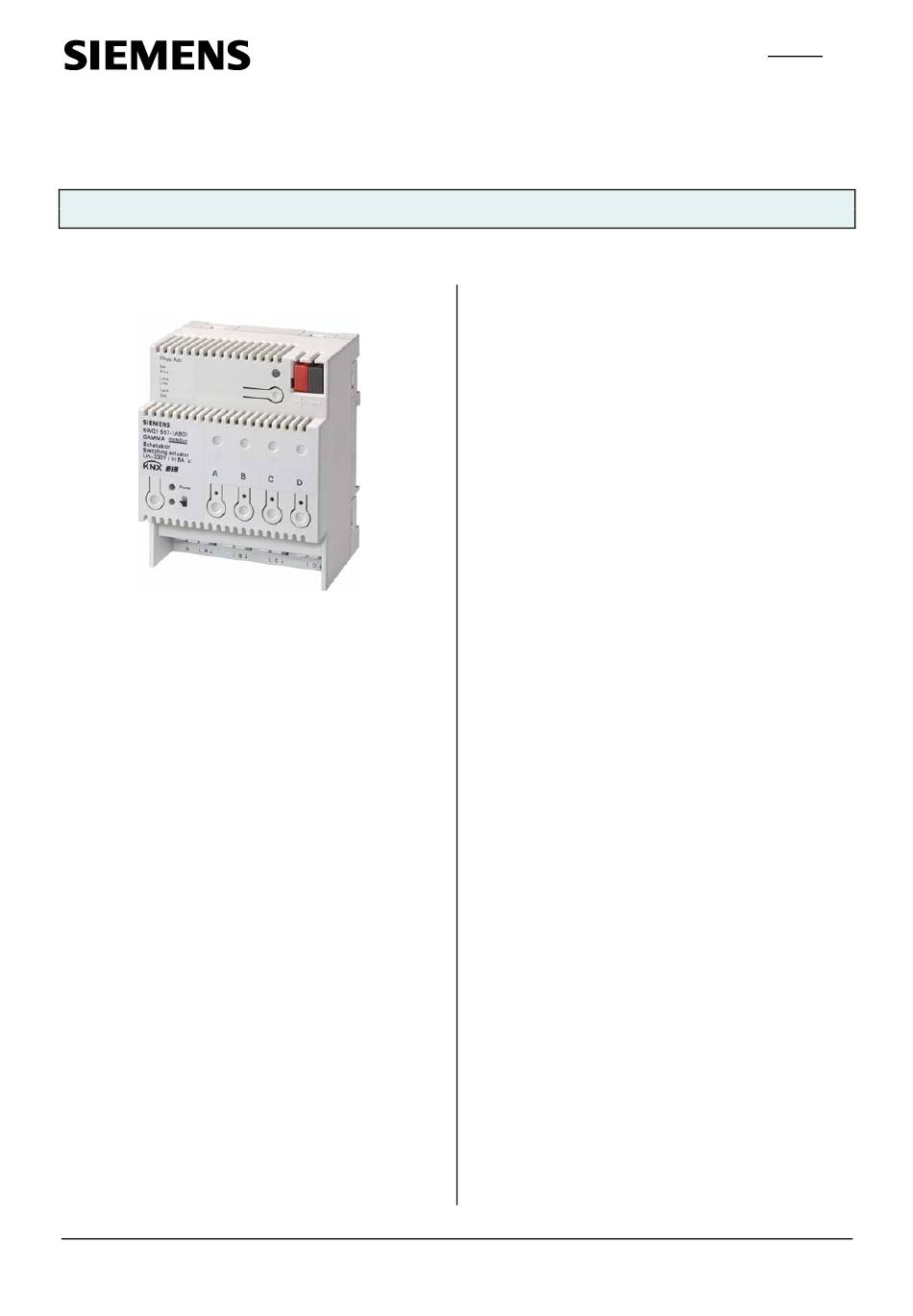

Siemens N 567/01 Technische Produkt-Informationen

Schaltaktor N 567/01
4 x 230V AC / 8A
Produkt- und Funktionsbeschreibung

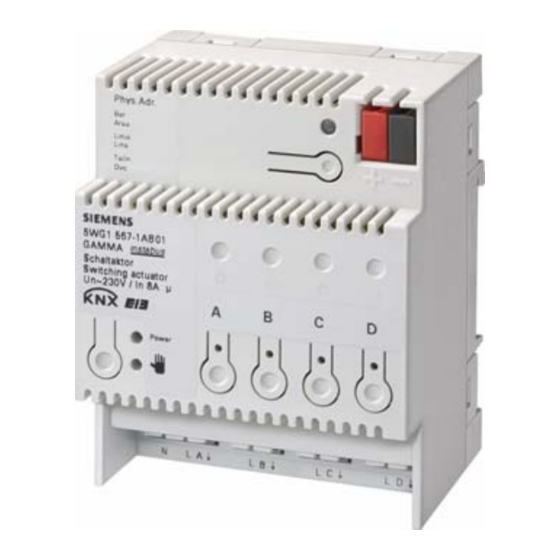

Der Schaltaktor N 567/01 ist ein Reiheneinbaugerät im
N-Maß. Er kann über seine vier Relaiskontakt-Ausgänge
(Kanäle) vier voneinander unabhängige Gruppen elektri-
scher Verbraucher schalten. Der Busanschluss kann so-
wohl über Druckkontakte auf eine Datenschiene als auch
über eine Busklemme erfolgen.
Applikationsprogramm
Der Schaltaktor N 567/01 benötigt das ab der ETS2 V1.3
ladbare Applikationsprogramm "25 A4 Binär, Blinken bei
Aus 980303", bei dem zwischen Busbetrieb und Direkt-
betrieb unterschieden wird. Für jeden Kanal können im
Busbetrieb ein Kommunikationsobjekt für das Schalten,
die Statusabfrage und zur logischen Verknüpfung zur
Verfügung stehen. Außerdem kann jeder Kanal über ein
optionales Objekt „Nachtbetrieb" von einem dauerhaften
Einschalten auf ein zeitbegrenztes Einschalten (z.B. zur
Putzbeleuchtung) umgeschaltet werden. Bei Bedarf kann
eine in das Applikationsprogramm integrierte 8bit-
Szenensteuerung aktiviert und jeder Kanal in bis zu 8
Szenen eingebunden werden. Ferner ist wählbar, ob alle
Kanäle gemeinsam und somit identisch parametrierbar
sein sollen oder jeder Kanal getrennt und individuell.
Pro Kanal sind folgende Parametrierungen möglich:
•
Betriebsart (Normal- / Zeitschalter-Betrieb)
•
Verknüpfung (keine, UND, ODER)
• Einschaltverzögerung
•
Ausschaltverzögerung
•
Einschaltdauer bei Nachtbetrieb
•
Warnen vor dem Ausschalten bei zeitbegrenzter
Einschaltdauer im Nachtbetrieb oder bei Betrieb als
Zeitschalter durch mehrfaches Aus-/Einschalten
• Schaltzustand nach Netzspannungs-Wiederkehr.
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Busbetrieb / Direktbetrieb
Der Schaltaktor N 567/01 besitzt ein integriertes Netzge-
rät für AC 230V zur Stromversorgung der Aktorelektro-
nik. Dieses Netzgerät ermöglicht einen Betrieb des Aktors
und ein direktes Schalten der Aktorkanäle im „Direktbe-
trieb" auch dann, wenn keine Busspannung vorhanden
ist, der N 567/01 mit der ETS (Engineering Tool Software)
noch nicht in Betrieb genommen oder die Kommunikati-
on über den EIB unterbrochen ist.
Das Einschalten des „Direktbetriebs" erfolgt beim
N 567/01 über einen Taster links unten auf der Aktor-
Oberseite. Wird dieser Taster zum ersten Mal gedrückt,
so leuchtet die gelbe Leuchtdiode (LED) zur Anzeige des
Direktbetriebs dauerhaft auf. Im Direktbetrieb kann jeder
Kanal über den ihm zugeordneten Taster auf der Aktor-
Oberseite per UM-Funktion geschaltet werden: ein erstes
Drücken eines Tasters führt, bei ausgeschaltetem Kanal,
zum Einschalten des Kanals, ein zweites Drücken zum
Ausschalten des Kanals. Der Schaltzustand des Kanals
wird über eine in den Taster integrierte rote LED ange-
zeigt.
Über einen Parameter ist einstellbar, ob der Direktbetrieb
dauerhaft oder zeitbegrenzt einschaltbar ist. Werkseitig
ist der Direktbetrieb auf eine zeitlich begrenzte Ein-
schaltdauer von 15 Minuten eingestellt. Bei jeder Taster-
betätigung im Direktbetrieb wird das Zeitglied zur Ein-
schaltdauerbegrenzung mit der parametrierten Einschalt-
dauer erneut gestartet. Nach Ablauf der Einschaltdauer
ohne eine weitere Tasterbetätigung wird der Direktbe-
trieb selbsttätig ausgeschaltet und somit der „Busbetrieb"
wieder aktiviert (sofern eine Kommunikation über den
EIB möglich ist). Alternativ kann der Direktbetrieb durch
erneutes Drücken des Tasters „Direktbetrieb" jederzeit
beendet werden. Dann erlischt die gelbe LED zur Anzeige
des Direktbetriebs, und der Aktor ist wieder im Busbe-
trieb. Im Busbetrieb ist ein Betätigen der auf der Aktor-
Oberseite befindlichen Taster zum direkten Ein- bzw.
Ausschalten eines Kanals wirkungslos. Bei eingeschalte-
tem Direktbetrieb werden über den Bus empfangene
Schalt- und Szenenabruf-Befehle zwischengespeichert
und nach dem Zurückschalten auf Busbetrieb automa-
tisch „nachgefahren" (d.h. dann ausgeführt).
Verhalten bei Netzspannungsausfall/-wiederkehr
Da die Aktorelektronik netzgespeist ist, führt ein Netz-
spannungsausfall zum Funktionsausfall des Aktors. Au-
ßerdem werden beim N 567/01 bei Netzspannungsaus-
fall alle Aktorkanäle zwangsweise ausgeschaltet. Für
jeden Kanal ist jedoch individuell einstellbar, welchen
Schaltzustand er nach Netzspannungswiederkehr ein-
nehmen soll: den vor Netzspannungsausfall, EIN oder
AUS.
N 567/01, 4 Seiten
© Siemens AG 2005
Änderungen vorbehalten
instabus EIB
Technische Produkt-Informationen
5WG1 567-1AB01
Technik-Handbuch
Update: http://www.siemens.de/gamma
April 2005
2.4.4.9/1
