Anleitung – Teile

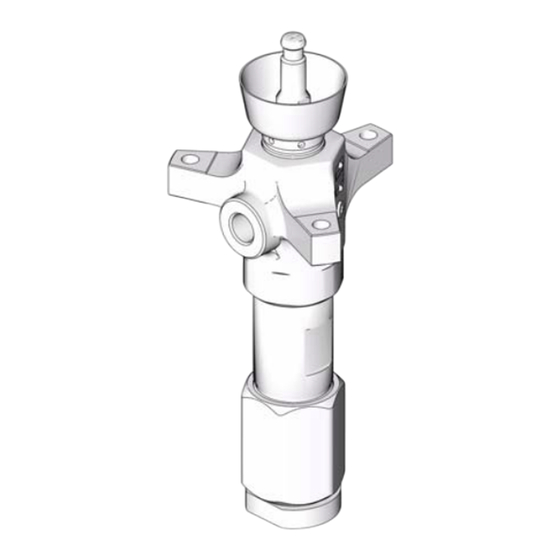

Dura-Flo
Edelstahl Unterpumpen mit Schwereinsatz Stangen und Zylinder
Dura-Flo 600 (145 cm
Dura-Flo 750 (180 cm
Dura-Flo 900 (220 cm
Dura-Flo 1200 (290 cm
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen in dieser
Anleitung lesen. Diese Betriebsanleitung an einem
sicheren Ort verwahren.
Informationen zu den einzelnen Modellen sowie über die jeweiligen zulässigen Betriebsüberdrücke sind auf Seite 2 enthalten.
™
Unterpumpen
3
) Unterpumpen
3
) Unterpumpen
3
) Unterpumpen
3
) Unterpumpen
312609A
TI8343a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Dura-Flo 750
Inhaltszusammenfassung für Graco Dura-Flo 750
- Seite 1 ™ Dura-Flo Unterpumpen 312609A Edelstahl Unterpumpen mit Schwereinsatz Stangen und Zylinder Dura-Flo 600 (145 cm ) Unterpumpen Dura-Flo 750 (180 cm ) Unterpumpen Dura-Flo 900 (220 cm ) Unterpumpen Dura-Flo 1200 (290 cm ) Unterpumpen Wichtige Sicherheitshinweise Alle Warnhinweise und Anweisungen in dieser Anleitung lesen.
-
Seite 2: Inhaltsverzeichnis
Graco-Standardgarantie ....18 Graco Information ......18... -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise beziehen sich auf Einstellung, Bedienung, Erdung, Wartung und Reparatur des Produkts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. -
Seite 4: Gefahr Durch Bewegliche Teile
Warnhinweise WARNUNG GEFAHR DURCH GERÄTEMISSBRAUCH Missbräuchliche Verwendung des Gerätes kann zu tödlichen oder schweren Verletzungen führen. • Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Medikamenten oder Alkohol stehen. • Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten. -
Seite 5: Reparatur
Reparatur Reparatur Druckentlastung Zerlegen Legen Sie alle entfernten Teile in Reihenfolge ab, um den Zusammenbau zu erleichtern. Packungsreparatursätze sind erhältlich. Um ein Eingeschlossener Druck kann hervorrufen, dass die Pumpe optimales Ergebnis zu erzielen, stets alle neuen Teile im unerwartet aufhört zu laufen, was sich in schweren Schäden Satz verwenden. - Seite 6 Reparatur Drehen Sie das Einlassgehäuse (16) ab. Die Pumpe kann Für Dura-Flo 900 und 1200 Unterpumpen: Benutzen entweder an der Verbindung A oder an der Verbindung B Sie einen Gummihammer, treiben Sie die Stange (1) auseinandergenommen werden. und die Kolbenbauteile aus dem Auslass gehäuse (7) und Zylinder (8) bis der Kolben frei liegt.Stange und Kolben vorsichtig vom Zylinder ziehen, um die Teile VORSICHT...
- Seite 7 Reparatur Bis 325-353 N•m (240-260 ft-lb) anziehen. Einfetten. Bis 190-217 N•m (140-160 ft-lb) anziehen. Detailansicht Dura-Flo 600 und 750 Unterpumpen 4518 TI8360a Dura-Flo 600 und 750: Mit 258-285 N•m (190-210 ft-lb) anziehen. Dura-Flo 900: Bis 271-298 N•m (200-220 ft-lb) anziehen. Dura-Flo 1200: Bis 386-407 N•m (285-300 ft-lb) anziehen.
-
Seite 8: Einbau
Reparatur Einbau Dichtung (24*) am oberen Ende des Zylinders (8) einbauen. Dichtung und obere Gewinde des Zylinders einfetten. Wenn es notwendig wäre, die Kolbenkugelführung (9) von der Distanzstange (1) zu entfernen, reinigen Sie das Platzieren Sie das Auslassgehäuse (7) in einem Gewinde der Stange und der Kugelführung. - Seite 9 Reparatur Dura-Flo 600 und 750: Mit 258-285 N•m (190-210 ft-lb) anziehen. Dura-Flo 900 und 1200: Bis 136-149 N•m (100-110 ft-lb) anziehen. Bis 325-353 N•m (240-260 ft-lb) anziehen. Dura-Flo 600 und 750: Mit 258-285 N•m (190-210 ft-lb) anziehen. Dura-Flo 900: Bis 271-298 N•m (200-220 ft-lb) anziehen. Dura-Flo 1200: Bis 386-407 N•m (285-300 ft-lb) anziehen.
-
Seite 10: Teile
Teile Teile Siehe die Teile Listen auf den Seiten 11 und 12. Reparatursätze Siehe auf Seite13 Siehe Reparatursätze auf Seite13 TI8342b 312609A... -
Seite 11: Dura-Flo 600
Teile Dura-Flo 600 (145 cm ) und Dura-Flo 750 (180 cm ) Unterpumpen Siehe Teilezeichnung auf Seite 10. Dura-Flo 600 (145-cm ) und Dura-Flo 750 (180-cm ) Unterpumpen. Um die in Ihrem Modell verwendeten Teilenummern zu finden, suchen Sie in der Tabelle nach unten, bis Sie die gewünschte Pos. Nr. finden;... -
Seite 12: Dura-Flo 900
) Unterpumpen Siehe Teilezeichnung auf Seite 10. Dura-Flo 600 (145-cm ) und Dura-Flo 750 (180-cm ) Unterpumpen. Um die in Ihrem Modell verwendeten Teilenummern zu finden, suchen Sie in der Tabelle nach unten, bis Sie die gewünschte Pos. Nr. finden;... -
Seite 13: Reparatursätze
V-PACKING, piston; leather 184309 V-PACKING, throat; leather 184172 GLAND, female, piston; stainless steel 184229 GLAND, male, throat; stainless steel 237240 Reparatursatz, Dura-Flo 750 11* 184230 GLAND, male, piston; stainless steel Unterpumpen (Estándar für 236456,261657) 12* 109310 V-PACKING, piston; PTFE Pos. -
Seite 14: Ptfe-Packungen
184222 GLAND, male, throat; stainless steel 184222 GLAND, male, piston; stainless steel 109302 V-PACKING, piston; PTFE 184172 GLAND, female, piston; stainless steel 237242 Reparatursatz, Dura-Flo 750 Unterpumpen Pos. Teile-Nr. Beschreibung Stück 184173 GLAND, female, throat; stainless steel 109303 V-PACKING, throat; PTFE 184223 GLAND, male, throat;... -
Seite 15: Uhmwpe Und Ptfe Packungen
109252 V-PACKING, piston; UHMWPE 109259 V-PACKING, throat; UHMWPE 184172 GLAND, female, piston; stainless steel 184229 GLAND, male, throat; stainless steel 237608 Reparatursatz, Dura-Flo 750 184230 GLAND, male, piston; stainless steel Unterpumpen 109310 V-PACKING, piston; PTFE Pos. 109260 V-PACKING, piston; UHMWPE Teile-Nr. -
Seite 16: Uhmwpe Und Lederpackungen
13* 109252 V-PACKING, piston; UHMWPE 109259 V-PACKING, throat; UHMWPE 14* 184172 GLAND, female, piston; stainless steel 184229 GLAND, male, throat; stainless steel 237244 Reparatursatz, Dura-Flo 750 184230 GLAND, male, piston; stainless steel Unterpumpen 184310 V-PACKING, piston; leather Pos. 109260 V-PACKING, piston; UHMWPE Teile-Nr. -
Seite 17: Technische Daten
Bereich der Pumpen ....Dura-Flo 600 (145 cm ): 6 cm (0,93 Zoll Dura-Flo 750 (180 cm ): 7.5 cm (1,16 Zoll... -
Seite 18: Graco-Standardgarantie
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
