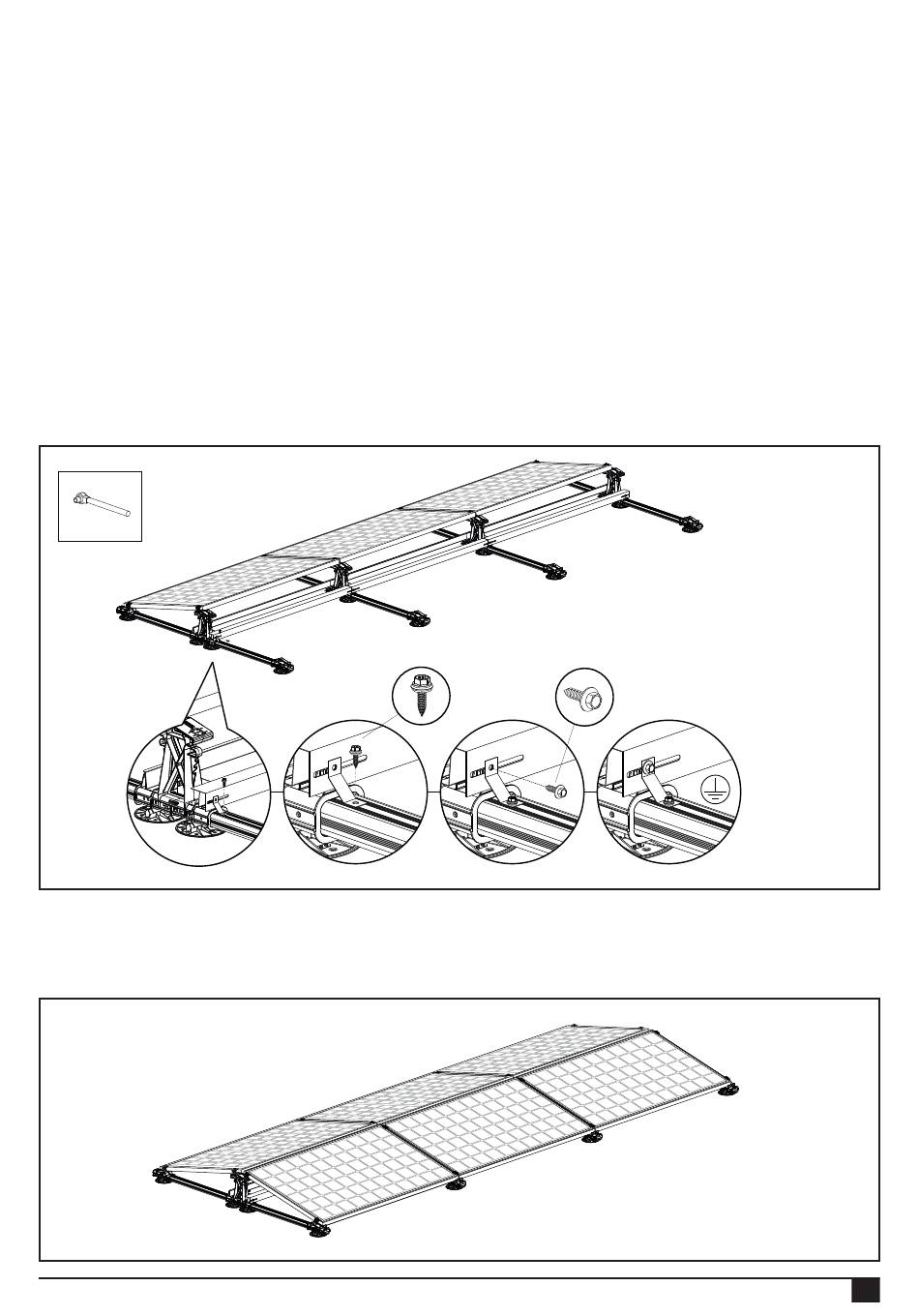

6.14 Potenzialausgleich berührbarer Metallteile (optional)
Wenn ein vollständiger Potenzialausgleich berührbarer Metallteile gewünscht wird, können die Stabilisatoren mittels
Erdungsbügel an den Profilen befestigt werden. Siehe Abschnitt 7.3.2 für die richtigen Positionen, an denen diese
angebracht werden sollten. Die Erdungsbügel können nur wirksam verwendet werden, wenn die Basiselemente mit
Erdungsfedern ausgestattet sind und der Potenzialausgleich der seitlichen Winddeflektoren mit den gewindefurchenden
Schrauben hergestellt ist (siehe Kapitel 6.16).
HINWEIS! Das Diagramm in Anhang Abschnitt 7.3.2 zeigt die Positionen der Erdungsbügel, um die Stabilisatoren mit dem
Rest des Systems zu verbinden.
1. Platzieren Sie den Erdungsbügel am Basisprofil und an der Rückseite der Stabilisatoren. Befestigen Sie den Erdungs-
bügel am Basisprofil mit einer gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr. 100-8085).
2. Stecken Sie eine Montageschraube 6,5 x 19 in die Öffnung am Erdungsbügel und die Nut am Stabilisator und
schrauben Sie sie fest in die niedrigste Montagebohrung am hohen Basiselement. HINWEIS! Das maximale
Anzugsmoment der Schraubverbindungen beträgt 4,5 Nm. Vergewissern Sie sich, dass die Montageschrauben im
Basiselement nicht rutschen. Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.

6.15 Montage der 2. Solarmodulreihe

Jetzt können Sie die 2. Solarmodulreihe montieren. Dazu befolgen Sie die Installationsschritte in den Abschnitten 6.7 und
6.8.
Version 22.09.21
Nur in Kombination
mit Erdungsbügel
1.
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
6,5x19
6,0x25
Artikel-Nr.:
Artikel-Nr.:
2.
100-6519
100-8085
20
