6.7 Installation des 1. Solarmoduls

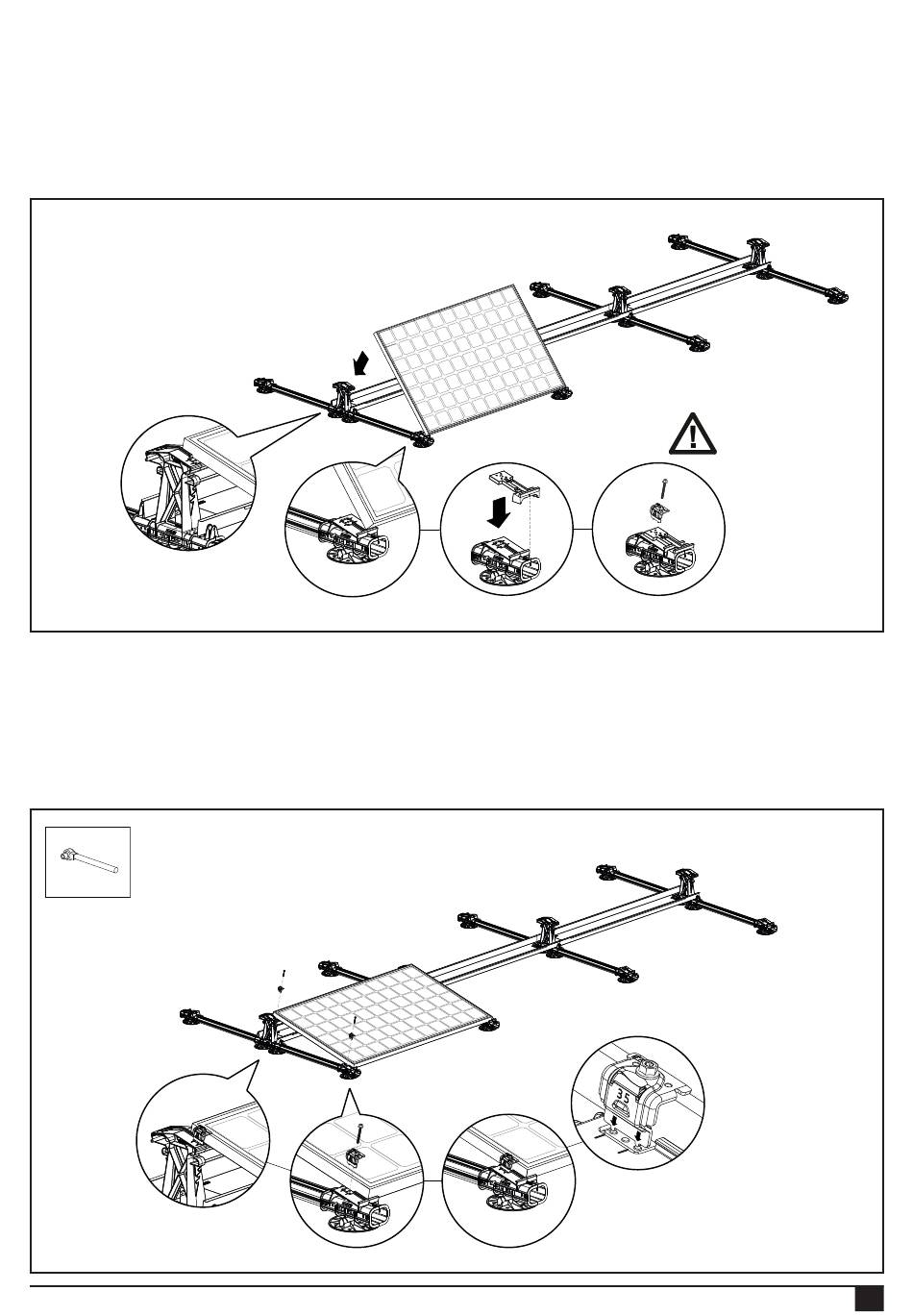

1. Platzieren Sie das 1. Solarmodul zwischen den angehobenen Tragarmen des niedrigen Basiselements.
2. Kippen Sie das Solarmodul vorsichtig, sodass es zwischen den angehobenen Tragarmen der Basiselemente liegt.
HINWEIS! Optional kann für einen größeren Modulbereich eine niedrige Basiserweiterung installiert werden. (Siehe Tabelle
Modulabmessungsbereich auf Seite 02)
3. Setzen Sie die Endklemmen an den Rand des Solarmoduls und positionieren Sie diese an den Montageöffnungen
der hohen und niedrigen Basiselemente. Schrauben Sie die Endklemmen mit den Montageschrauben an den Montage-
öffnungen fest.
HINWEIS! Das Mindestanzugsmoment der Schraubverbindung bei
8 Nm). Das Mindestanzugsmoment der Schraubverbindung bei
11 Nm). Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Version 22.09.21 HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
OPTION
grauen Klemmen (100-43xx) beträgt 7 Nm (maximal
schwarzen Klemmen (100-44xx) beträgt 10 Nm (maximal
Bei Verwendung
der niedrigen
Basiserweiterung,
100-7022-WP,
beachten Sie bitte
Anhang Abschnitt
7.1 für den
Schraubentyp.
