3. Produktbeschreibung

Das Montagesystem besteht aus Basiselementen aus hochwertigem Kunststoff, die mittels Alu-Basisprofilen in Längs-
richtung miteinander verbunden werden. In Querrichtung werden die FlatFix Fusion-Segmente mittels Stabilisatoren
miteinander verbunden. Das erforderliche Montagematerial zur Montage der Solarmodule in Querformat-Aufstellung am
Dach ist ebenfalls erhältlich. Das Montagesystem FlatFix Fusion kann bei jeder Art der Dacheindeckung verwendet werden.
Platzierung des Ballastes
Das FlatFix Fusion-System wird nicht normal am Dach befestigt, sondern ruht einfach darauf. Nur bei einer Dach-
neigung von mehr als 3° (2° für PVC) müssen die Dachstützen am Dach befestigt werden. Bitte beachten Sie
die Verarbeitungsanleitung für das Dichtmittel und die Dacheindeckung, um die Kompatibilität zu gewährleisten.
Das System wird durch Belastung mit Ballast windfest gemacht. Das Ballastgewicht steht teilweise in Bezug zur
Gebäudehöhe und zur Systemkonfiguration. Platzieren Sie den Ballast in den Ballastbehältern. Beachten Sie die
Installationszeichnung für Position und Menge des Ballasts.
Befestigung der Solarmodule
Die Solarmodule werden auf die Basiselemente gelegt und mittels Universal-Modulklemmen, Endklemmen und Montage-
schrauben gesichert. Die Montageschrauben werden direkt in die Montagebohrungen der Basiselemente geschraubt. Das
Anzugsmoment der Montageschrauben ist in Abschnitt 6 genauer angegeben.
4. Teileübersicht

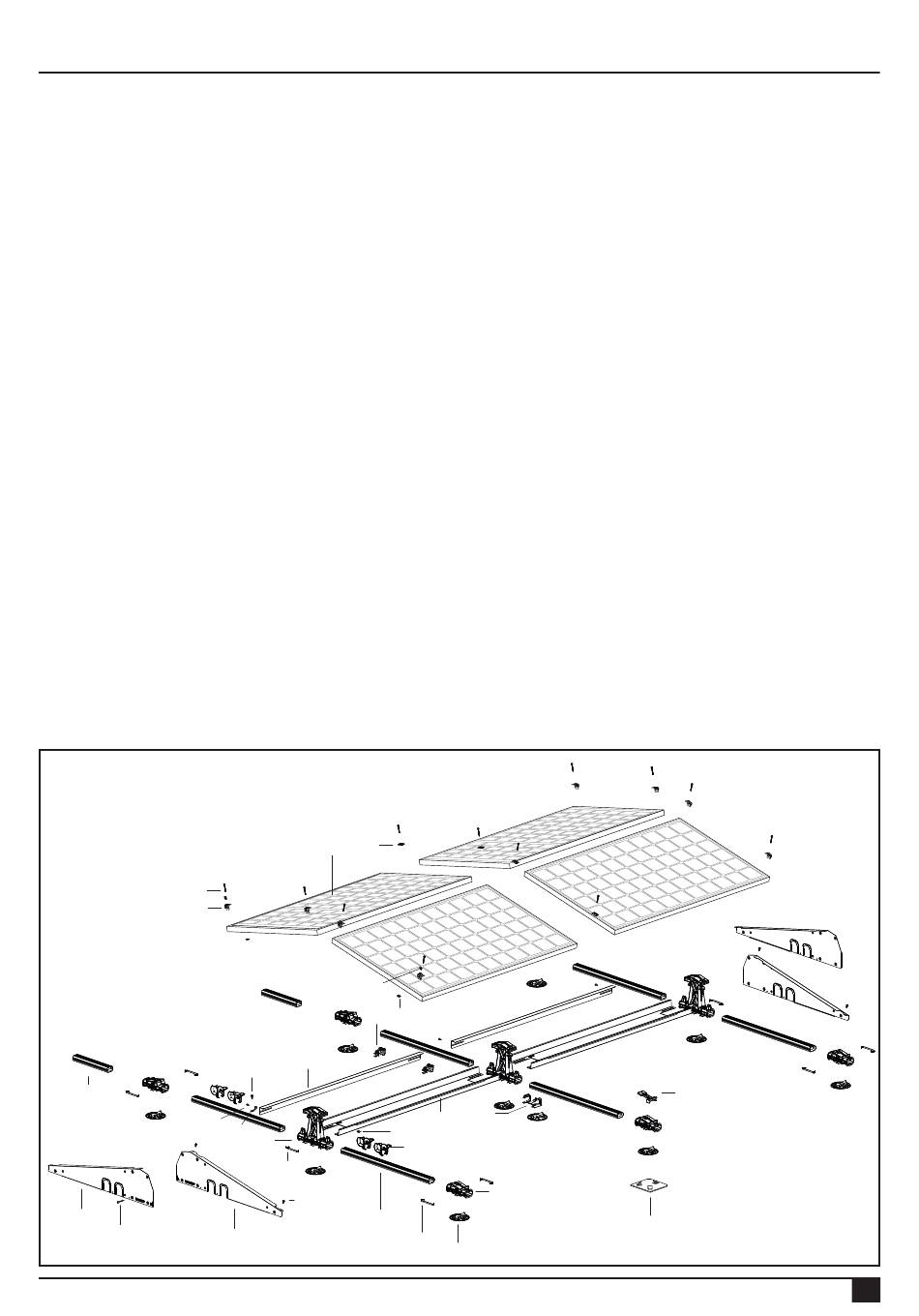

4.1 Explosionszeichnung

10
1
9
8
16
11
16
12
21
14
19
2A
20
7
13 16
17*
3
22
15*
4
21
14A
2
6
18*
14
15*
5
