6.16 Montage des Winddeflektors links/rechts

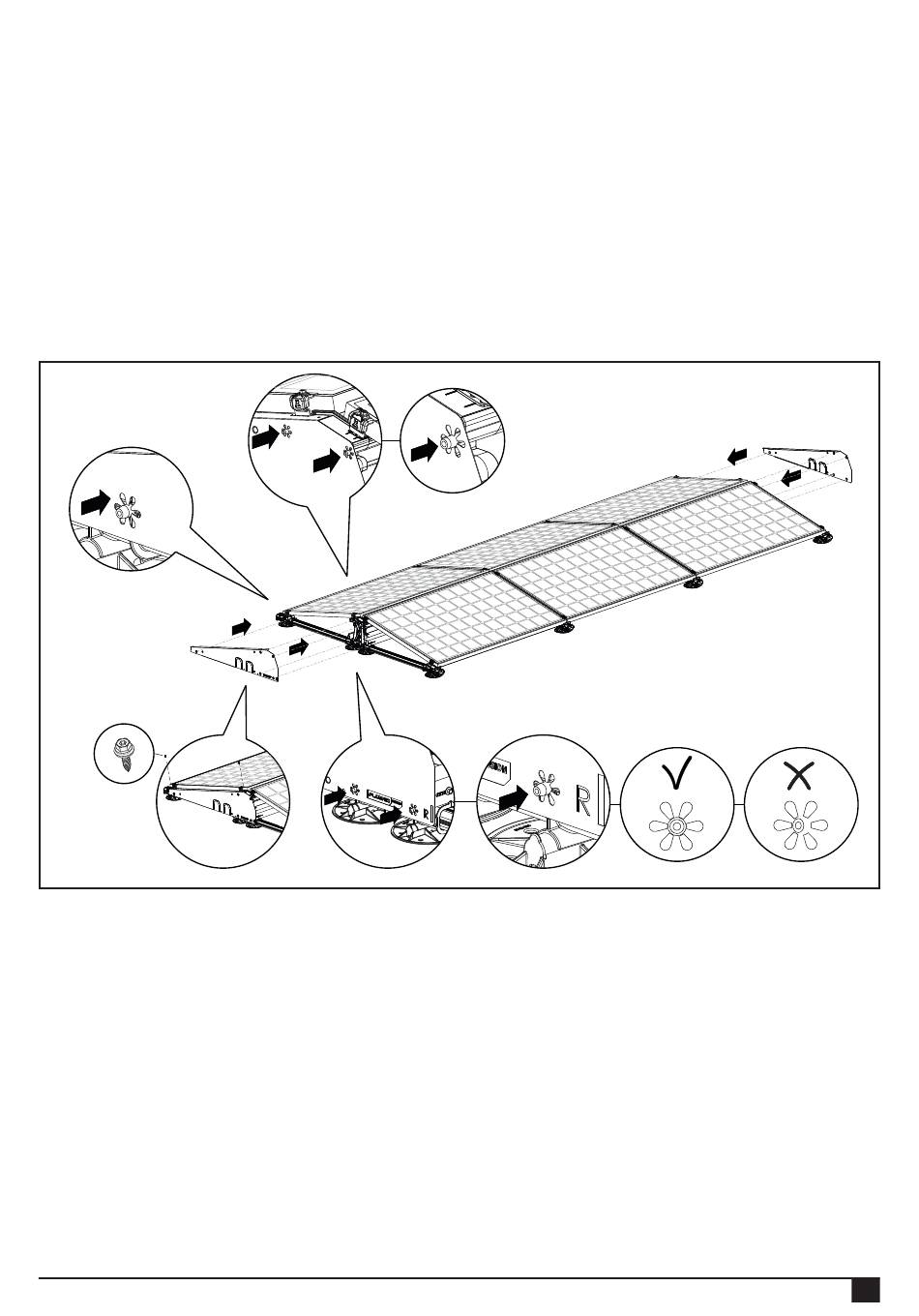

Platzieren Sie den linken Winddeflektor an der linken Seite des Modulfelds und den rechten Winddeflektor an der rechten
Seite.
HINWEIS! Der Flansch am Winddeflektor muss immer zum Modulfeld zeigen.
Montieren Sie die 2 Winddeflektoren (links und rechts), indem Sie die Verriegelung an den Winddeflektoren über die Halte-
vorrichtungen an den Basiselementen drücken. Installieren Sie den Winddeflektor sorgfältig. Vergewissern Sie sich, dass
alle Laschen der Verriegelung eben in der Haltevorrichtung am Basiselement sitzen. Drücken Sie den Winddeflektor fest,
sodass er fest am Basiselement sitzt. Die Winddeflektoren können zusätzlich mit einer gewindefurchenden Blechschraube
6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr. 100-8085) auf der Höhe der hohen und niedrigen Basiselemente befestigt werden.
HINWEIS! Wenn die optionalen Kabelaustrittsführungen verwendet werden, müssen in den Winddeflektoren
Ausnehmungen angebracht werden. Siehe Anhang Abschnitt 7.2.2 für die Installation von Winddeflektoren bei
Kabelaustrittsführungen.
6,0x25
Artikel-Nr.:
100-8085
