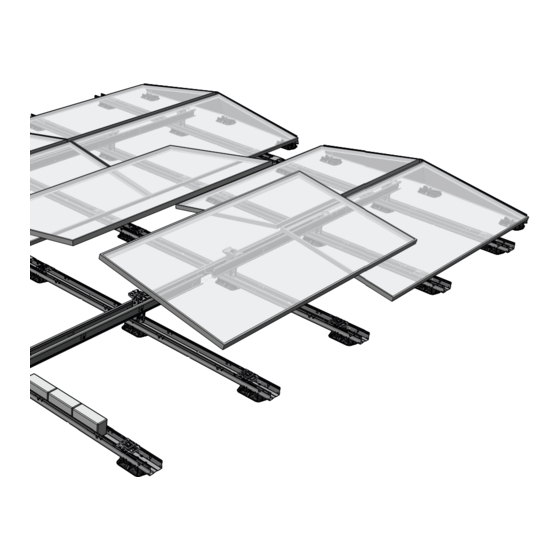

- Seite 1 HANDBUCH FLATFIX WAVE PLUS WAVE PLUS REV02 www.esdec.com...
- Seite 2 • Geeignet für alle Windzonen, Geländekategorien und Gebäude Garantie höhen, sofern die maximale Windlast den Höchstwert der Spezifika Es gelten die Garantiebedingungen von Esdec BV. Diese finden Sie auf der tionen des Solarmoduls nicht überschreitet. Website www.esdec.com • Für Dachhöhen über 12 m kontaktieren Sie bitte Ihren Lieferanten.
-
Seite 3: Werkzeug Und Ausrüstung
1 STÜCKLISTE MODULRAHMEN 1,2 mm 2 mm 14 mm 35 mm BALLAST 4 kg EINHEITEN WINDDEFLEKTOREN 1a. FlatFix Wave duale Starteinheit 4P DR1 1009101 1b. FlatFix Wave duale Starteinheit 4P DR2 1009151 6 (L) 2a. FlatFix Wave duale Einheit 4P DR1 1009100 6 (R) 2b. -
Seite 4: Vorbereitung Für Die Montage
Wichtiger Hinweis: Der Abstand zwischen den Solarmod- ulen und der Dachkante muss ca. 1/5 der Gebäudehöhe betragen. Beachten Sie die mit dem Esdec-Rechner berech- nete Installationszeichnung für den sachgerechten Abstand. Hinweis: Prüfen Sie die Messung mit Hilfe der 3-4-5-Regel. -
Seite 5: Positionieren Der Dual Basiseinheiten
4 POSITIONIEREN DER DUAL BASISEINHEITEN 1 POSITIONIEREN DER 2. DUAL BASISEINHEIT Eine Erläuterung zur Verwendung der Messschiene finden Sie in Anhang B. (Modul) Platzieren Sie die erste Dual Basiseinheit am Rand des Modul- felds mit dem Mittenabstand (A). Verwenden Sie dazu die Messnocken an mehreren Stellen der Dual Basiseinheit. -
Seite 6: Platzieren Der Dual Einheiten
5 PLATZIEREN DER DUAL EINHEITEN 1 VORBEREITUNG DER KUPPELVORRICHTUNG Klick! Drücken Sie die Kuppelvorrichtung nach unten, bis sie einrastet. 2 KOPPLUNG DER DUAL EINHEITEN MIT DEN DUAL BASISEINHEITEN Klick! Klick! 1. Schieben Sie die Laschen der Kuppelvorrichtung der Dual Einheit in einem Winkel von 45 Grad in die Nuten der Dual Basiseinheit. -
Seite 7: Montage Der Stabilisatoren Und Kabelhalter
6 MONTAGE DER STABILISATOREN UND KABELHALTER 1 PLATZIEREN DER STABILISATOREN IN VERBINDUNG Wichtiger Hinweis: Beachten Sie die Installationszeichnung für die Position der Stabilisatoren. Platzieren Sie die Stabili- satoren in der Mitte an 4 hohen Basiselementen, sodass die Enden an den Seiten den gleichen Überstand aufweisen. 2 MONTAGE DER STABILISATOREN AN HOHEN BASISELEMENTEN Klick! -
Seite 8: Platzierung Des Ballasts
7 PLATZIERUNG DES BALLASTS 1 PLATZIERUNG DES BALLASTS (ALLGEMEINES) Wichtiger Hinweis: Die Installationszeichnung ist die Leitlinie für die Ballastpositionen. Die Ballastpositionen werden mit- hilfe des Rechners bestimmt. Platzieren Sie den Ballast an den vom Rechner bestimmten Stellen. 2 PLATZIEREN DES STANDARDBALLASTS (3x4 kg) Platzieren Sie den Standardballast (3x4 kg) in den Einheiten auf dem hohen Basiselement. -
Seite 9: Montage Der Solarmodule Und Kabel
8 MONTAGE DER SOLARMODULE UND KABEL 1 POSITIONIEREN UND FESTKLEMMEN DES SOLAR- MODULS AUF DEN HOHEN BASISELEMENTEN 1. Platzieren Sie das erste Solarmodul auf 2 hohen Basiselementen Vergewissern Sie sich, dass das Solarmodul ordnungsgemäß zentriert ist. Kippen Sie das Solarmodul, sodass die Unterkante des Moduls mit den hohen Basiselementen bündig abschließt. -
Seite 10: Montage Von Winddeflektor L Am Feld
9 MONTAGE VON WINDDEFLEKTOR L AM FELD 1 MONTAGE DER DACHSTÜTZEN UNTER DEM WIND- DEFLEKTOR L Klick! 1. Schieben Sie die Dachstützen über den Flansch von Wind- deflektor L. 2. Lassen Sie den Winddeflektor in den Dachstützen einrasten. 2 MONTAGE VON 2 VERBINDUNGSSTIFTEN AN WIND DEFLEKTOR L 3 MONTAGE VON WINDDEFLEKTOR L MIT VERBIND- UNGSSTIFTEN AN DER EINHEIT... -
Seite 11: Montage Von Winddeflektor R Am Feld
10 MONTAGE VON WINDDEFLEKTOR R AM FELD 1 MONTAGE DER DACHSTÜTZE UNTER WIND- DEFLEKTOR R 1. Schieben Sie die Dachstütze über den Flansch von Winddeflektor 2. Lassen Sie den Winddeflektor in der Dachstütze einrasten. 2 VERBINDUNG VON WINDDEFLEKTOR R MIT WIND DEFLEKTOR L 3 DR1: MONTAGE VON WINDDEFLEKTOR R AM FELD 1. -
Seite 12: Anhang A - Zusätzliche Dachstütze
ANHANG A – ZUSÄTZLICHE DACHSTÜTZE 1 MONTAGE DER ZUSÄTZLICHEN DACHSTÜTZE AN DER EINHEIT Platzieren Sie die Dachstütze in der richtigen Position unter der Einheit. Schieben Sie den Haken der Dachstütze durch das Loch an der Einheit. Drehen Sie die Dachstütze um 90 Grad, bis sie festsitzt. Klick! -
Seite 13: Anhang B - Handbuch Für Die Messschiene
ANHANG B - HANDBUCH FÜR DIE MESSSCHIENE 1 EINSTELLEN DER MESSSCHIENE Messen Sie das Maß L am Solarmodul. Stellen Sie das Maß L an (= 1. Griff bis 3. Griff). Verwenden Sie die der Messschiene ein Markierung B am Griff als Bezugspunkt. Stellen Sie das Maß... -
Seite 14: Anhang C - Kabelmanagement
ANHANG C – KABELMANAGEMENT TABELLE Freier Abstand Freier Abstand Reihenende mit Reihenende ohne Stabilisator ≤ 350mm > 350mm Stabilisator 1x Kabelhalter 2x Kabelhalter 3x Kabelhalter 0x Kabelhalter 1x 10 cm vom Ende 2x 5 cm vom 1x in der Mitte 2x 10 cm von den Enden 15 Meter hohen Basiselement... - Seite 15 ANHANG C – KABELMANAGEMENT 1 HINWEIS: MONTAGE EINER LANGEN KABELWANNE AN DER SEITE DER (BASIS-)EINHEITEN 1. Klappen Sie die Laschen an den Seiten der Einheiten aus. 2. Setzen Sie die obere Stange der Kabelrinne auf diese Laschen. 3. Biegen Sie die Laschen um die Stange, um sie zu umschließen. Vergewissern Sie sich, dass die Kabelwanne nicht über die Einheiten hinausragt.
-
Seite 16: Anhang D - Erdung, Potenzialausgleich Und Blitzschutz
Oplevering- en Esdec oplever- en/of Esdec-Liefer- bzw. bericht PV Installations controlerapport PV Inspektionscheckliste inspectiechecklist Technology Netherlands installaties Techniek [QR SCANNEN] [SCAN QR] Nederland en Holland Solar and Holland Solar Lieferung LPS = Blitzschutzanlage LPL = Blitzschutzklasse URL QR CODE: https://eu.esdec.com/nl/advies-en-voorwaarden/... - Seite 17 ANHANG D – ERDUNG, POTENZIALAUSGLEICH UND BLITZSCHUTZ ERDUNGS-/POTENZIALAUSGLEICHSMETHODE Dank des integrierten Potenzialausgleichs zwischen den Teilen ist kein zusätzlicher Potenzialausgleich zwischen den Metallteilen erforderlich. 1. Die Zähne am oberen Ende des hohen Basiselements greifen in die Rahmenkante der Solarmodule ein. 2. Die Zähne am unteren Ende des hohen Basiselements greifen in den Modulrahmen des Solarmoduls. 3.
- Seite 18 IN JEDEM FALL: LASSEN SIE IHR PROJEKT IM VORFELD VON EINEM BLITZSCHUTZSPEZIALISTEN ANALYSIEREN, UM UNERWÜNSCHTE SICHER- HEITSPROBLEME ZU VERMEIDEN. ESDEC ÜBERNIMMT UNTER KEINEN UMSTÄNDEN IRGENDEINE HAFTUNG FÜR DIE ANWENDUNG UND/ODER KOMBINATION DES BLITZSCHUTZES AUF DEM DACH. ZIEHEN SIE EINEN BLITZSCHUTZSPEZIALISTEN HINZU UND STELLEN SIE EINE SICHERE INSTALLATION GEMÄSS NEN-EN-IEC 62305 - NEN1010 (NPR5310 - Teil 712 Abschnitt 6.3) SICHER.
-
Seite 19: Anhang E - Demontage Der Module
ANHANG E – DEMONTAGE DER MODULE 1 DEMONTAGE DER MODULE Klick! 1. Setzen Sie das Entsperrwerkzeug 2. Drehen Sie das Entsperrwerk- 3. Schieben Sie das Modul so am Verriegelungshebel an. zeug vorsichtig nach unten, sodass weit wie möglich in Modulrich- der Modulriegel zurückgeschoben tung zurück. - Seite 20 SCHNELL MACHEN SIE DEN KLICK MIT ESDEC Esdec ZUVERLÄSSIG Esdec entwickelt, produziert und liefert seit Londenstraat 16 2004 professionelle Dachmontagesysteme für 7418 EE Deventer Solarmodule. ClickFit und FlatFix wurden für INNOVATIV Niederlande Installateure entwickelt, die regelmäßig Solar- module montieren. Einfache, schnelle, zuverläs-...
