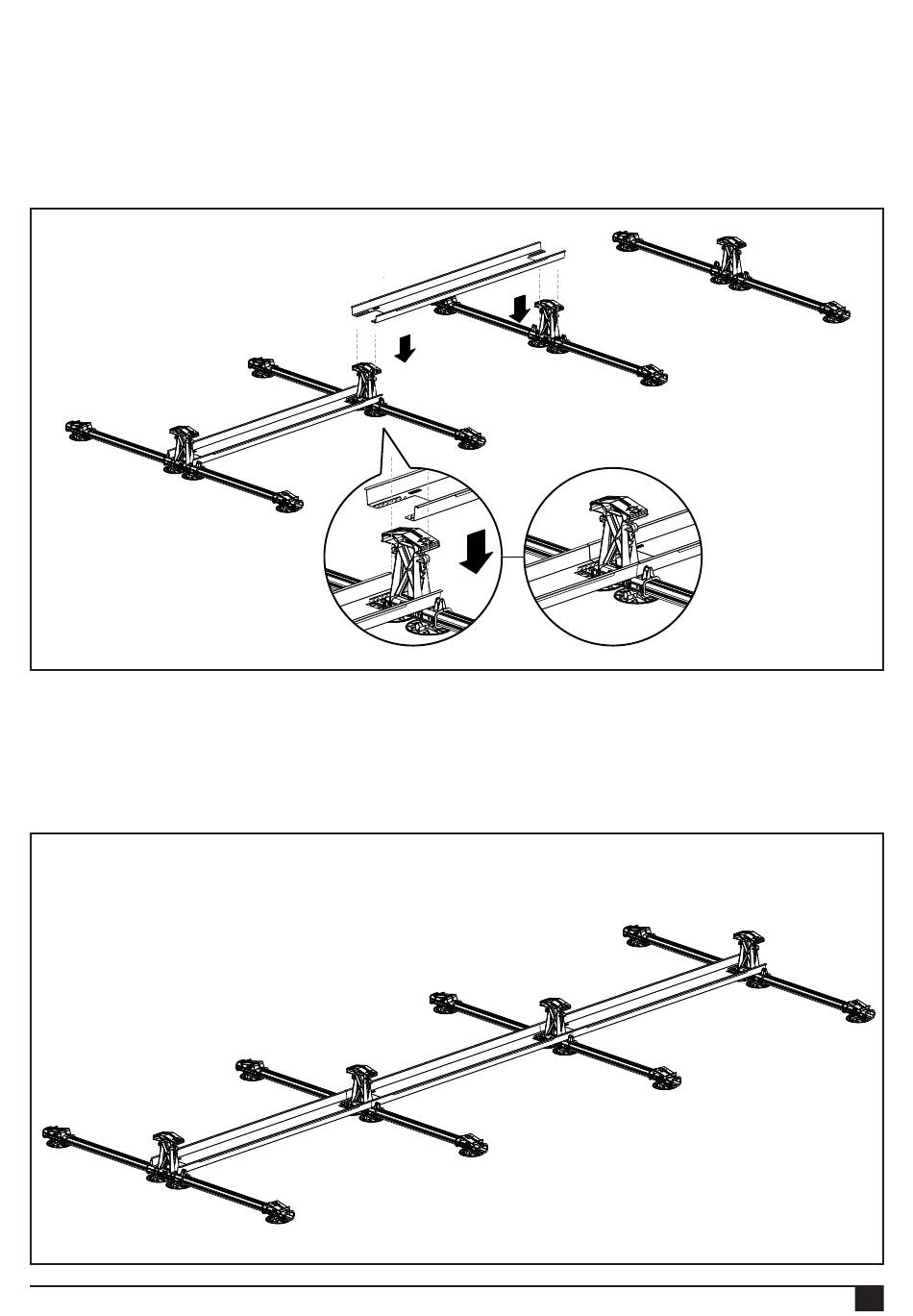

Platzieren Sie den zweiten Ballastbehälter zwischen die FlatFix Fusion-Segmente, sodass er sich mit dem ersten Ballast-
behälter überlappt und die Nuten am Ballastbehälter über den senkrechten Erhebungen des hohen Basiselements zu
liegen kommen.
Setzen Sie den dritten Ballastbehälter zwischen die FlatFix Fusion-Segmente ein, sodass er sich mit dem zweiten Ballast-
behälter überlappt und die Nuten am Ballastbehälter über den senkrechten Tragarmen des hohen Basiselements zu liegen
kommen. Wiederholen Sie diese Schritte, bis alle Ballastbehälter installiert sind.
Version 22.09.21
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
11
