ESDEC FlatFix Fusion Handbuch Seite 32

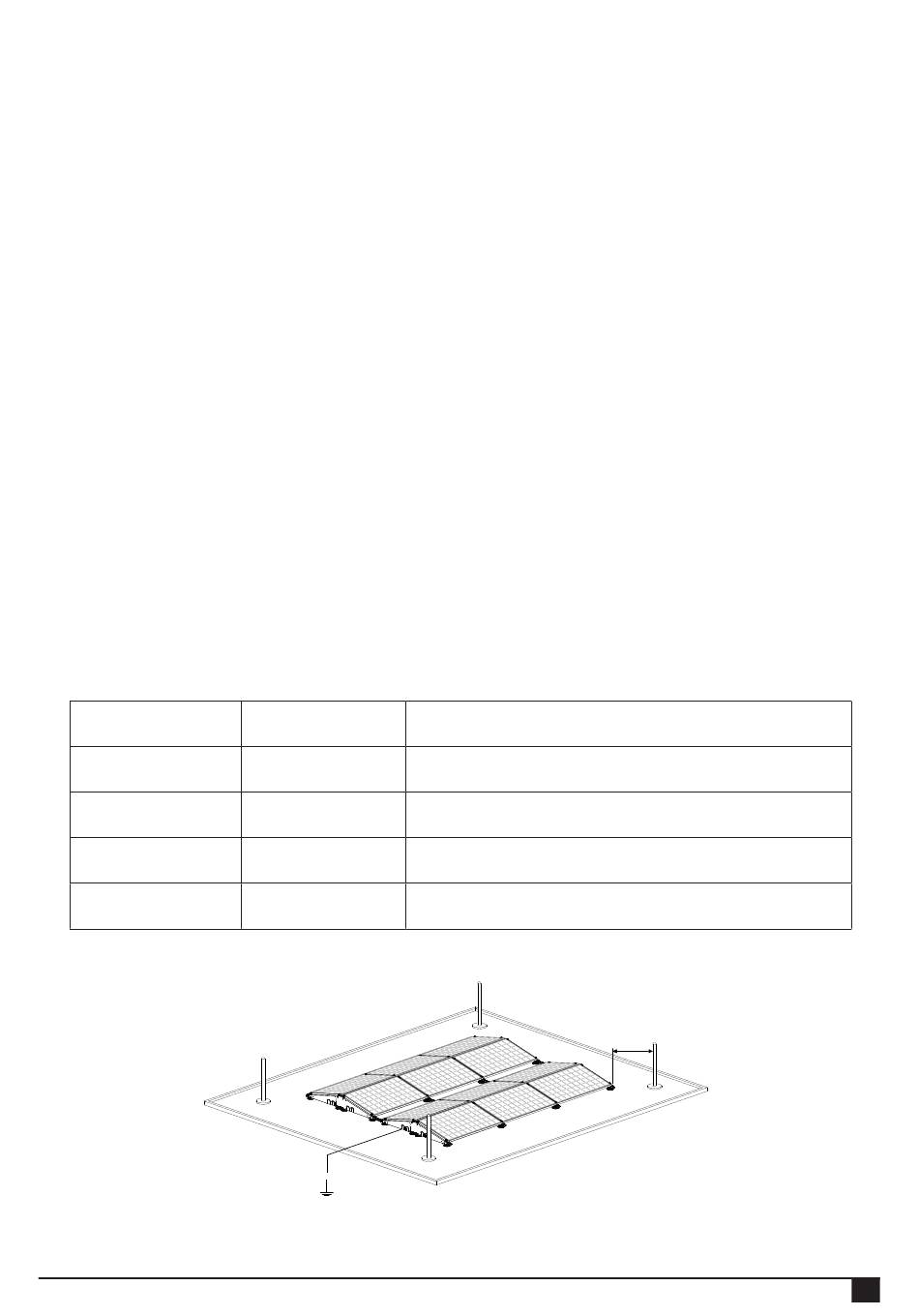

7.3.3 Blitzschutz
Blitzschutzrichtlinien.
ZIEHEN SIE EINEN BLITZSCHUTZSPEZIALISTEN ZUR ANALYSE IHRES PROJEKTS HINZU.
1. Gewünschte Anwendung: Anwendung eines Blitzerkennungssystems (mit Fangeinrichtung)
• Bestimmen Sie den sicheren Abstand (S) gemäß NEN-EN-IEC 62305 (mindestens 0,5 m).
• Versuchen Sie, den Abstand zwischen PV-Anlage (PV) und Blitzschutzanlage (LPS) einzuhalten.
• Auf diese Weise können Sie die PV-Anlage von der Blitzschutzanlage trennen, sodass kein Blitzstrom eintreten kann.
2. Wenn dies nicht möglich ist, ist die PV-Anlage gemäß der anwendbaren Blitzschutzklasse an die
Blitzschutzanlage anzuschließen.
• Beachten Sie Tabelle 1 und verwenden Sie mindestens Leitungen mit einem Durchmesser von 16 mm
• Prüfen Sie, ob ein zusätzlicher Überspannungsschutz vom Typ 1 bzw. Typ 2 erforderlich ist.
• Vergewissern Sie sich, dass die Kabelhalterungen ebenso geerdet und an die Blitzschutzanlage angeschlossen sind.
Wichtiger Hinweis: Kabelhalterungen aus Metall sind auch Teil der PV-Anlage.
• Vergewissern Sie sich, dass das Erdungskabel parallel zu den Gleichstromleitungen verlegt ist.
IN JEDEM FALL: LASSEN SIE IHR PROJEKT IM VORFELD VON EINEM BLITZSCHUTZSPEZIALISTEN
ANALYSIEREN, UM UNERWÜNSCHTE SICHERHEITSPROBLEME ZU VERMEIDEN. ESDEC ÜBERNIMMT
UNTER KEINEN UMSTÄNDEN IRGENDEINE HAFTUNG FÜR DIE ANWENDUNG UND/ODER KOMBINATION DES
BLITZSCHUTZES AUF DEM DACH. ZIEHEN SIE EINEN BLITZSCHUTZSPEZIALISTEN HINZU UND STELLEN SIE
EINE SICHERE INSTALLATION GEMÄSS NEN-EN-IEC 62305 - NEN1010 (NPR5310 - Teil 712 Abschnitt 6.3) SICHER
Tabelle 1
Maschenweite
5 x 5 Meter
10 x 10 Meter
15 x 15 Meter
20 x 20 Meter
LPS = Blitzschutzanlage
LPL = Blitzschutzklasse
Version 22.09.21
Blitzschutzklasse
I
II
III
IV
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
Schließen Sie die PV-Anlage an folgende Einrichtung an:
.
2
5 Meter
10 Meter
15 Meter
20 Meter
S
28
