6.10 Potenzialausgleich mehrerer Reihen (optional, siehe auch Abschnitt 7.3)

Die Modulklemmen gewährleisten einen guten Potenzialausgleich zwischen den Modulen innerhalb der Reihe.
Der Potenzialausgleich der Reihen mit der Erdungsschiene erfolgt ganz einfach durch den Anschluss eines mehradrigen
Kabels mit Querschnitt 6 mm an 1 Endklemme pro Reihe und danach an der Erdungsschiene.
2
Wenn unter den Solarmodulen eine Blindmontage gewünscht wird, können die Erdungsklemmen auch direkt an einem der
Module pro Reihe befestigt werden. Siehe Abschnitt 7.3.2 für beide Optionen.
1. Platzieren Sie das mehradrige Kabel an einem Ende des Systems. Das mehradrige Kabel kann einfach in der FlatFix
Fusion-Kabelklemme festgeklemmt werden. Zum Verbinden des mehradrigen Kabels mit der Endklemme muss eine
Schleife zur Endklemme hergestellt werden.
2. Verwenden Sie die Erdungsklemme zur Verbindung des mehradrigen Kabels mit der Endklemme. Stecken Sie das
mehradrige Kabel in die Erdungsklemme und klemmen Sie die Erdungsklemme mit Hilfe einer Zange sicher an der
Endklemme fest. Befestigen Sie die Erdungsklemme an mindestens 1 Endklemme pro Reihe.

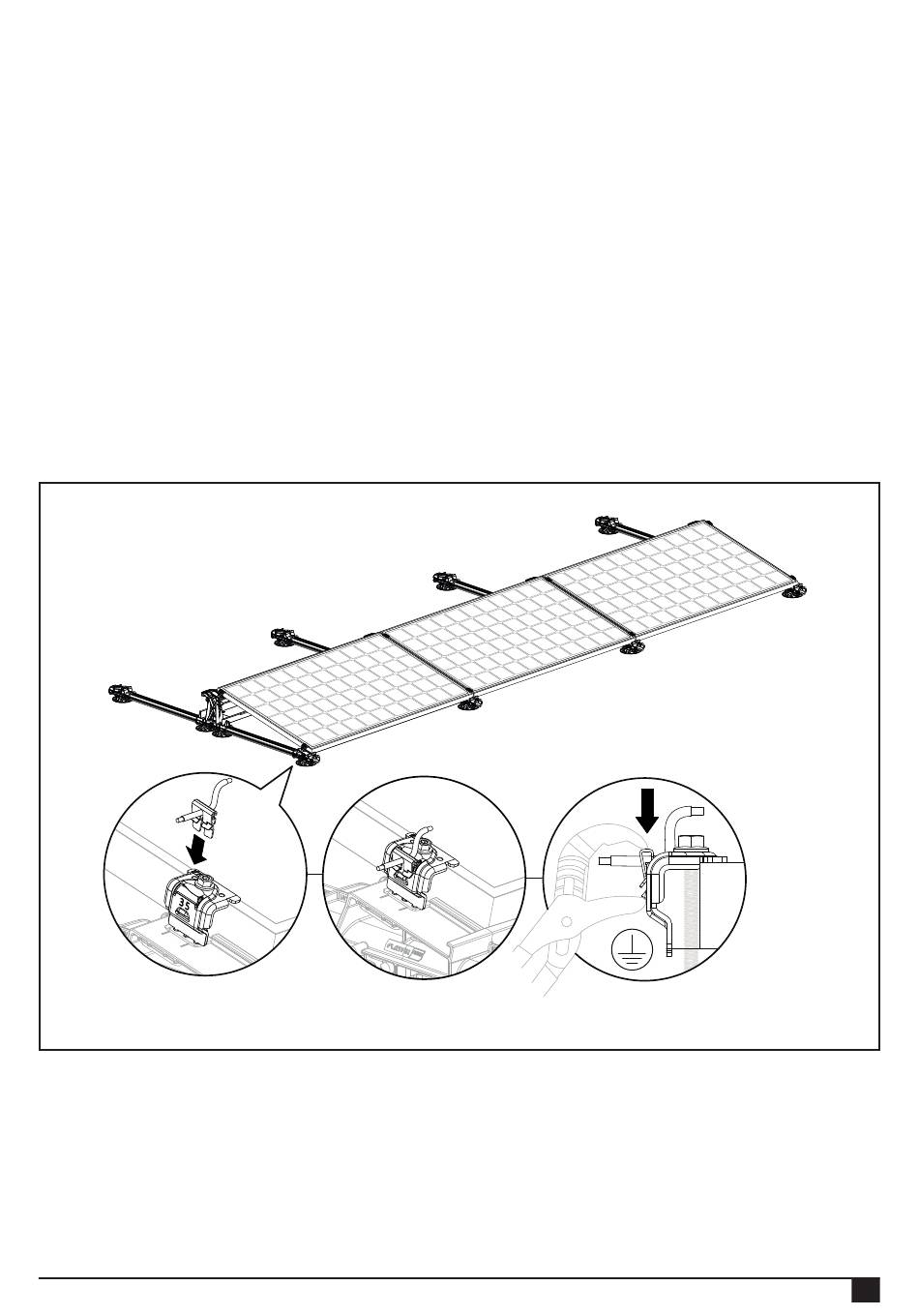

HINWEIS! Das Diagramm in Anhang Abschnitt 7.3.2 zeigt die Positionen des mehradrigen Kabels und der Erdungs-
klemmen an den Endklemmen.
