7.2 Installation von Kabelaustrittsführungen, Kabeln und Winddeflektoren
7.2.1 Montage von Kabelaustrittsführungen (optional)

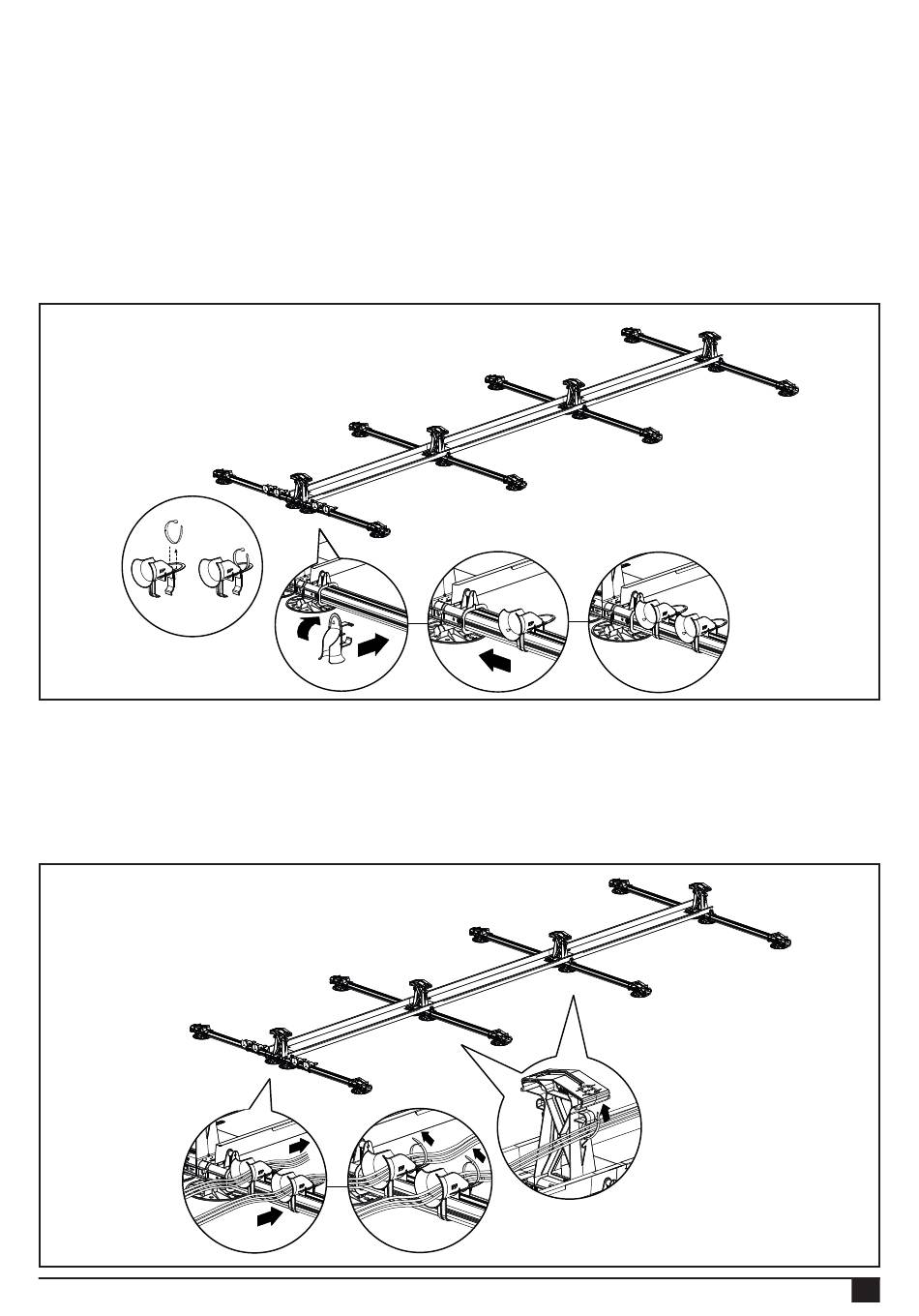

Die optionalen Kabelaustrittsführungen sollten an der (linken oder rechten) Kante des Modulfelds, am ersten oder letzten
Basisprofil einer Reihe, angebracht werden. Platzieren Sie 2 Kabelaustrittsführungen am Basisprofil und schieben Sie sie
in Richtung zum hohen Basiselement. Platzieren Sie auch 2 Kabelaustrittsführungen am Basisprofil auf der anderen Seite
und schieben Sie sie in Richtung zum hohen Basiselement.
HINWEIS! Verwenden Sie Kabelbinder (nicht im Lieferumfang von Esdec BV) zur Befestigung der Kabel an den
Kabelaustrittsführungen.
HINWEIS! Verwenden Sie Kabelbinder, die mit der Lochgröße der Kabelaustrittsführung kompatibel sind (max. 7 mm Breite).
1. Führen Sie alle (+) Kabel durch die 1. Kabelaustrittsführung und alle (-) Kabel durch die 2. Kabelaustrittsführung. Sichern
Sie die Kabel in den Kabelaustrittsführungen mit Hilfe von Kabelbindern, um lose Kabel zu vermeiden.
2. Befestigen Sie die Kabel mit Hilfe von Kabelbindern an der oberen Kabelführung des 2. hohen Basiselements.
Wiederholen Sie die Schritte, bis die Kabel an allen hohen Basiselementen mit Ausnahme des letzten hohen Basiselements
befestigt sind.
Vergewissern Sie sich, dass die lose hängende Kabellänge so stark wie möglich begrenzt ist.
HINWEIS! Vergewissern Sie sich, dass die Kabel sicher befestigt sind, um ein Verrutschen der Kabel zu vermeiden.
