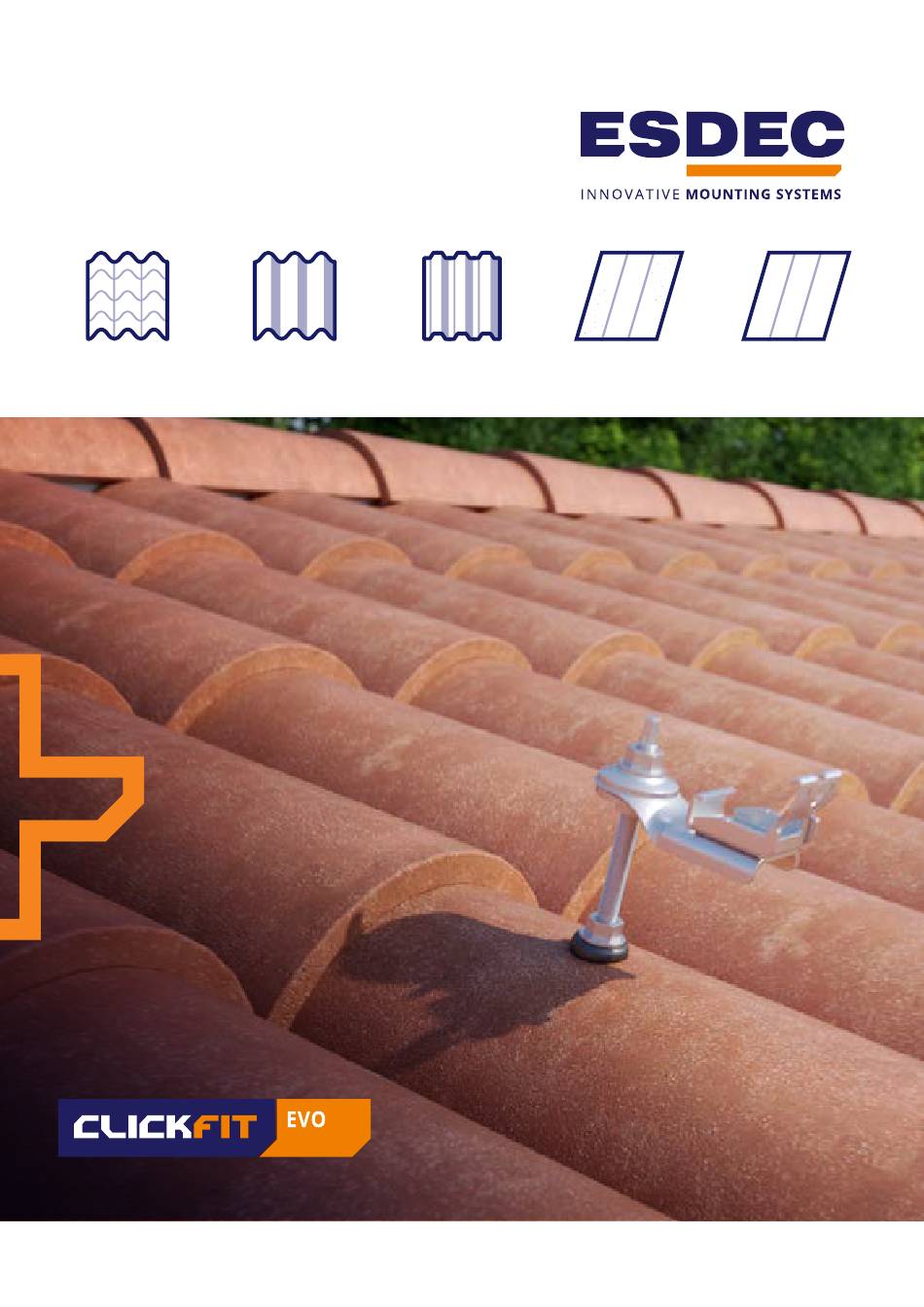

- Seite 1 MEDITERRANE WELLDACH STAHLDACH BITUMEN EPDM DACHZIEGEL HANDBUCH CLICKFIT EVO STOCKSCHRAUBE www.esdec.com...
- Seite 2 Anzugsdrehmomente Montageschienen vorbereiten und zuschneiden Montieren Sie die Stockschrauben Anbringen der Montageschienen Optional: Anbringen der MLPE-Clips ClickFit EVO MLPE Klemme leicht ClickFit EVO MLPE Klemme schwer Montage von Solarpanels mit 60mm Panelklemmen Montage des ersten Moduls Montage der nächsten Module...
- Seite 3 EINLEITUNG ÜBER DIESES HANDBUCH IndiesemHandbuchfindenSiedieMontageanleitungfürdasClickFitEVO-MontagesystemfürSolarmoduleauf mediterranenDachziegeln,Bitumen-oderEPDM-Dachmaterial,WellblechdächernundBlechdächern. DasSystemistfürdieMontagevonSolarmodulensowohlimHochformatalsauchimQuerformatgeeignet. DieseAnleitungrichtetsichanqualifiziertestechnischesPersonal. Sie können die neuste Version dieses Handbuchs von www.esdec.com herunterladen. ANDERE RELEVANTE UNTERLAGEN FürdieMontagedesClickFit-EVO-MontagesystemsbenötigenSiefolgendeUnterlagen: • Den Projektplan, den Sie mit dem Kalkulator unter https://www.esdec.com/de/calculator erstellen können. • DieMontageanleitungenfürdieSolarmodule,dieWechselrichterundetwaigeandereKomponenten. Bei der Installation des Montagesystems ist es wichtig, die Installationsanleitung, die Installationsanleitung der Komponenten und die begleitenden Normen zu beachten, um Unfälle zu vermeiden.
- Seite 4 GARANTIE UND HAFTUNG GARANTIE Esdec gewährt eine Produktgarantie von 20 Jahren. Diese Garantie unterliegt den Garantiebedingungen und allgemeinen GeschäftsbedingungenvonEsdec.DiesefindenSieaufderWebsitewww.esdec.com. HAFTUNG DerHerstellerübernimmtkeineHaftungfürSach-oderPersonenschäden,diedurcheinen(ggf.auchnurleichten)Verstoß gegen die Sicherheitsrichtlinien und Anleitungen in diesem Handbuch oder durch Fahrlässigkeit während der Montage des Produkts und der in diesem Dokument genannten Zubehörteile entstehen.
- Seite 5 Bitumen (gedämmt und nicht gedämmt) EPDM (gedämmt und nicht gedämmt) DiethermischeWirkungeinigerArtenvonEPDM-undBitumendächern kann sich negativ auf die Abdichtung auswirken, so dass diese nicht auf jedemDachgarantiertwerdenkann.WendenSiesichandenLieferanten der Dacheindeckung, um festzustellen, ob die ClickFit EVO Stockschrauben ohne zusätzliche Schritte verwendet werden können. Dachmaterial Wellplatten VerwendenSieaufeinemWelldachmitdemStandard-Wellentyp 177/51(NENEN494)denClickFitEVOMontagebügelfürWelldächer...
- Seite 6 KOMPONENTE ARTIKELNUMMER 1 ClickFit EVO Stockschraube 100801 _ 2 ClickFit-EVO-Montageschiene 10081_ _ 3 ClickFit-EVO-Modulklemme 1008020(-B) 4 ClickFit EVO 60 Mittelklemme Schwarz 1008021-B 5 ClickFit EVO 60 Endklemme Schwarz 1008022-B 6 ClickFitEVO35EndkappefürMontageschiene 1008060(-B) 7 ClickFitEVO35Endklemmenhalterung 1008065(-B) 8 ClickFit-EVO-EndkappeohneEndklemmstütze 1008066(-B) ZUBEHÖR...
- Seite 7 ÜberprüfenSie,obdierichtigenKomponentenindererforderlichenAnzahlgemäßdemvomKalkulatorerstellten Projektplan vorhanden sind. ANWENDUNG VerwendenSiedenRechner,umdierichtigeSchienenausrichtungfürIhrProjektzubestimmen.DerRechner berücksichtigtz.B.dieArtderDacheindeckungunddieTragkonstruktiondesDaches. 1 ÜberprüfenSiedenDachtypunddieArtderDachkonstruktion.HandeltessichumeinDachmitPfettenoderSparren odermitmassivenHolzwerkstoffplatten? 2 Schlagen Sie in der Tabelle die Art der Dacheindeckung Ihres Projekts nach. 3 ÜberprüfenSiedieTabelleaufdievorgeschriebeneAusrichtungderSolarmoduleundSchienen. DACHMATERIAL SPARREN PFETTEN HOLZWERKSTOFFPLATTEN Hochformatplatten und Hochformatplatten und Landschaftsplatten und horizontale Schienen BITUMENISOLIERT horizontale Schienen vertikale Schienen Landschaftsplatten und...
- Seite 8 SICHERHEIT PERSÖNLICHE SCHUTZAUSRÜSTUNG Schutzhand- Sicherheits- Gehörschutz Schutzhelm Schutzbrille Gesichtsmaske Schutzkleidung schuhe schuhe SICHERHEITSHINWEISE UND VORSCHRIFTEN Warnung! DieMontagearbeitenmüssenimmervonmindestenszweierfahrenenPersonendurchgeführtwerden. Verwenden Sie keine Komponenten aus anderen Montagesystemen. Lassen Sie keine Teile aus. ArbeitenSieimmergemäßdengeltendenVorschriftenfürArbeitenaufDächern. FührenSiedieMontagenichtbeistarkemWindaus,bzw.wenndasDachrutschigodernassist. ArbeitenamDachsindnurmitAbsturzsicherungundggf.mitSicherheitsnetzenundSeitenschutzdurchzuführen. Stehen Sie nie auf oder in der Dachrinne. Verwenden Sie zum Heben von schweren Lasten immer eine Hebehilfe oder Hebevorrichtung.
- Seite 9 Das Dach ist in gutem Zustand. DieDachkonstruktionverfügtüberausreichendeTragfähigkeit,umdieAnlageunterBerücksichtigungvonWind und Schneelasten zu tragen. DiethermischeWirkungeinigerArtenvonEPDM-undBitumendächernkannsichnegativaufdieAbdichtung auswirken,sodassdiesenichtaufjedemDachgarantiertwerdenkann.WendenSiesichandenLieferanten der Dacheindeckung, um festzustellen, ob die ClickFit EVO Stockschrauben ohne zusätzliche Schritte verwendet werden können. 2 ÜBERPRÜFEN SIE DEN PROJEKTPLAN UND DIE KOMPONENTEN. ÜberprüfenSiedenProjektplan.GibteskeinenProjektplan?DannerstellenSiediesenimOnline-Kalkulator,bevor Sie mit der Montage beginnen.
- Seite 10 VerwendenSieimmereinenDrehmomentschlüssel.VergewissernSiesichbeimAnziehen,dassdieStecknussrichtigund vollständigindenSchraubenkopfeingeführtist,damitdieserbeimAnwendendesDrehmomentsnichtbeschädigtwird. Schraube Anzugsmoment ClickFit-EVO-Modulklemme 4,5Nm BefestigungsschraubefürVertikalschiene 1 Nm ClickFit EVO MLPE Klemme schwer 8-12Nm ClickFit EVO 60 Endklemme Schwarz 16,5Nm ClickFit EVO 60 Mittelklemme Schwarz 16,5Nm 4 REINIGEN UND SÄUBERN SIE DAS DACH.
- Seite 11 5 LEGEN SIE DIE POSITIONEN DER SOLARMODULE AUF DEM DACH FEST BeachtenSiedie(lokalen)BrandschutzbestimmungenfürPhotovoltaikanlagen.ZurEindämmungder BrandausbreitungsgefahrmüssendieBrandabschnittedesObjektsberücksichtigtwerden.PV-Anlagendürfennicht überBrandmauernmontiertwerden,zudeneneinMindestabstandvon30cmeingehaltenwerdenmuss.Ebensoistes ratsam, zu Dachfenstern, Oberlichten oder Lichtkuppeln, Ecken und potenziellen Brandgefahren ausreichend Platz zu lassen. EntwickelnSieeinenProjektplanmitdemESDEC-KalkulatorundhaltenSiesichandessenRichtlinien.GreifenSieauf den Kalkulator zu Rechner.eu.esdec.com. DerAbstandvonderKantederSolarmodulezumFirstundzurDachrinnemussmindestens30 cmbetragen. DerAbstandvondenSolarmodulenzurSeitedesDachesmussmindestens30 cmbetragen. BerücksichtigenSieSonneneinstrahlungundSchattenwährenddesganzenJahres.VerwendenSiebeiBedarfeinen LeistungsoptimiererodereinenMikro-Wechselrichter,umdasBesteausIhrerAnlageherauszuholen. ≥ 30 cm ≥ 30 cm ≥...
- Seite 12 7 MARKIEREN SIE DIE POSITION DER STOCKSCHRAUBEN. VerwendenSievorzugsweisevorhandeneSchraubenlöcherfürdieMontagederStockschrauben,insbesondereauf Welldächern.WennSiezuvieleSchraubenineinemWellplattendachverwenden,bedeutetdies,dassdasDachmaterial möglicherweisezuwenigPlatzhat,umdiethermischeAusdehnung/Kontraktionauszugleichen. SehenSieindenProjektplan,umdiePositionderStockschraubenfürIhrProjektzubestimmen. BerücksichtigenSiebeimMessenundMarkierendesFeldesdiePositionderPfettenoderSparren.
- Seite 13 MONTAGESCHIENEN VORBEREITEN UND ZUSCHNEIDEN 1 KONSULTIEREN SIE DEN PROJEKTPLAN FÜR DIE GESAMTANORDNUNG DER SOLARPANEL-SEGMENTE. 2 BERECHNEN SIE DIE GESAMTE LÄNGE DES SOLARMODUL-LAYOUTS UND BERÜCKSICHTIGEN SIE DABEI LÜCKEN UND/ODER ABSTÄNDE. 3 BERECHNEN SIE DIE NOTWENDIGEN MONTAGESCHIENENVERLÄNGERUNGEN UND -ANPASSUNGEN. MessenSiedieSolarmoduleundaddierenSie12mmzwischendeneinzelnenSolarmodulenfürdieuniverselle Modulklemme(20mmfürdieClickFitEVO60-mm-Klemme).FügenSieaufjederSeite20–35mmfürdieMontageder EndklemmeundEndkappehinzu(50–70mmfürdieClickFitEVO60mm-Klemme). 20-35 mm 20-35 mm 12 mm...
- Seite 14 5 WENN DER ÜBERSTAND GRÖSSER ALS 250 MM IST: MONTAGESCHIENE BIS ZUM NÄCHSTEN SPARREN ODER DER NÄCHSTEN DACHLATTE VERLÄNGERN. 6 SCHNEIDEN SIE DIE MONTAGESCHIENEN ZU. a. WennderberechneteÜberstanddesSolarpanelsbeträgtmehrals250mmüberdiemarkiertePositionderletzten Stockschraube hinausgeht, markieren Sie die Position einer zusätzlichen Stockschraube auf dem nächstgelegenen SparrenoderdernächstgelegenenDachlatte.VerlängernSiedieMontageschieneum50mmüberdiezusätzliche Stockschraube hinaus.
- Seite 15 1 BOHREN SIE DIE LÖCHER IM DACH VOR (HOLZUNTERKONSTRUKTION: PFETTEN/SPARREN) DieUnterkonstruktionmussmindestens50mmdicksein. Säubern Sie das Bohrloch und den umliegenden Bereich von Bohrspänen. BeiWelldächern:VerwendenSiesoweitwiemöglichdievorhandenenSchraubenlöcher.AchtenSiedarauf,dass SienichtzuvieleSchraubenineinemWelldachanbringen,denndannhatdasDachmaterialnichtgenugPlatz,um thermisch zu arbeiten. >50 mm Bohren Sie Löcher in die Durchmesser der Stockschraube Bohren Sie durch das Dachmaterial Dachkonstruktion vor Ø12,5mm Ø5mm...
- Seite 16 Fahren Sie mit Schritt 3.6. fort 3 BOHREN SIE DIE LÖCHER IM DACH VOR (BETONUNTERKONSTRUKTION) > 100 mm Mediterrane Dachziegel > 80 mm Betonplatte Bohren Sie arabische Dachziegel an der höchsten Stelle des Dachziegels vor. Dies gewährleistet eine gute Entwässerung. Die Bohrtiefe beträgt mindestens 100 mm.
- Seite 17 4 VERWENDEN SIE EINEN VERBUNDANKER, UM DIE STOCKSCHRAUBE ZU BEFESTIGEN. LESEN SIE DIE ANWEISUNGEN DES LIEFERANTEN DES VERBUNDANKERS, BEVOR SIE BEGINNEN. Arabische Fliesen aus Zement Betonplatte 5 SETZEN SIE DIE STOCKSCHRAUBE EIN UND LASSEN SIE DEN VERBUNDANKER AUSHÄRTEN. RichtenSiedieStockschraubenzueinanderaus. 6 ZIEHEN SIE DIE MUTTER AN, SO DASS SICH DIE GUMMIDICHTUNG VERFORMT UND DAS SCHRAUBENLOCH ABGEDICHTET WIRD.
- Seite 18 7 VERSIEGELN SIE DAS LOCH Bitumen-Dachmaterial: • Abdichtungssetfür EPDM-Dachmaterial: Mediterrane Dachziegel: Bitumendächer (nicht im • EPDM Kit Lieferumfang enthalten) • Unterlegscheibefür • Abdichtungssatz (nicht im • Unterlegscheibefür StockschraubeRVS80mm Lieferumfang enthalten) StockschraubeRVS80mm (Artikel-Nr.1003070) (Artikel-Nr.1003070) 8 DREHEN SIE DIE KLICKVERBINDUNG IN DIE RICHTIGE AUSRICHTUNG Achten Sie bei horizontaler Schienenausrichtung darauf, dass der Kabelträger der Klickverbindungen immer nach unten zeigt.
- Seite 19 Achten Sie bei vertikaler Schienenausrichtung darauf, dass die Adapter alle auf derselben Seite der Stockschraube angebrachtwerdenunddieKlickverbindungenindieselbeRichtungzeigen. 9 ZIEHEN SIE DIE MUTTER AN DER OBERSEITE DER STOCKSCHRAUBE AN VerwendenSiedasFadenkreuzaufdemAdapterfüreineguteGrundpositionderEVO-Klickverbindungundumeventuelle Dachunebenheiten auszugleichen. Durchmesser der Stockschraube Anzugsmoment Minimumvon25Nm Minimum von 40 Nm...
- Seite 20 ANBRINGEN DER MONTAGESCHIENEN 1 VERWENDEN SIE DIE MUTTERN, UM DIE KLICKVERBINDUNGEN UND ADAPTER IN DEN VERSCHIEDENEN ACHSEN AUSZURICHTEN. SinddieStockschraubennichtrichtigzueinanderausgerichtet?VerwendenSiedieMontageschiene,umdie Stockschrauben zu justieren. Lösen Sie eine oder beide Muttern eine halbe Umdrehung und klicken Sie die MontageschieneindieKlickverbindungen.DieSteifigkeitderSchienesorgtdafür,dasssichdieAdapterund Klickverbindungen selbst in die richtige Position bringen. Ziehen Sie dann die Muttern wieder an. M10:Minimumvon25Nm M12:Minimumvon40Nm...
- Seite 21 2 SETZEN SIE DIE MONTAGESCHIENE IN DIE KLICKVERBINDUNG EIN. 3 BEI UNEBENEN DÄCHERN: LÖSEN SIE DIE SCHRAUBEN EVENTUELL FALSCH AUSGERICHTETER HALTERUNGEN. DURCH DIE STEIFIGKEIT DER SCHIENE WERDEN DIE HALTERUNGEN AUTOMATISCH IN DIE RICHTIGE POSITION GEBRACHT. 4 ZIEHEN SIE DIE GELÖSTEN SCHRAUBEN WIEDER FEST, WENN DIE SCHIENE RICHTIG AUSGERICHTET IST. WENDEN SIE EIN DREHMOMENT VON 9 NM AN.
- Seite 22 5 KLICKEN SIE DIE MONTAGESCHIENEN EIN...
- Seite 23 Sichern Sie zunächst die untere Klickverbindung mit einer gewindefurchenden Schraube. Überspringen Sie zwei KlickverbindungenundschraubenSiedanndievierteKlickverbindungfest.WiederholenSiedenVorgangbiszur obersten Klickverbindung. SW-10 OPTIONAL: ANBRINGEN DER MLPE-CLIPS CLICKFIT EVO MLPE KLEMME LEICHT 1 KLICKEN SIE DEN LEICHTEN MLPE-CLIP AUF DIE SCHIENE 2 KLICKEN SIE DEN OPTIMIERER AUF DEM LIGHT WEIGHT MLPE-CLIP VerwendenSieeinenMLPE-ClipproSolarpanel.
- Seite 24 BeivertikalerSchienenausrichtungmüssenSiedenMLPE-Clipbefestigen,indemSiedieKantederMontageschienemit einer verstellbaren Zange biegen. CLICKFIT EVO MLPE KLEMME SCHWER 1 BEFESTIGEN SIE DEN OPTIMIERER AM SCHWEREN MLPE-CLIP 2 KLICKEN SIE DEN SCHWEREN MLPE-CLIP AUF DIE SCHIENE FürgrößereOptimierer(ausgestattetmit2Steckplätzen)istesunbedingterforderlich,zweischwereMLPE-Clipszu verwenden. BeivertikalerSchienenausrichtungmüssenSiedieKabelclipdurchBiegenderKantederMontageschienemiteiner verstellbaren Zange befestigen. 8-12Nm MONTAGE VON SOLARPANELS MIT 60MM PANELKLEMMEN...
- Seite 25 1 OPTIONAL: KLICKEN SIE DAS MONTAGEHILFE AUF DAS MODUL. 2× 2 OPTIONAL: KLICKEN SIE DIE KABEL DES MODULS FEST IN DIE KABELCLIP. 3 SCHIEBEN SIE DIE ENDKAPPEN AUF DIE SCHIENEN. 2×...
- Seite 26 4 KLICKEN SIE DIE CLICKFIT EVO 60 ENDKLEMMEN AUF DEN SCHIENEN. 2× 5 OPTIONAL: FÜHREN SIE DIE KABEL DES SOLARPANELS DURCH DIE KLICKVERBINDUNGEN. 6 LEGEN SIE DAS MODUL AUF DIE SCHIENEN UND SCHIEBEN SIE ES RICHTUNG KLEMMEN.
- Seite 27 7 BEFESTIGEN SIE DIE SCHRAUBE DER ENDKLEMMEN, UM DAS PANEEL ZU SICHERN. DREHMOMENT VON 16,5 NM AUFBRINGEN. 16,5Nm MONTAGE DER NÄCHSTEN MODULE 1 KLICKEN SIE DIE 60-MM-MID-KLEMMEN AUF DEN SCHIENEN. 2× Optional:WiederholenSiedieSchritte1.1.und1.2.:KlickenSiedasMontagehilfeaufdasModulundKlickenSiedie Kabel des Moduls fest in die Kabelclip.
- Seite 28 2 LEGEN SIE DAS NÄCHSTE MODUL AUF DIE SCHIENEN UND SCHIEBEN SIE ES RICHTUNG KLEMMEN. 3 BEFESTIGEN SIE DIE SCHRAUBE DER ENDKLEMMEN, UM DAS PANEEL ZU SICHERN. DREHMOMENT VON 16,5 NM AUFBRINGEN. 16,5Nm WiederholenSiedieSchritteindiesemKapitelfürallePaneelederReihe. MONTAGE DES LETZTEN MODULS Optional:WiederholenSiedieSchritte1.1.und1.2.:KlickenSiedasMontagehilfeaufdasModulundklickenSiedie Kabel des Moduls fest in die Kabelclip.
- Seite 29 1 KLICKEN SIE DIE CLICKFIT EVO 60 ENDKLEMMEN AUF DEN SCHIENEN. 2 BEFESTIGEN SIE DIE SCHRAUBE DER ENDKLEMMEN, UM DAS PANEEL ZU SICHERN. DREHMOMENT VON 16,5 NM AUFBRINGEN. 16,5Nm 2×...
- Seite 30 3 SCHIEBEN SIE DIE ENDKAPPEN AUF DIE SCHIENEN. 2× MONTAGE DER SOLARMODULE MIT 35-MM-PANELKLEMMEN MONTAGE DES ERSTEN MODULS 1 OPTIONAL: KLICKEN SIE DAS MONTAGEHILFE AUF DAS MODUL. 2×...
- Seite 31 2 OPTIONAL: KLICKEN SIE DIE KABEL DES MODULS FEST IN DIE KABELCLIP. 3 KLICKEN SIE DIE UNIVERSAL-MODULKLEMME AUF DIE SCHIENEN. 2× 4 SCHIEBEN SIE DIE ENDKAPPEN AUF DIE SCHIENEN. 2×...
- Seite 32 5 DREHEN SIE DEN OBEREN TEIL DER MODULKLEMME ÜBER DIE ENDKAPPE. 6 OPTIONAL: FÜHREN SIE DIE KABEL DES SOLARPANELS DURCH DIE KLICKVERBINDUNGEN. 7 LEGEN SIE DAS MODUL AUF DIE SCHIENEN.
- Seite 33 8 SCHIEBEN SIE DAS MODUL RICHTUNG KLEMMEN. 9 SCHRAUBEN SIE DIE KLEMMEN AUF DAS MODUL. WENDEN SIE EIN DREHMOMENT VON 4,5 NM AN. 4,5Nm TR30...
- Seite 34 MONTAGE MEHRERER REIHEN 1 MONTIEREN SIE JEDE REIHE AN DIE VORHERIGE REIHE Halten Sie bei horizontalen Schienen immer einen Abstand von mindestens 12 mm zwischen jeder Paneelreihe bzw. bei vertikalen Schienen zwischen jeder Paneelsäule ein. Befolgen Sie immer den Projektplan aus dem Kalkulator. DEMONTAGE UND RECYCLING ALLGEMEINE HINWEISE Halten Sie sich bei der Demontage und Entsorgung des Montagesystems stets an die örtlichen Gesetze und Vorschriften!
- Seite 35 Esdec Londenstraat 16 7418EEDeventer The Netherlands +31850702000 info@esdec.com www.esdec.com...
