6.13 Montage und Potenzialausgleich der Stabilisatoren

Die Stabilisatoren können optional geerdet werden. Die Überlappung zwischen den Stabilisatoren sorgt für die Erdung.
Verwenden Sie die Erdungsbügel zum Verbinden der Stabilisatoren mit dem Rest des Systems. HINWEIS! Das Diagramm
in Anhang Abschnitt 7.3.2 zeigt die Positionen der Erdungsbügel.

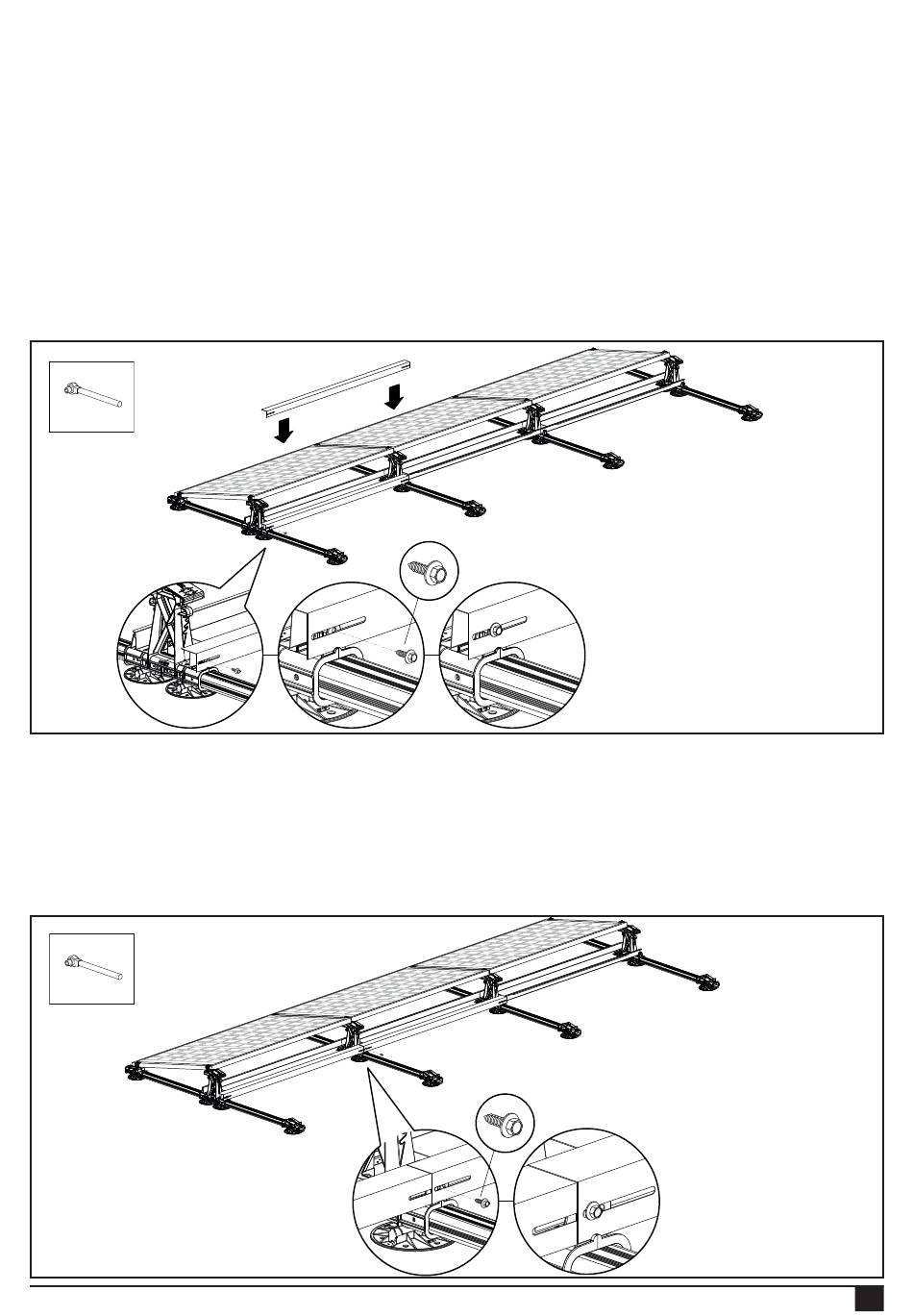

1. Platzieren Sie den 1. Stabilisator an der Rückseite der Solarmodule, sodass die Unterkante des Stabilisators zwischen
den angehobenen Tragarmen der hohen Basiselemente liegt und die Seite des Stabilisators so eben wie möglich mit der
Außenkante des hohen Basiselements abschließt.
2. Befestigen Sie nur eine Seite des Stabilisators (anstatt der Kante des Modulfelds) am hohen Basiselement. Stecken
Sie eine Montageschraube 6,5 x 19 in die Nut am Stabilisator und schrauben Sie sie in der unteren Montagebohrung
des hohen Basiselements fest. HINWEIS! Das maximale Anzugsmoment der Schraubverbindungen beträgt 4,5 Nm.
Vergewissern Sie sich, dass die Montageschrauben im Basiselement nicht rutschen. Beachten Sie das Werkzeughandbuch
zur Einstellung des richtigen Anzugsmoments.
Platzieren Sie den 2. Stabilisator an der Rückseite der Solarmodule, sodass die Unterkante des Stabilisators zwischen den
angehobenen Tragarmen der hohen Basiselemente liegt und die Nuten der Stabilisatoren und die Schraubbohrungen der
hohen Basiselemente übereinander liegen. Montieren Sie nur eine Seite des Stabilisators (anstatt der Überlappung) am
hohen Basiselement, indem Sie die Montageschraube 6,5 x 19 in die Nut des Stabilisators stecken und sie in die
Montagebohrungen des hohen Basiselements schrauben. Wiederholen Sie die obigen Schritte für die weiteren
Stabilisatoren zwischen dem ersten und letzten Stabilisator. HINWEIS! Das maximale Anzugsmoment der Schraub-
verbindungen beträgt 4,5 Nm. Vergewissern Sie sich, dass die Montageschrauben im Basiselement nicht rutschen.
Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
