6.4 Potenzialausgleich und Montage der Basisprofile an Basiselementen

Die hohen und niedrigen Basiselemente sind auch vormontiert lieferbar: 100-7022-S und 100-7031-S.
Wenn Sie diese selbst zusammenbauen, beachten Sie bitte die folgende Anleitung.
Erdung / Potenzialausgleich der Basisprofile (optional)
1. Stecken Sie die Erdungsfeder in die Nuten am hohen Basiselement, bevor das Basisprofil in das hohe Basiselement
geklickt wird. Bei Verwendung von 1 Erdungsfeder entsteht eine Verbindungsfläche von 3 mm . Bei Verwendung von zwei
2
Erdungsfedern (eine Feder an jeder Seite des Basiselements) entsteht eine Verbindungsfläche von 6 mm . Die Zähne der
2
Erdungsfeder greifen in die Basisprofile ein, wodurch eine solide und dauerhafte Verbindung entsteht.
2. Stellen Sie das hohe Basiselement (einschließlich Dachstütze) aufrecht hin und schieben Sie das Ende des Basisprofils
(Länge: 94 cm) in die Öffnung am hohen Basiselement, bis es einrastet.
3. Stecken Sie die Erdungsfeder in die Nuten am niedrigen Basiselement, bevor das Basisprofil in das niedrige Basis-
element geklickt wird.
4. Schieben Sie das niedrige Basiselement (einschließlich Dachstütze) auf das andere Ende des Basisprofils, bis es
einrastet.
5. Eine Seite des FlatFix Fusion-Segments ist jetzt fertig.

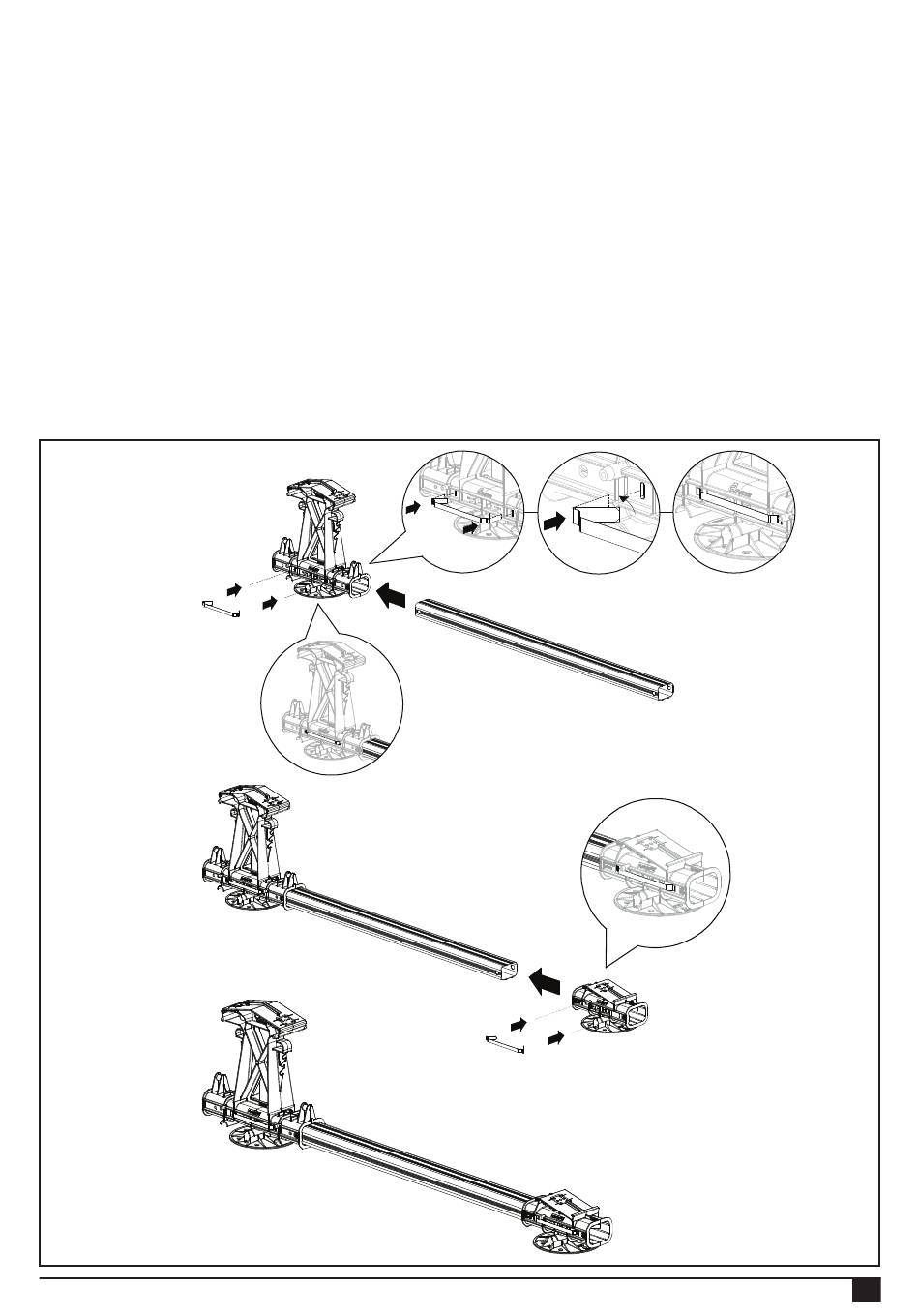

1.
2. KLICK!
4.
KLICK!
5.
3.
