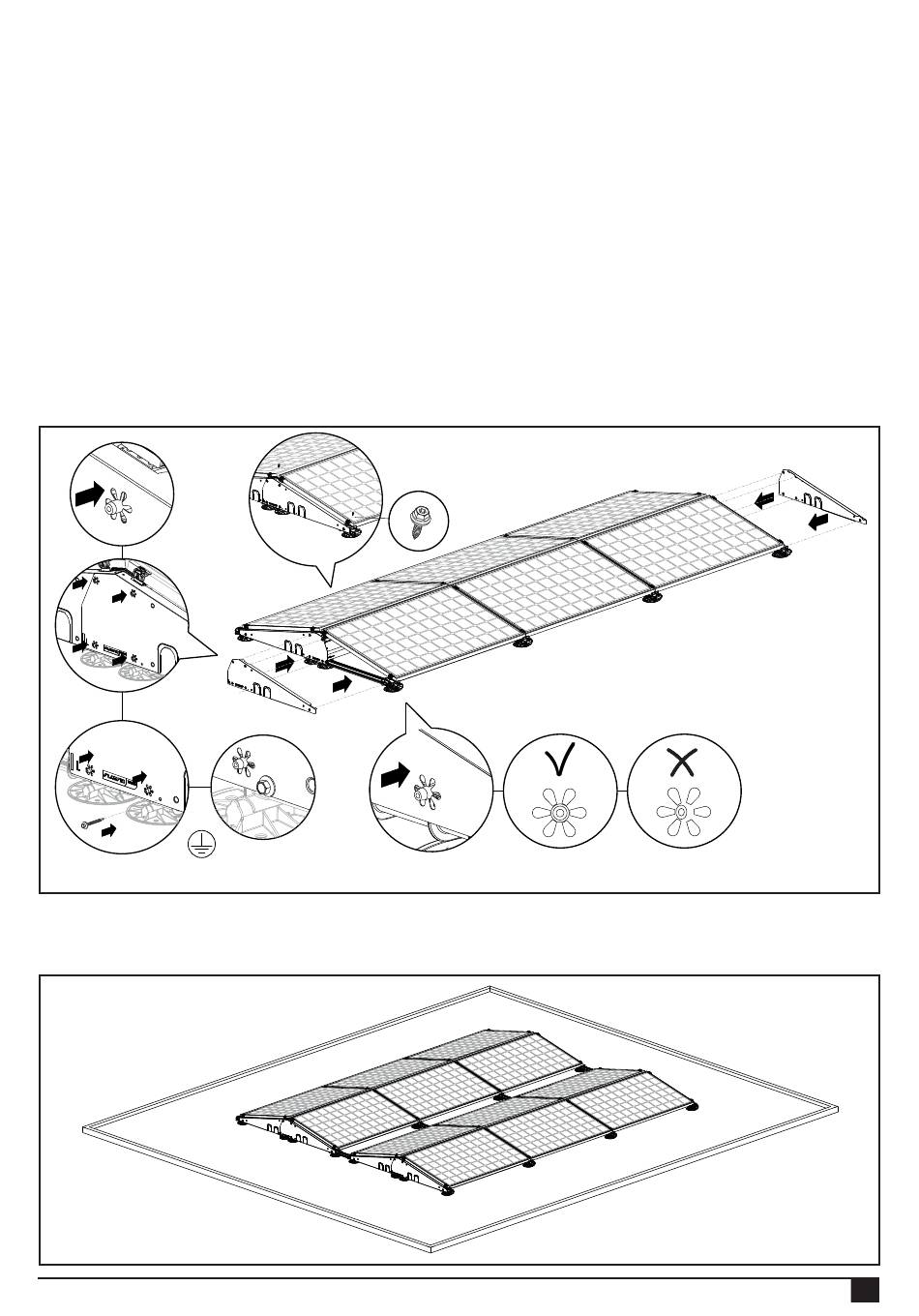

Platzieren Sie den 2. linken Winddeflektor an der linken Seite des Modulfelds und den 2. rechten Winddeflektor an der
rechten Seite. HINWEIS! Der Flansch am Winddeflektor muss immer zum Modulfeld zeigen.
Montieren Sie die 2 Winddeflektoren (links und rechts, mit Überlappung), indem Sie die Verriegelung an den Wind-
deflektoren über die Haltevorrichtungen an den Basiselementen drücken. Installieren Sie den Winddeflektor sorgfältig.
Vergewissern Sie sich, dass alle Laschen der Verriegelung eben in der Haltevorrichtung am Basiselement sitzen.
Drücken Sie den Winddeflektor fest, sodass er fest am Basiselement sitzt. Die Winddeflektoren können zusätzlich mit
einer gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr. 100-8085) auf der Höhe der hohen
und niedrigen Basiselemente befestigt werden. Wenn Sie diese erden möchten (optional), können Sie sie mit einer
gewindefurchenden Schraube 6,3 x 32 mm (Artikel-Nr. 100-3015) befestigen. Führen Sie diese Schraube durch den
Winddeflektor und das Basisprofil. Verwenden Sie das vorgebohrte Loch neben der unteren Verriegelung am Winddeflektor
als Führung. Die seitlichen Winddeflektoren sind jetzt geerdet und gesichert. Und die erste Reihe Solarmodule ist jetzt
bereit!
HINWEIS! Wenn die optionalen Kabelaustrittsführungen verwendet werden, müssen in den Winddeflektoren
Ausnehmungen angebracht werden. Siehe Anhang Abschnitt 7.2.2 für die Installation von Winddeflektoren bei
Kabelaustrittsführungen.
6,3x32
Artikel-Nr.:
100-3015
Jetzt können Sie mehrere Solarmodulreihen montieren. Dazu befolgen Sie die Installationsschritte in den Abschnitten 6.7
bis 6.16. Das Modulfeld ist nun fertig!
