ESDEC FlatFix Fusion Handbuch Seite 29

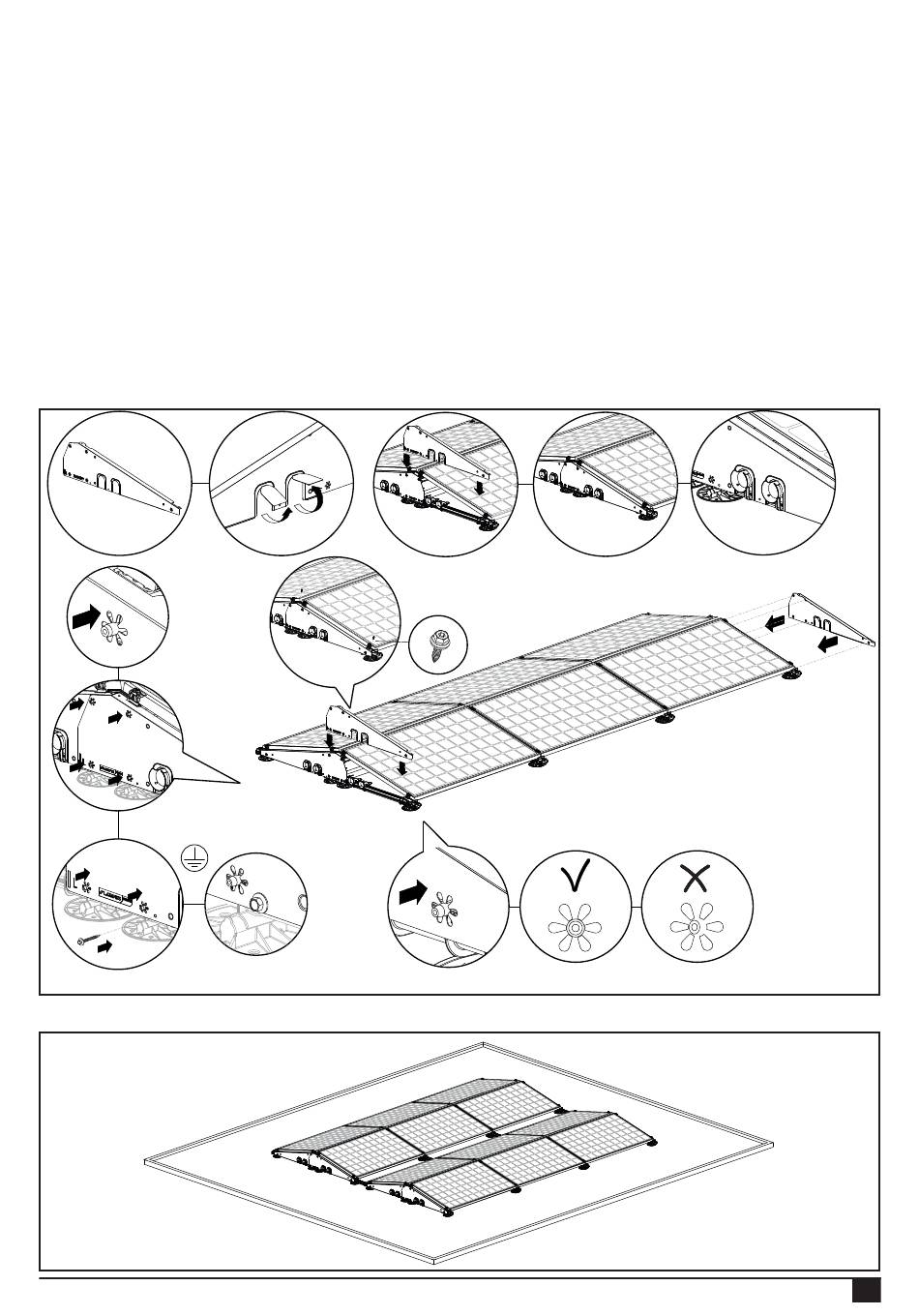

Platzieren Sie den 2. linken Winddeflektor an der linken Seite des Modulfelds und den 2. rechten Winddeflektor an der
rechten Seite. HINWEIS! Der Flansch am Winddeflektor muss immer zum Modulfeld zeigen.
Brechen Sie an der Seite, an der sich die Kabelaustrittsführungen befinden, die Durchstoßplatten an der Unterseite des
Winddeflektors aus und falten Sie diese nach innen, um an den notwendigen Stellen Ausnehmungen zu schaffen. Bringen
Sie den Winddeflektor mit den Ausnehmungen über den Kabelaustrittsführungen an.
Montieren Sie die 2 Winddeflektoren (links und rechts, mit Überlappung), indem Sie die Verriegelung an den Wind-
deflektoren über die Haltevorrichtungen an den Basiselementen drücken. Installieren Sie den Winddeflektor sorgfältig.
Vergewissern Sie sich, dass alle Laschen der Verriegelung eben in der Haltevorrichtung am Basiselement sitzen.
Drücken Sie den Winddeflektor fest, sodass er fest am Basiselement sitzt. Die Winddeflektoren können zusätzlich mit
einer gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-Nr. 100-8085) auf der Höhe der hohen
und niedrigen Basiselemente befestigt werden. Wenn Sie diese erden möchten (optional), können Sie sie mit einer
gewindefurchenden Schraube 6,3 x 32 mm (Artikel-Nr. 100-3015) befestigen. Führen Sie diese Schraube durch den Wind-
deflektor und das Basisprofil. Verwenden Sie das vorgebohrte Loch neben der unteren Verriegelung am Winddeflektor als
Führung. Die seitlichen Winddeflektoren sind jetzt geerdet und gesichert. Und die erste Reihe Solarmodule ist jetzt bereit!
1.
4.
6,3x32
Dann montieren Sie die nächste Solarmodulreihe. Das Modulfeld ist nun fertig!
Version 22.09.21
2.
5.
4.
Artikel-Nr.:
100-3015
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
6,0x25
Artikel-Nr.:
100-8085
3.
25
