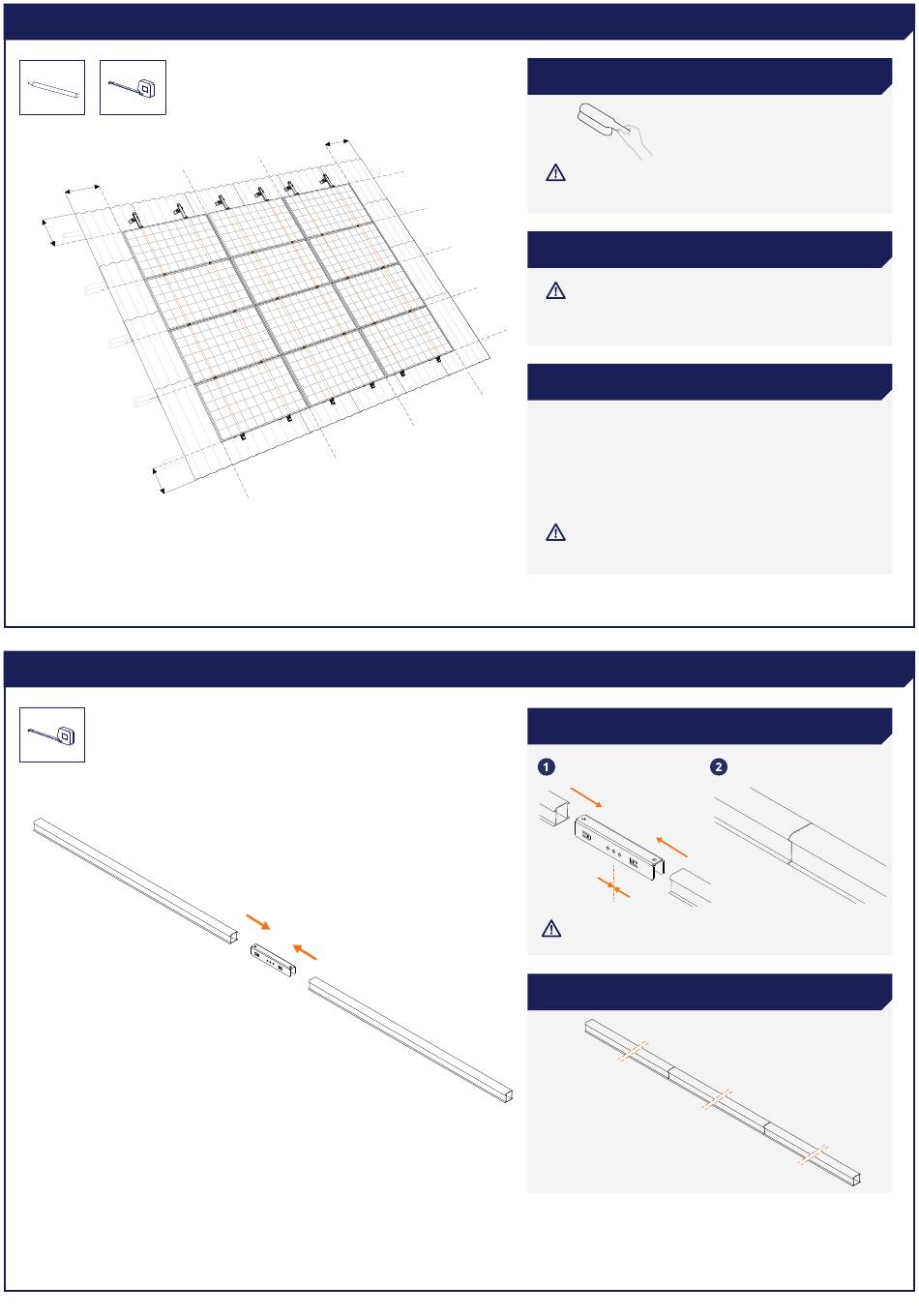

2 VORBEREITUNG MONTAGE

mind. 30 cm
mind.
30 cm
mind. 30 cm

3 VORMONTIEREN SCHIENEN (OPTIONAL)

mind. 30 cm
1 BESTIMMEN DES DACHZUSTANDS
Achtung:
Stellen Sie sicher, dass das Dach in gutem
Zustand ist! Und vergewissern Sie sich dass die Well-
platten sauber, trocken, flach und algenfrei usw. sind.
2 POSITION DER SOLARMODULE FESTLEGEN
Achtung:
Die Solarmodule sollten auf einer nicht be-
schatteten Dachfläche installiert werden. Schatten
wirkt sich negativ auf die Leistung der Solarmodule
aus.
3 AUSMESSEN UND ANZEICHNEN
1. Berechnen Sie anhand der Solarmodulmaße, wie viel Platz
dafür benötigt wird.
2. Rund um die gesamte Solarmodulfläche ist 30 cm Rand
zum Ortgang, zum Dachfirst und zur Dachrinne freizu-
halten aufgrund der Windlast.
3. Konturen der Solarmodulfläche, Schienen und Bügel auf
der Dacheindeckung anzeichnen.
Achtung:
In vielen Fällen ist es nicht zulässig, auf den
Firstkomponenten zu montieren. Bitte erkundigen Sie
sich bei Ihrem Dachlieferanten.
1 GESAMTSCHIENENLÄNGE ERMITTELN UND SCHIENEN
ETWAIG MIT VERBINDUNGSSTÜCKEN VERBINDEN
Achtung:
Bei einer Gesamtschienenlänge von mehr als
15 Metern, ist eine Dehnungsfuge obligatorisch.
2 SCHIENEN MITEINANDER VERBINDEN BIS ZUR
GEWÜNSCHTEN GESAMTSCHIENENLÄNGE*
*
Falls notwendig
