6.9 Montage der Optimierer und Kabel

Das integrierte Kabelmanagement und die Befestigungen des Optimierers enthalten Klemmen, sodass die Kabel ordnungs-
gemäß verlegt und verstaut sind. In den hohen Basiselementen gibt es auch Ausnehmungen, durch die die Kabel geführt
werden können. Dies sorgt dafür, dass die Kabel nicht direkt auf dem (nassen) Dach liegen. Für die Installation beachten
Sie die folgenden Schritte:

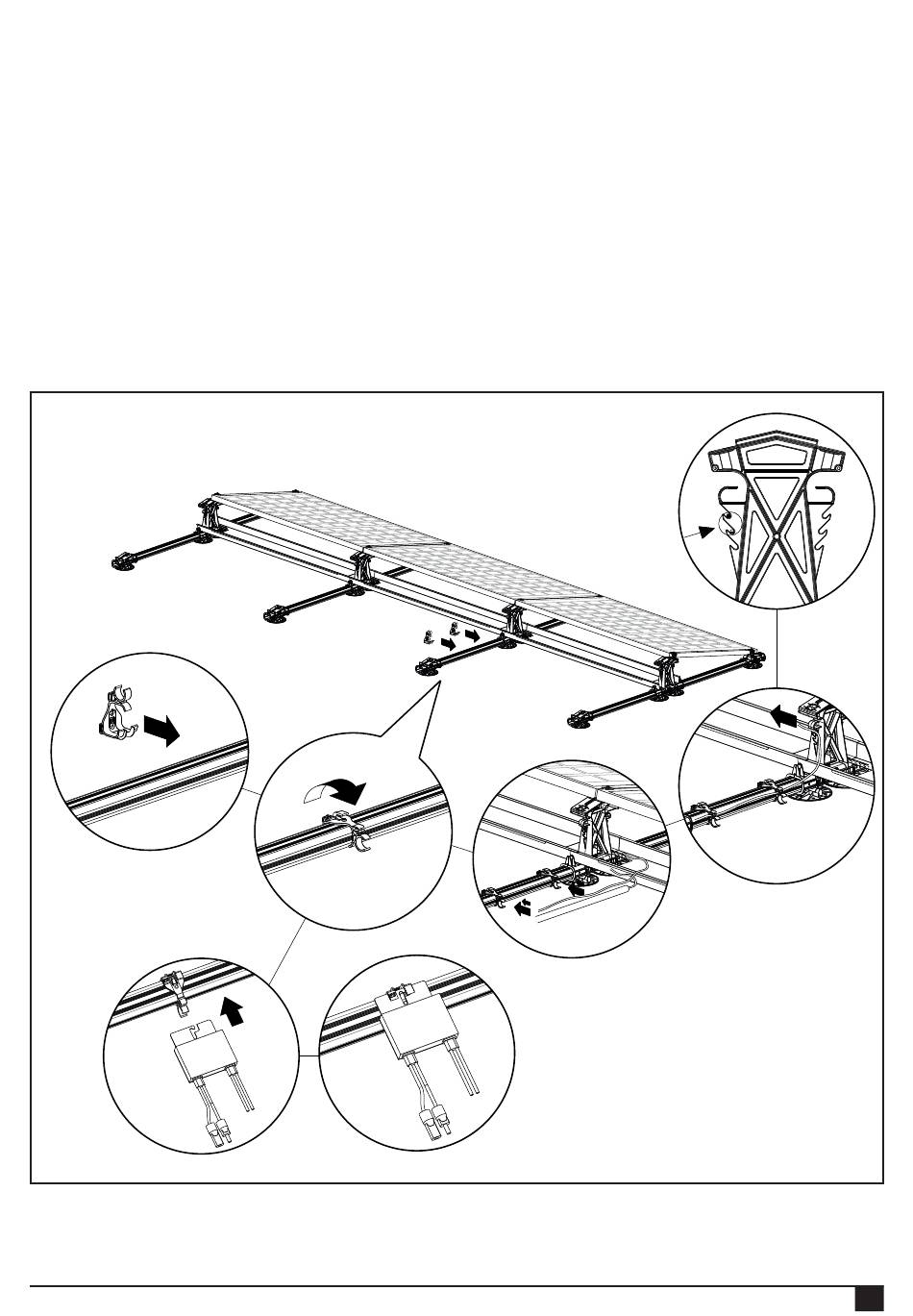

1. Platzieren Sie die Klemmen an der schmalen Seite der Basisprofile.
2. Drehen Sie die Klemmen so, dass sie über die breite Seite der Basisprofile greifen.
3. Führen Sie die Kabel durch die Ausnehmungen. Die Klemmen enthalten auch eine Halterung für ein Rohr mit Ø25 mm.
4. Führen Sie das Ende des Kabels durch eine der Kabelführungen des hohen Basiselements.
5. Die Stecker des Solarmoduls können am hohen Basiselement in der Kabelführung befestigt werden.
Optional: Befestigen Sie den optionalen Optimierer an der Kabelklemme.
5.
1.
2.
CLICK! 4.
Ø25mm
3.
Option
