6.12 Potenzialausgleich mehrerer Reihen (optional)

Wenn das PV-System aus mehreren Reihen besteht, können diese Reihen mit einem mehradrigen Kabel von 6 mm2
mit speziellen Erdungsklemmen einfach geerdet werden. Der Entwurf der Erdungsklemmen gewährleistet eine gute und
dauerhafte Verbindung zwischen dem mehradrigen Kabel und dem Solarmodul.

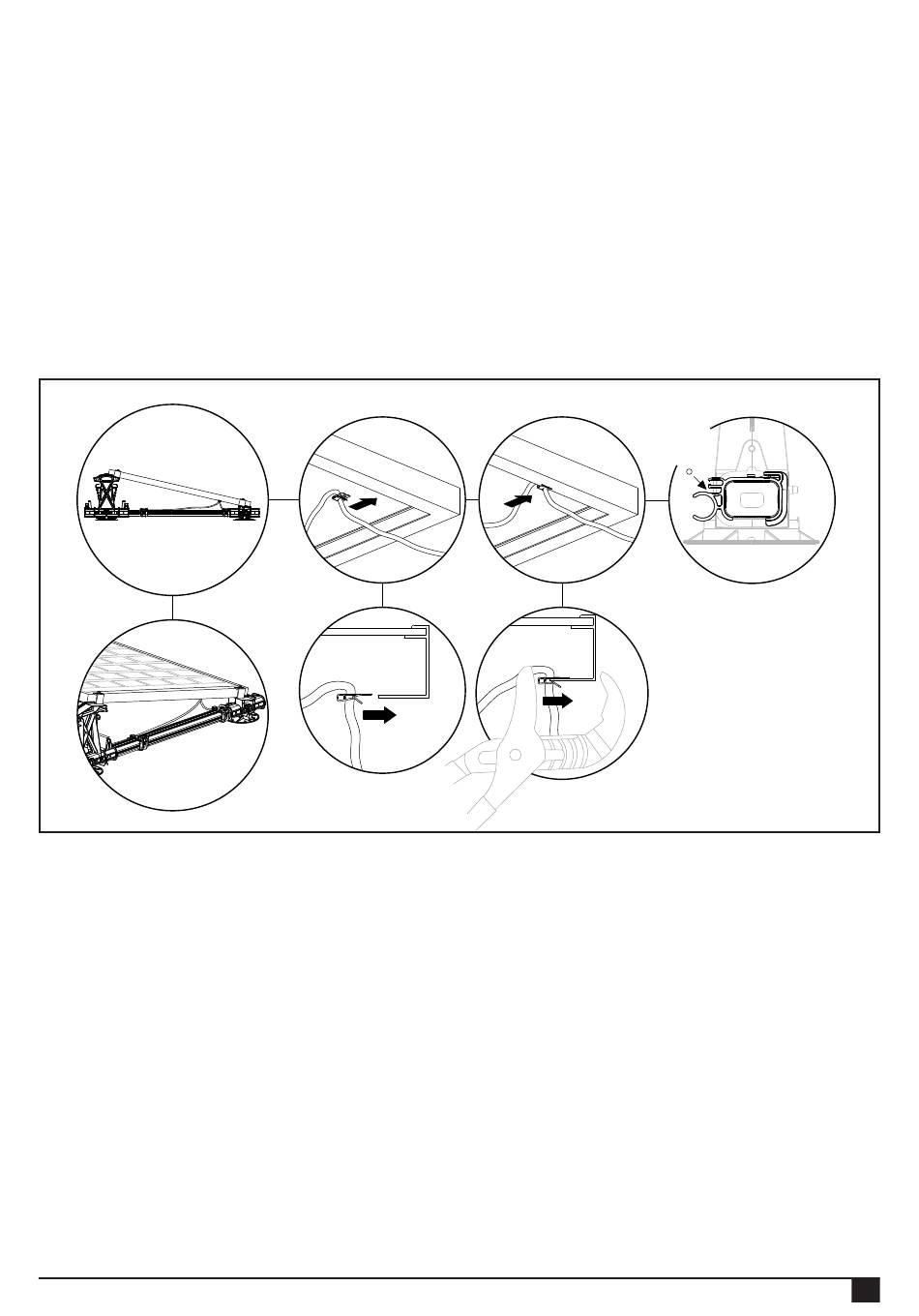

1. Das mehradrige Kabel auf einer Seite des Systems anbringen. Es kann einfach in den FlatFix Fusion-Kabelclip
eingeklemmt werden. Um das mehradrige Kabel mit dem Solarmodul zu verbinden, muss eine Schleife zum Solarmodul
angelegt werden.
2. Das mehradrige Kabel über die Erdungsklemme mit dem Solarmodul verbinden und in die Erdungsklemme einführen,
und die Erdungsklemme mit einer Zange fest mit dem Solarmodul verbinden. Eine Erdungsklemme an jedem ersten
Solarmodul in einer Reihe anbringen.
1.
Rev. 10.12.20 HANDBUCH FLATFIX FUSION MONTAGESYSTEM FÜR FLACHDÄCHER
2.
0,24 in
2
6 mm
2
16
