7.2.2 Montage der Winddeflektoren links/rechts

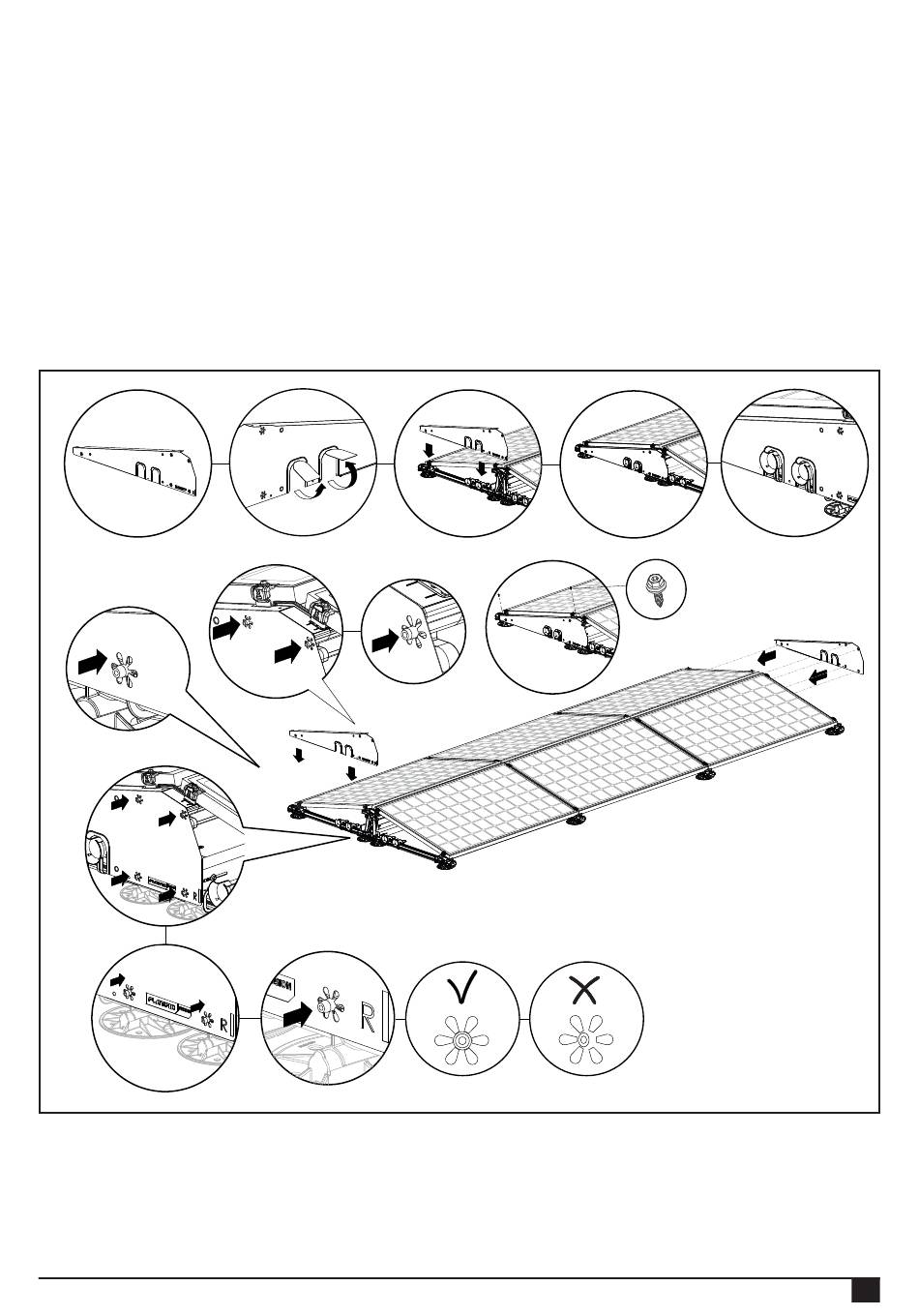

Platzieren Sie den linken Winddeflektor an der linken Seite des Modulfelds und den rechten Winddeflektor an der rechten
Seite.
HINWEIS! Der Flansch am Winddeflektor muss immer zum Modulfeld zeigen.
Brechen Sie an der Seite, an der sich die Kabelaustrittsführungen befinden, die Durchstoßplatten an der Unterseite des
Winddeflektors aus und falten Sie diese nach innen, um an den notwendigen Stellen Ausnehmungen zu schaffen. Bringen
Sie den Winddeflektor mit den Ausnehmungen über den Kabelaustrittsführungen an.
Montieren Sie die 2 Winddeflektoren (links und rechts), indem Sie die Verriegelung an den Winddeflektoren über die Halte-
vorrichtungen an den Basiselementen drücken. Installieren Sie den Winddeflektor sorgfältig. Vergewissern Sie sich, dass
alle Laschen der Verriegelung eben in der Haltevorrichtung am Basiselement sitzen. Drücken Sie den Winddeflektor fest,
sodass er fest am Basiselement sitzt.
Die Winddeflektoren können zusätzlich mit einer gewindefurchenden Blechschraube 6,0 x 25 mm SW10 HEX/T30 (Artikel-
Nr. 100-8085) auf der Höhe der hohen und niedrigen Basiselemente befestigt werden.
4.
4.
Version 22.09.21
1.
4.
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
2.
5.
3.
6,0x25
Artikel-Nr.:
100-8085
25
