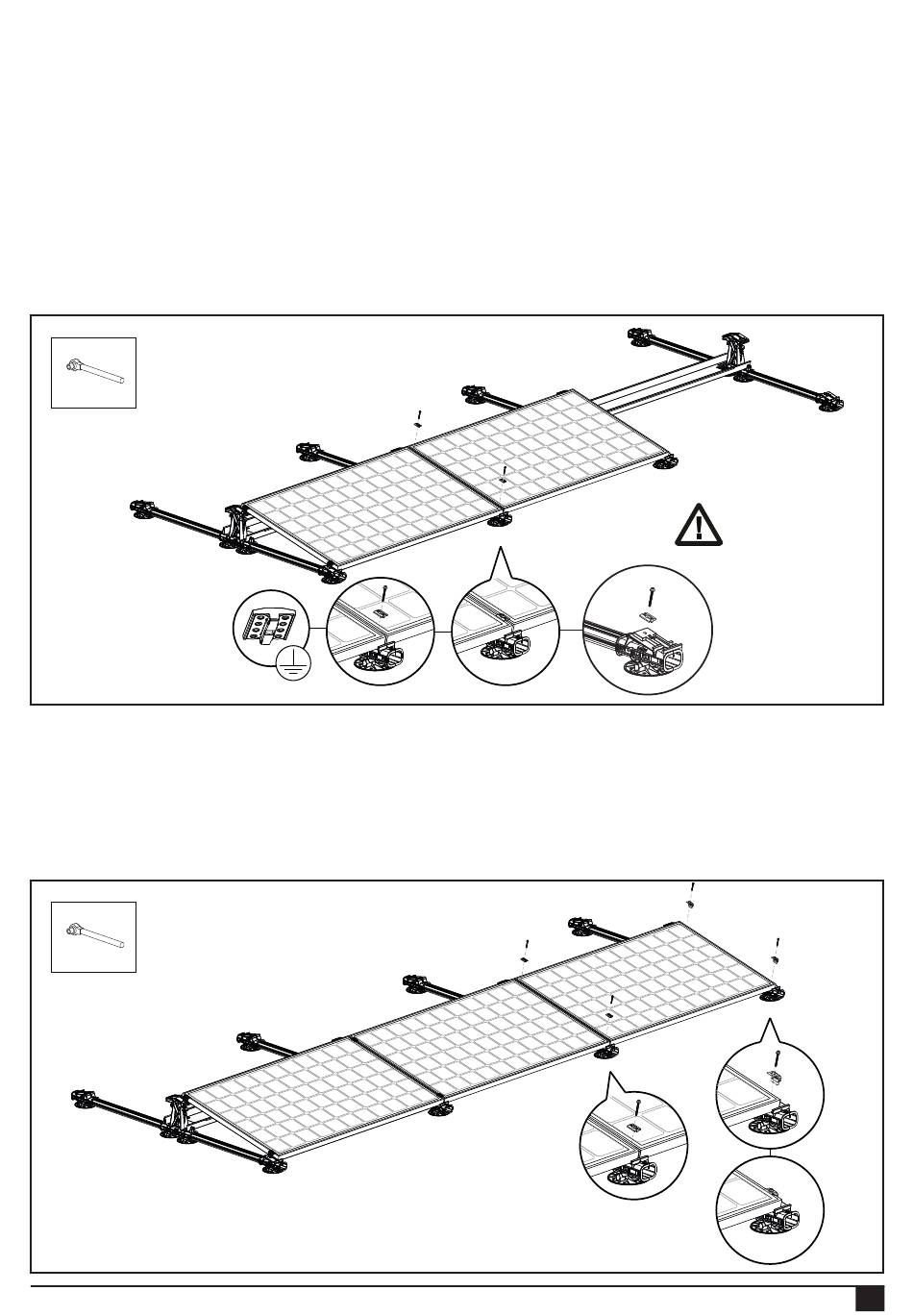

6.8 Potenzialausgleich und Installation weiterer Solarmodule

Setzen Sie das zweite Solarmodul auf die Basiselemente, sodass es zwischen den aufrechten Tragarmen liegt. Dann
schrauben Sie die Montageschraube mit einer Modulklemme in die Montagebohrungen der Basiselemente.
Die Modulklemme hat eine integrierte Potenzialausgleichsfunktion, sodass der Potenzialausgleich zwischen den Modulen
hergestellt ist. Danach kann der Potenzialausgleich der gesamten Reihe mit der Erdungsschiene erfolgen. HINWEIS! Siehe
schematische Darstellung in Anhang Abschnitt 7.2.
Vergewissern Sie sich, dass die Solarmodule richtig ausgerichtet sind, bevor Sie die Schraube anziehen!
HINWEIS! Das Mindestanzugsmoment der Schraubverbindung bei
8 Nm). Das Mindestanzugsmoment der Schraubverbindung bei
11 Nm). Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Wiederholen Sie die obigen Schritte für die anderen dazwischen liegenden Module.
Setzen Sie das letzte Solarmodul der Reihe auf die Basiselemente, sodass es zwischen den aufrechten Tragarmen liegt.
Dann schrauben Sie die Montageschraube mit einer Modulklemme in die Montagebohrungen der Basiselemente. Dann
schrauben Sie die beiden Endklemmen mit den Montageschrauben an den Montageöffnungen fest. Vergewissern Sie
sich, dass die Solarmodule vollständig gerade ausgerichtet sind, bevor Sie die Schraube anziehen!
HINWEIS! Das Mindestanzugsmoment der Schraubverbindung bei
8 Nm). Das Mindestanzugsmoment der Schraubverbindung bei
11 Nm). Beachten Sie das Werkzeughandbuch zur Einstellung des richtigen Anzugsmoments.
Wiederholen Sie die obigen Schritte für die anderen dazwischen liegenden Module.
Version 22.09.21
HANDBUCH FÜR DAS MONTAGESYSTEM FLATFIX FUSION FÜR FLACHDÄCHER
grauen
Klemmen (100-43xx) beträgt 7 Nm (maximal
schwarzen
Klemmen (100-44xx) beträgt 10 Nm (maximal
OPTION
grauen
Klemmen (100-43xx) beträgt 7 Nm (maximal
schwarzen
Klemmen (100-44xx) beträgt 10 Nm (maximal
Bei Verwendung
der niedrigen
Basiserweiterung,
100-7022-WP,
beachten Sie bitte
Anhang Abschnitt
7.1 für den
Schraubentyp.
