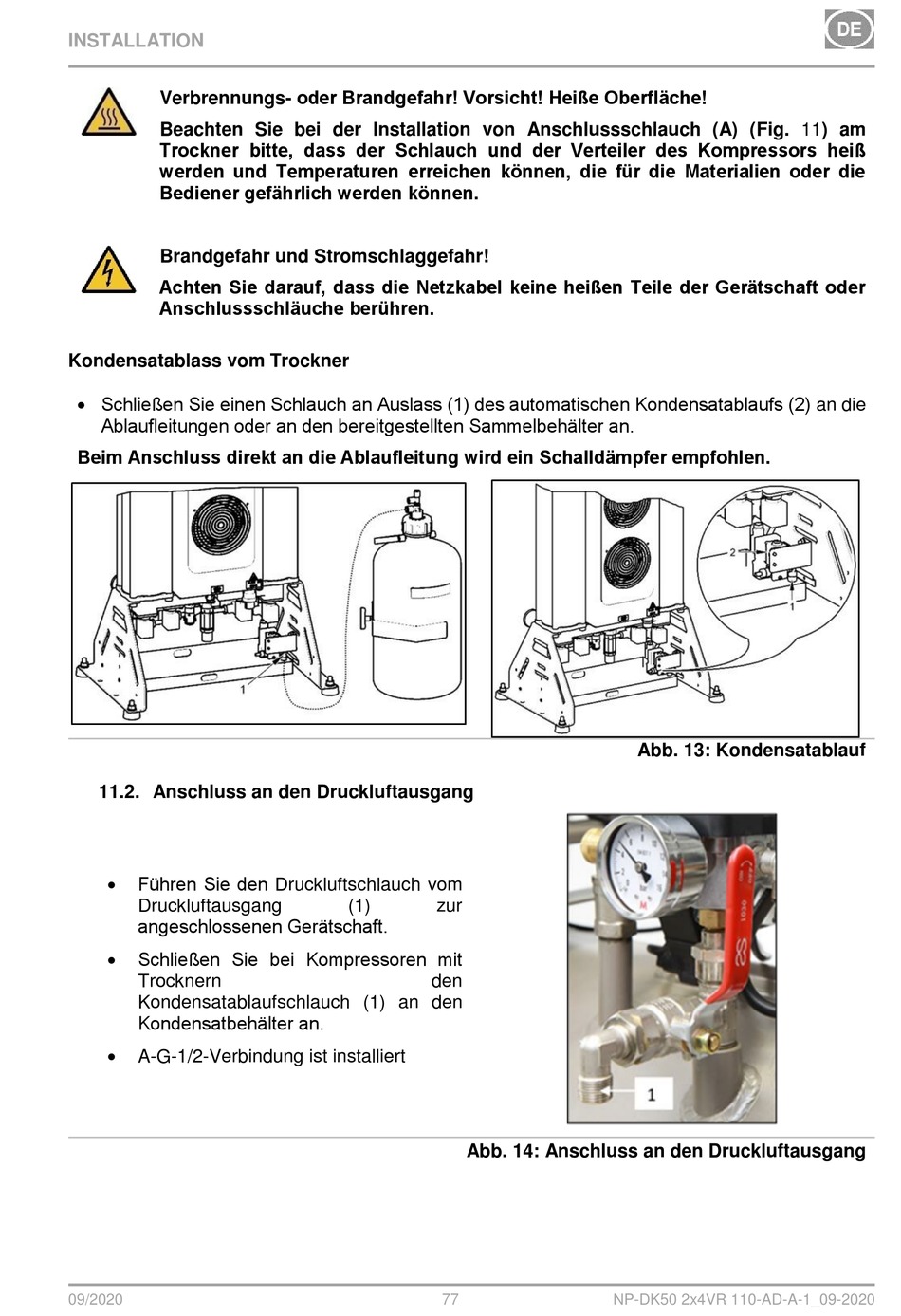

INSTALLATION
Verbrennungs- oder Brandgefahr! Vorsicht! Heiße Oberfläche!
Beachten Sie bei der Installation von Anschlussschlauch (A) (Fig. 11) am
Trockner bitte, dass der Schlauch und der Verteiler des Kompressors heiß
werden und Temperaturen erreichen können, die für die Materialien oder die
Bediener gefährlich werden können.
Brandgefahr und Stromschlaggefahr!
Achten Sie darauf, dass die Netzkabel keine heißen Teile der Gerätschaft oder
Anschlussschläuche berühren.
Kondensatablass vom Trockner
 Schließen Sie einen Schlauch an Auslass (1) des automatischen Kondensatablaufs (2) an die
Ablaufleitungen oder an den bereitgestellten Sammelbehälter an.
Beim Anschluss direkt an die Ablaufleitung wird ein Schalldämpfer empfohlen.

11.2. Anschluss an den Druckluftausgang


Führen Sie den Druckluftschlauch vom
Druckluftausgang
angeschlossenen Gerätschaft.

Schließen Sie bei Kompressoren mit
Trocknern
Kondensatablaufschlauch (1) an den
Kondensatbehälter an.

A-G-1/2-Verbindung ist installiert
09/2020
(1) zur
den
Abb. 14: Anschluss an den Druckluftausgang
77
Abb. 13: Kondensatablauf
