PRODUKTWARTUNG

Entfernen Sie das Magnetventil (4).

Entfernen Sie die Ventildichtung (4-1) vom Korpus.

Reinigen Sie den Ventilsitz von Verunreinigungen.

Reinigen Sie die 16 Schrauben vom Klebstoff zur Schraubensicherung.

Installieren Sie das Magnetventil (Abb. 32).

Installieren Sie die neue Ventildichtung (4-1).

Installieren Sie das neue Magnetventil mithilfe der 4 Schrauben (3) und verwenden
Sie eine Schraubensicherung an den Schraubengewinden (z. B. Loctite 243).

Setzen Sie die Magnetventilverbindung wieder ein und befestigen Sie diese mit einer
Schraube (1).

Schalten Sie den Kompressor ein.

Achten Sie auf Undichtigkeiten des Trockners.
Zusammenbau eines Magnetventils
Die Ersatz-Magnetventile werden als einzelne Ersatzteile geliefert. Das neue Ventil muss
zusammengebaut werden, bevor ein Magnetventil getauscht wird.

Montieren Sie die Magnetspule (4-5) am Ventilkorpus (4-4) und sichern Sie sie mit
der Mutter (4-6).

Setzen Sie die Membranfeder (4-3) in die Membran (4-2) ein und setzen Sie sie in
die montierte Magnetspule und die Korpusbaugruppe ein.
09/2020

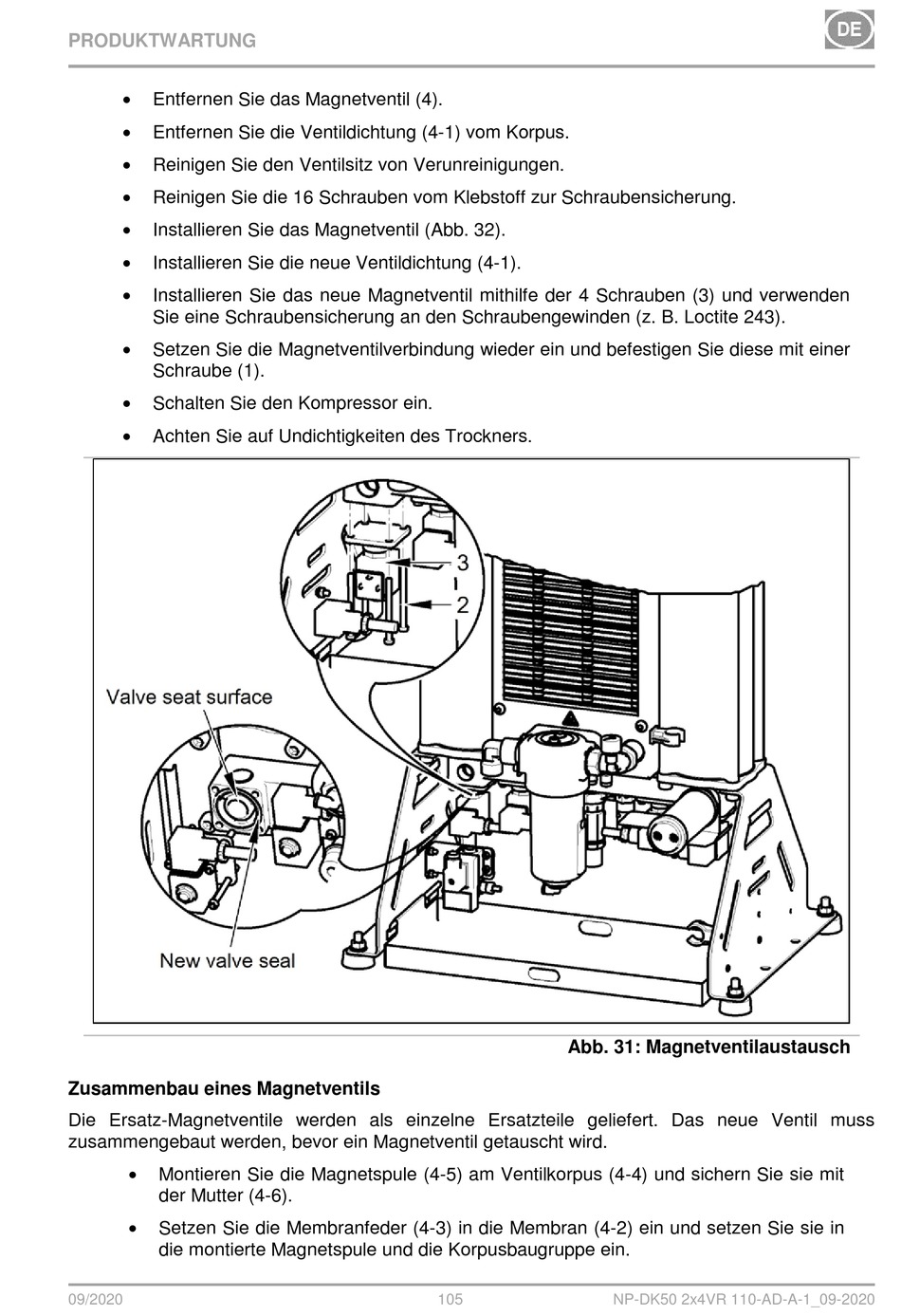

Abb. 31: Magnetventilaustausch
