INSTALLATION

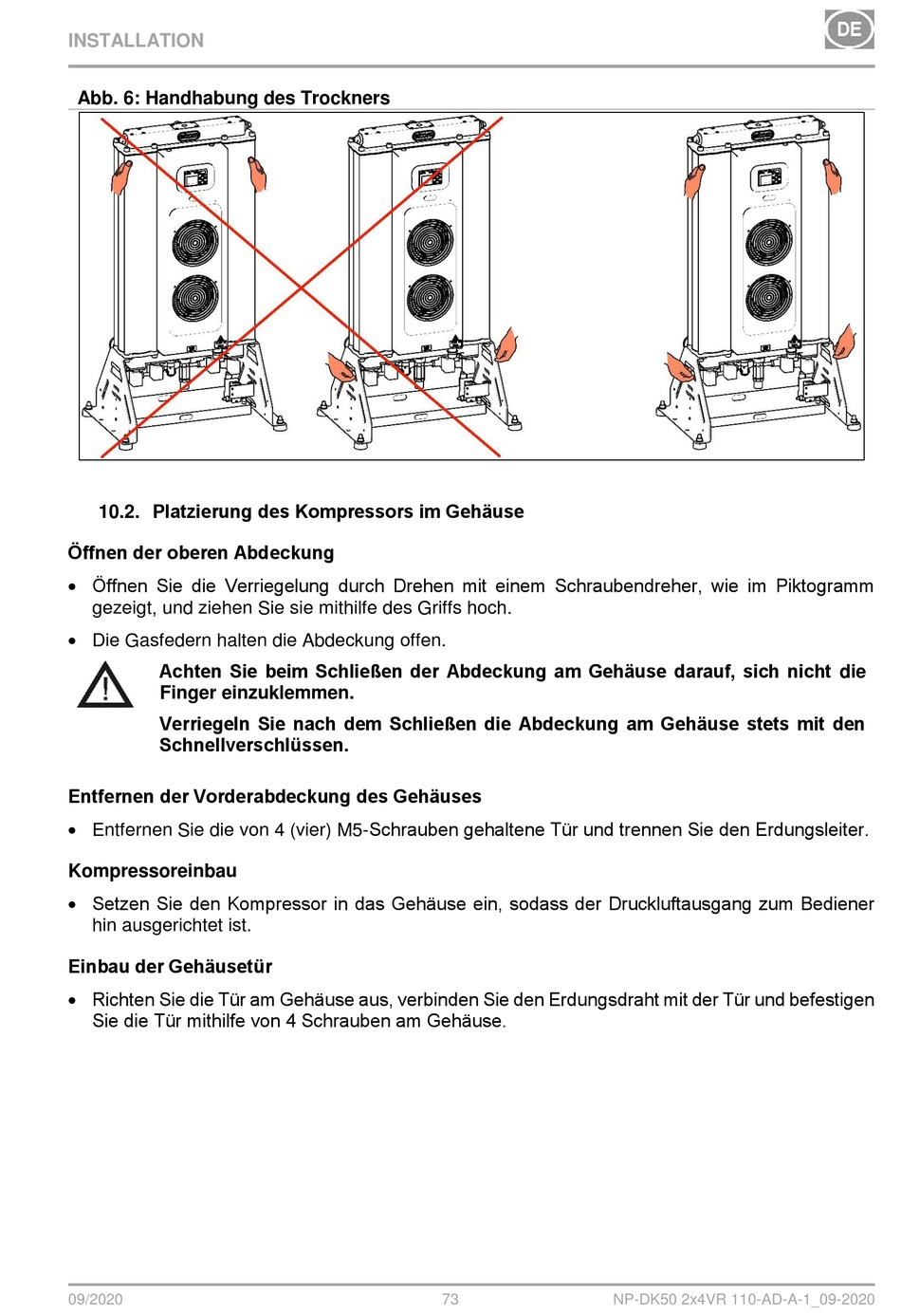

Abb. 6: Handhabung des Trockners
10.2. Platzierung des Kompressors im Gehäuse
Öffnen der oberen Abdeckung
 Öffnen Sie die Verriegelung durch Drehen mit einem Schraubendreher, wie im Piktogramm
gezeigt, und ziehen Sie sie mithilfe des Griffs hoch.
 Die Gasfedern halten die Abdeckung offen.
Achten Sie beim Schließen der Abdeckung am Gehäuse darauf, sich nicht die
Finger einzuklemmen.
Verriegeln Sie nach dem Schließen die Abdeckung am Gehäuse stets mit den
Schnellverschlüssen.
Entfernen der Vorderabdeckung des Gehäuses
 Entfernen Sie die von 4 (vier) M5-Schrauben gehaltene Tür und trennen Sie den Erdungsleiter.
Kompressoreinbau
 Setzen Sie den Kompressor in das Gehäuse ein, sodass der Druckluftausgang zum Bediener
hin ausgerichtet ist.
Einbau der Gehäusetür
 Richten Sie die Tür am Gehäuse aus, verbinden Sie den Erdungsdraht mit der Tür und befestigen
Sie die Tür mithilfe von 4 Schrauben am Gehäuse.
09/2020 73 NP-DK50 2x4VR 110-AD-A-1_09-2020
