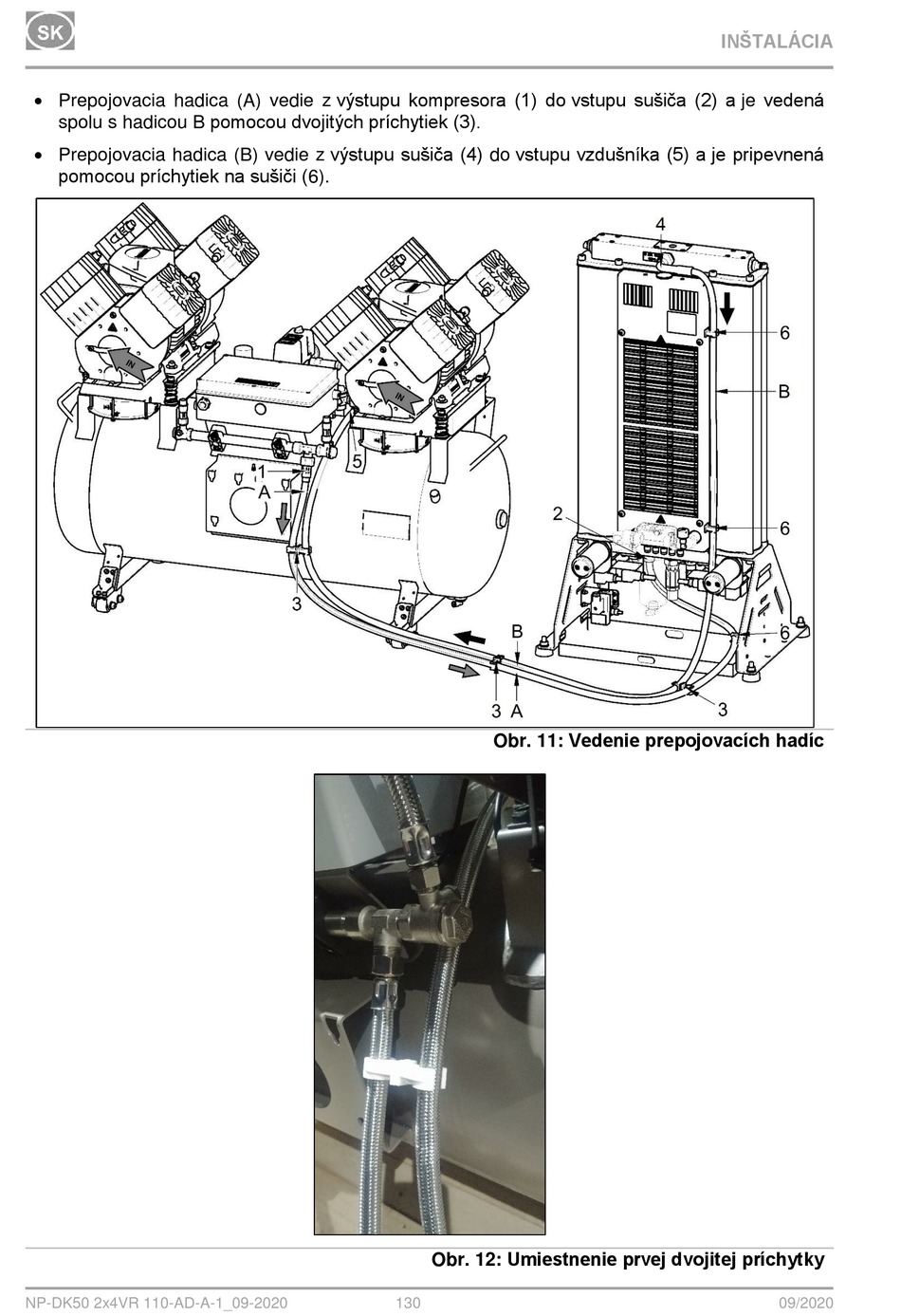

 Prepojovacia hadica (A) vedie z výstupu kompresora (1) do vstupu sušiča (2) a je vedená
spolu s hadicou B pomocou dvojitých príchytiek (3).
 Prepojovacia hadica (B) vedie z výstupu sušiča (4) do vstupu vzdušníka (5) a je pripevnená
pomocou príchytiek na sušiči (6).
NP-DK50 2x4VR 110-AD-A-1_09-2020
Obr. 11: Vedenie prepojovacích hadíc
Obr. 12: Umiestnenie prvej dvojitej príchytky
