400 V

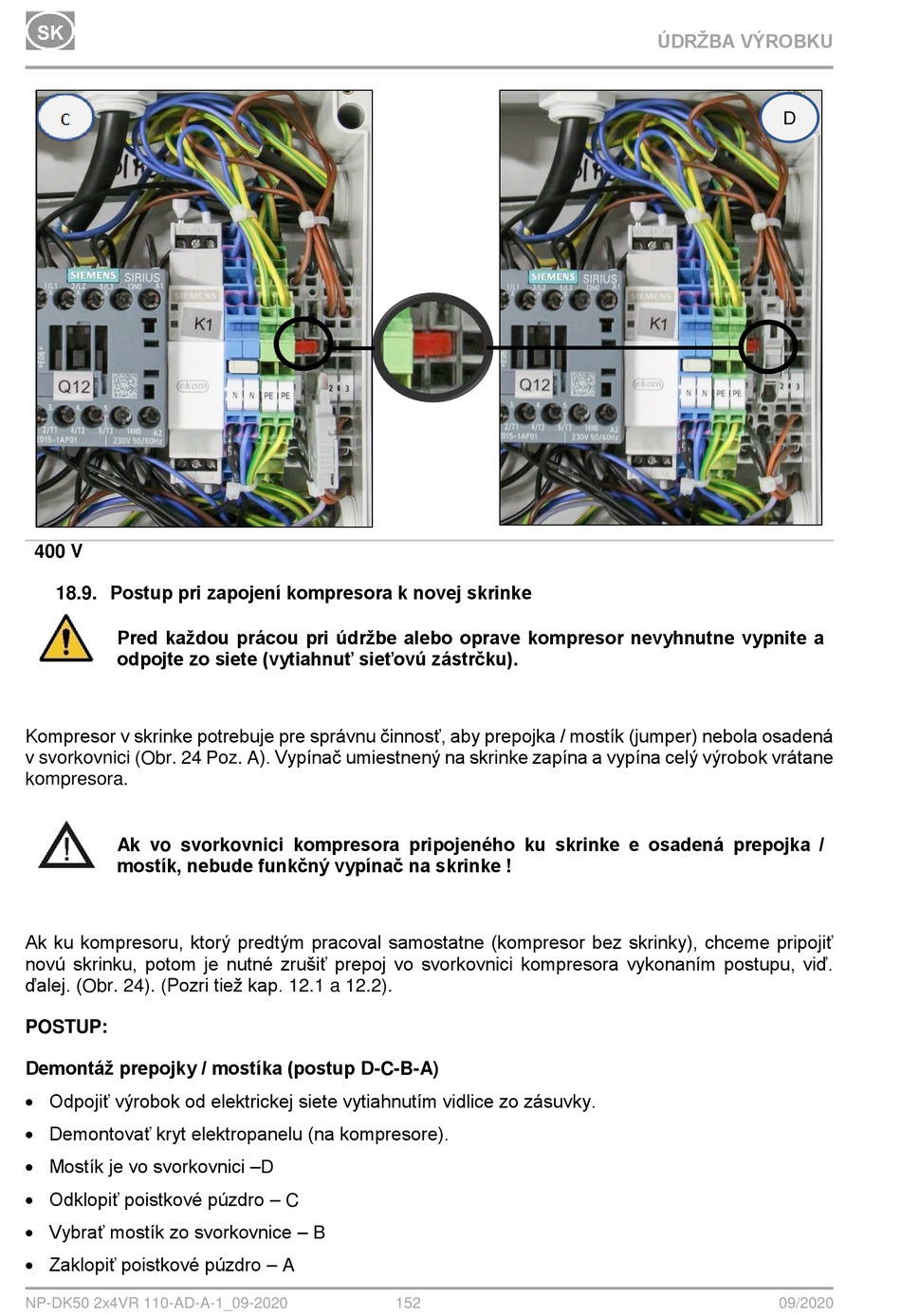

18.9. Postup pri zapojení kompresora k novej skrinke
Pred každou prácou pri údržbe alebo oprave kompresor nevyhnutne vypnite a
odpojte zo siete (vytiahnuť sieťovú zástrčku).
Kompresor v skrinke potrebuje pre správnu činnosť, aby prepojka / mostík (jumper) nebola osadená
v svorkovnici (Obr. 24 Poz. A). Vypínač umiestnený na skrinke zapína a vypína celý výrobok vrátane
kompresora.
Ak vo svorkovnici kompresora pripojeného ku skrinke e osadená prepojka /
mostík, nebude funkčný vypínač na skrinke !
Ak ku kompresoru, ktorý predtým pracoval samostatne (kompresor bez skrinky), chceme pripojiť
novú skrinku, potom je nutné zrušiť prepoj vo svorkovnici kompresora vykonaním postupu, viď.
ďalej. (Obr. 24). (Pozri tiež kap. 12.1 a 12.2).
POSTUP:
Demontáž prepojky / mostíka (postup D-C-B-A)
Odpojiť výrobok od elektrickej siete vytiahnutím vidlice zo zásuvky.
Demontovať kryt elektropanelu (na kompresore).
Mostík je vo svorkovnici –D
Odklopiť poistkové púzdro – C
Vybrať mostík zo svorkovnice – B
Zaklopiť poistkové púzdro – A
NP-DK50 2x4VR 110-AD-A-1_09-2020
152
ÚDRŽBA VÝROBKU
D
09/2020
