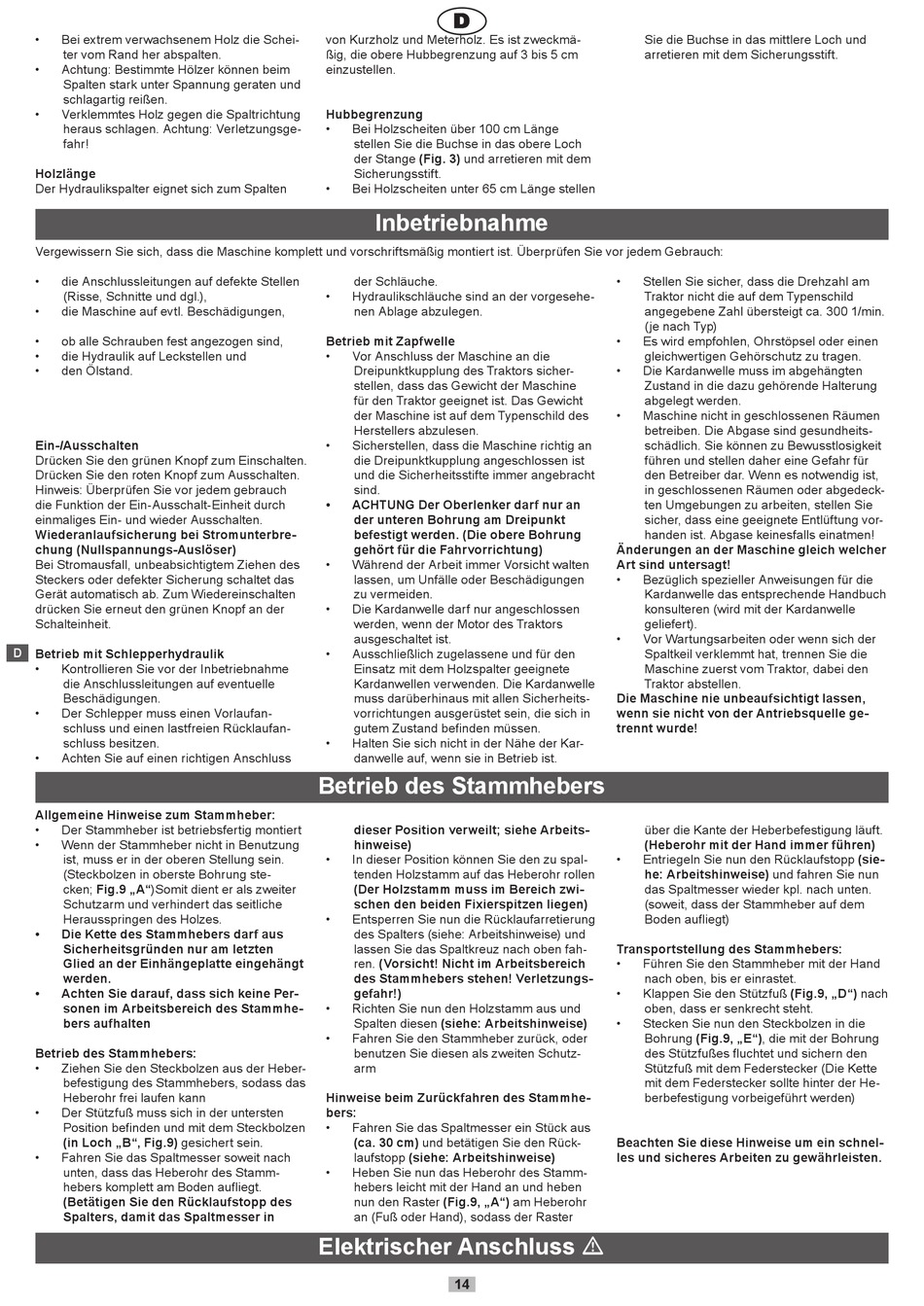

Betrieb Des Stammhebers - Scheppach OX 7-1020 Originalanleitung

• Bei extrem verwachsenem Holz die Schei-
ter vom Rand her abspalten.
• Achtung: Bestimmte Hölzer können beim
Spalten stark unter Spannung geraten und
schlagartig reißen.
• Verklemmtes Holz gegen die Spaltrichtung
heraus schlagen. Achtung: Verletzungsge-
fahr!
Holzlänge
Der Hydraulikspalter eignet sich zum Spalten
Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch:
• die Anschlussleitungen auf defekte Stellen
(Risse, Schnitte und dgl.),
• die Maschine auf evtl. Beschädigungen,
• ob alle Schrauben fest angezogen sind,
• die Hydraulik auf Leckstellen und
• den Ölstand.
Ein-/Ausschalten
Drücken Sie den grünen Knopf zum Einschalten.
Drücken Sie den roten Knopf zum Ausschalten.
Hinweis: Überprüfen Sie vor jedem gebrauch
die Funktion der Ein-Ausschalt-Einheit durch
einmaliges Ein- und wieder Ausschalten.
Wiederanlaufsicherung bei Stromunterbre-
chung (Null span nungs -Auslöser)
Bei Stromausfall, unbeabsichtigtem Ziehen des
Steckers oder defekter Sicherung schaltet das
Gerät automatisch ab. Zum Wiedereinschalten
drücken Sie erneut den grünen Knopf an der
Schalteinheit.
D
Betrieb mit Schlepperhydraulik
• Kontrollieren Sie vor der Inbetriebnahme
die Anschlussleitungen auf eventuelle
Beschädigungen.
• Der Schlepper muss einen Vorlaufan-
schluss und einen lastfreien Rücklaufan-
schluss besitzen.
• Achten Sie auf einen richtigen Anschluss
Allgemeine Hinweise zum Stammheber:
• Der Stammheber ist betriebsfertig montiert
• Wenn der Stammheber nicht in Benutzung
ist, muss er in der oberen Stellung sein.
(Steckbolzen in oberste Bohrung ste-
cken; Fig.9 „A")Somit dient er als zweiter
Schutzarm und verhindert das seitliche
Herausspringen des Holzes.
• Die Kette des Stammhebers darf aus
Sicherheitsgründen nur am letzten
Glied an der Einhängeplatte eingehängt
werden.
• Achten Sie darauf, dass sich keine Per-
sonen im Arbeitsbereich des Stammhe-
bers aufhalten

Betrieb des Stammhebers:

• Ziehen Sie den Steckbolzen aus der Heber-
befestigung des Stammhebers, sodass das
Heberohr frei laufen kann
• Der Stützfuß muss sich in der untersten
Position befinden und mit dem Steckbolzen
(in Loch „B", Fig.9) gesichert sein.
• Fahren Sie das Spaltmesser soweit nach
unten, dass das Heberohr des Stamm-
hebers komplett am Boden aufliegt.
(Betätigen Sie den Rücklaufstopp des
Spalters, damit das Spaltmesser in
von Kurzholz und Meterholz. Es ist zweckmä-
ßig, die obere Hubbegrenzung auf 3 bis 5 cm
einzustellen.
Hubbegrenzung
• Bei Holzscheiten über 100 cm Länge
stellen Sie die Buchse in das obere Loch
der Stange (Fig. 3) und arretieren mit dem
Sicherungsstift.
• Bei Holzscheiten unter 65 cm Länge stellen
Inbetriebnahme
der Schläuche.
• Hydraulikschläuche sind an der vorgesehe-
nen Ablage abzulegen.
Betrieb mit Zapfwelle
• Vor Anschluss der Maschine an die
Dreipunktkupplung des Traktors sicher-
stellen, dass das Gewicht der Maschine
für den Traktor geeignet ist. Das Gewicht
der Maschine ist auf dem Typenschild des
Herstellers abzulesen.
• Sicherstellen, dass die Maschine richtig an
die Dreipunktkupplung angeschlossen ist
und die Sicherheitsstifte immer angebracht
sind.
• ACHTUNG Der Oberlenker darf nur an
der unteren Bohrung am Dreipunkt
befestigt werden. (Die obere Bohrung
gehört für die Fahrvorrichtung)
• Während der Arbeit immer Vorsicht walten
lassen, um Unfälle oder Beschädigungen
zu vermeiden.
• Die Kardanwelle darf nur angeschlossen
werden, wenn der Motor des Traktors
ausgeschaltet ist.
• Ausschließlich zugelassene und für den
Einsatz mit dem Holzspalter geeignete
Kardanwellen verwenden. Die Kardanwelle
muss darüberhinaus mit allen Sicherheits-
vorrichtungen ausgerüstet sein, die sich in
gutem Zustand befinden müssen.
• Halten Sie sich nicht in der Nähe der Kar-
danwelle auf, wenn sie in Betrieb ist.
Betrieb des Stammhebers
dieser Position verweilt; siehe Arbeits-
hinweise)
• In dieser Position können Sie den zu spal-
tenden Holzstamm auf das Heberohr rollen
(Der Holzstamm muss im Bereich zwi-
schen den beiden Fixierspitzen liegen)
• Entsperren Sie nun die Rücklaufarretierung
des Spalters (siehe: Arbeitshinweise) und
lassen Sie das Spaltkreuz nach oben fah-
ren. (Vorsicht! Nicht im Arbeitsbereich
des Stammhebers stehen! Verletzungs-
gefahr!)
• Richten Sie nun den Holzstamm aus und
Spalten diesen (siehe: Arbeitshinweise)
• Fahren Sie den Stammheber zurück, oder
benutzen Sie diesen als zweiten Schutz-
arm
Hinweise beim Zurückfahren des Stammhe-
bers:
• Fahren Sie das Spaltmesser ein Stück aus
(ca. 30 cm) und betätigen Sie den Rück-
laufstopp (siehe: Arbeitshinweise)
• Heben Sie nun das Heberohr des Stamm-
hebers leicht mit der Hand an und heben
nun den Raster (Fig.9, „A") am Heberohr
an (Fuß oder Hand), sodass der Raster
Elektrischer Anschluss m
14
Sie die Buchse in das mittlere Loch und
arretieren mit dem Sicherungsstift.
• Stellen Sie sicher, dass die Drehzahl am
Traktor nicht die auf dem Typenschild
angegebene Zahl übersteigt ca. 300 1/min.
(je nach Typ)
• Es wird empfohlen, Ohrstöpsel oder einen
gleichwertigen Gehörschutz zu tragen.
• Die Kardanwelle muss im abgehängten
Zustand in die dazu gehörende Halterung
abgelegt werden.
• Maschine nicht in geschlossenen Räumen
betreiben. Die Abgase sind gesundheits-
schädlich. Sie können zu Bewusstlosigkeit
führen und stellen daher eine Gefahr für
den Betreiber dar. Wenn es notwendig ist,
in geschlossenen Räumen oder abgedeck-
ten Umgebungen zu arbeiten, stellen Sie
sicher, dass eine geeignete Entlüftung vor-
handen ist. Abgase keinesfalls einatmen!
Änderungen an der Maschine gleich welcher
Art sind untersagt!
• Bezüglich spezieller Anweisungen für die
Kardanwelle das entsprechende Handbuch
konsulteren (wird mit der Kardanwelle
geliefert).
• Vor Wartungsarbeiten oder wenn sich der
Spaltkeil verklemmt hat, trennen Sie die
Maschine zuerst vom Traktor, dabei den
Traktor abstellen.
Die Maschine nie unbeaufsichtigt lassen,
wenn sie nicht von der Antriebsquelle ge-
trennt wurde!
über die Kante der Heberbefestigung läuft.
(Heberohr mit der Hand immer führen)
Entriegeln Sie nun den Rücklaufstopp (sie-
•
he: Arbeitshinweise) und fahren Sie nun
das Spaltmesser wieder kpl. nach unten.
(soweit, dass der Stammheber auf dem
Boden aufliegt)
Transportstellung des Stammhebers:
• Führen Sie den Stammheber mit der Hand
nach oben, bis er einrastet.
• Klappen Sie den Stützfuß (Fig.9, „D") nach
oben, dass er senkrecht steht.
• Stecken Sie nun den Steckbolzen in die
Bohrung (Fig.9, „E"), die mit der Bohrung
des Stützfußes fluchtet und sichern den
Stützfuß mit dem Federstecker (Die Kette
mit dem Federstecker sollte hinter der He-
berbefestigung vorbeigeführt werden)
Beachten Sie diese Hinweise um ein schnel-
les und sicheres Arbeiten zu gewährleisten.
