Hausseite: Nord-Ost
Höhe über dem Boden: 2 m
Vorsicht!
Durchfeuchtung der Bausubstanz
Wasser kann durch die Durchführung der An-
schlussleitung des Außentemperaturfühlers
ins Gebäudeinnere dringen.
Versehen Sie die Anschlussleitung vor
der Durchführung mit einer Abtropf-
schlaufe.
Verhindern Sie, dass Wasser ins Gebäu-
deinnere dringen kann.
11. Führen Sie die Anschlussleitung ins Gebäudeinnere.
12. Schließen Sie den Außentemperaturfühler am Kommu-
nikationsmoduls (Steckplatz X2)an (→ Seite 48).

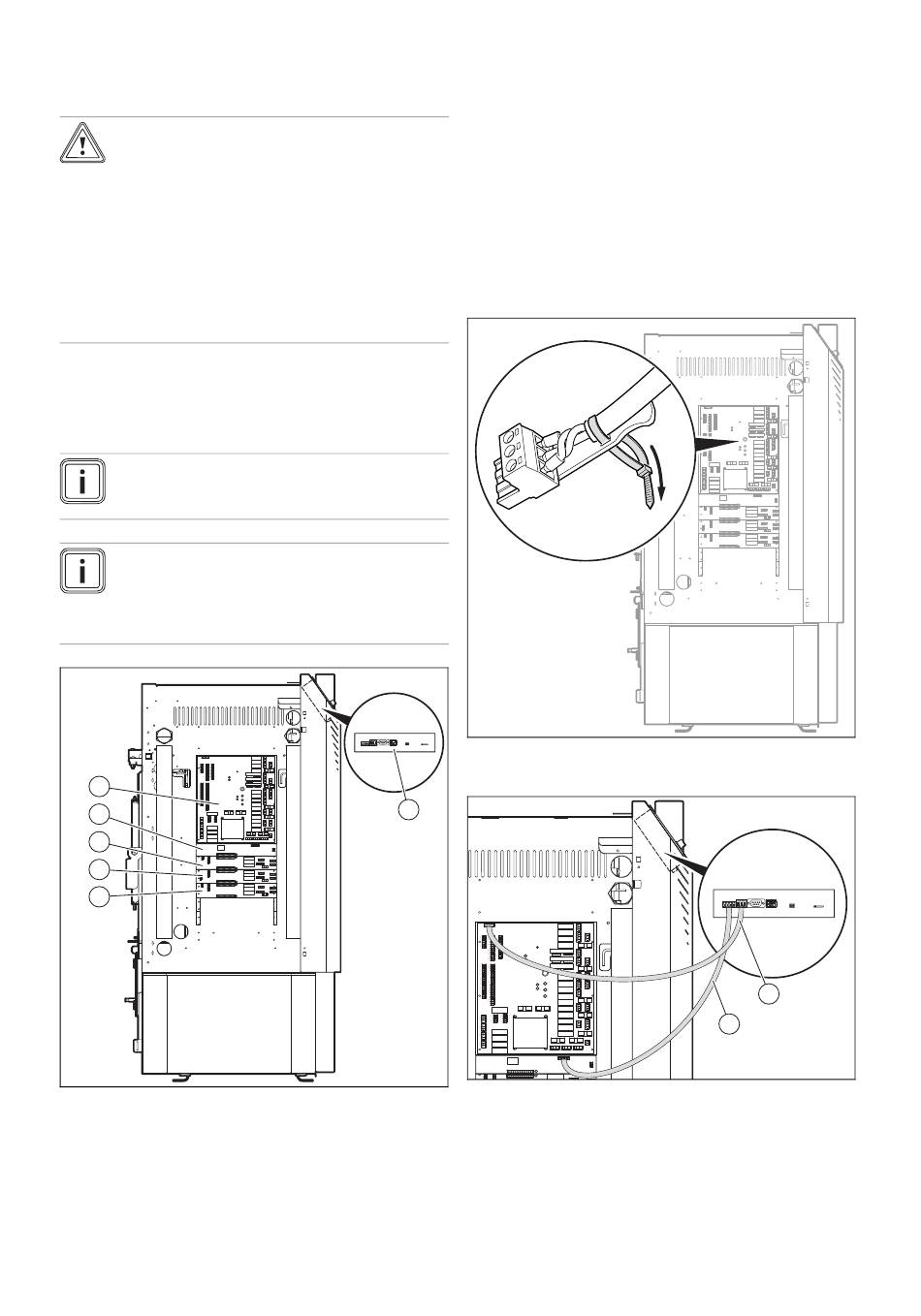

Steuerung anschließen
Hinweis
In der vorderen Verkleidung des Produkts befindet
sich ein Elektroplan.
Hinweis
Die Steuerung besteht aus Heizungssteuerungs-
modul, Leistungsteil, Kommunikationsmodul und
internen Erweiterungsmodulen (VKP 122/2:
max. 4, VKP 202/2 ... VKP 602/2: max. 5).
2
3
4
X3
5
6
1
Heizungssteuerungsmo-
dul
2
Leistungsteil
3
Kommunikationsmodul
13. Legen Sie die internen Erweiterungsmodule entspre-
chend den Bedürfnissen in der Steuerung an.
0020205224_01 renerVIT Installations- und Wartungsanleitung
1
X1
4
Speicherkreismodul
5
Pufferspeichermodul
6
Heizkreismodul
Speicherkreismodul (werksseitig vormontiert)
Heizkreismodul (werksseitig vormontiert)
Pufferspeichermodul (werksseitig vormontiert)
Weiteres Heizkreismodul (wenn vorhanden)
14. Isolieren Sie wenn möglich die Aderenden der Leitun-
gen ab.
15. Crimpen Sie wenn möglich Aderendhülsen an die Ade-
renden.
16. Befestigen Sie wenn möglich die Leitungen an den
Steckern.
17. Schließen Sie die Netzanschlussleitung und alle wei-
teren Anschlusskabel (z. B. Rücklaufpumpe) am Leis-
tungsteil und an den anderen Modulen an (→ Anhang).
18. Sichern Sie die Kabel an den beigelegten Zugentlas-
tungen mit Kabelbindern.
X54
X1
X1
X3
1
Verbindungskabel CAN-
Bus
19. Verbinden Sie das Heizungssteuerungsmodul mit dem
Leistungsteil (Verbindungskabel CAN-Bus (1)).
20. Verbinden Sie das Heizungssteuerungsmodul mit dem
Kommunikationsmodul (Verbindungskabel Spannungs-
versorgung (2)).
Installation 6
X1
X3
X1
X2
1
2
2
Verbindungskabel
Spannungsversorgung
17
