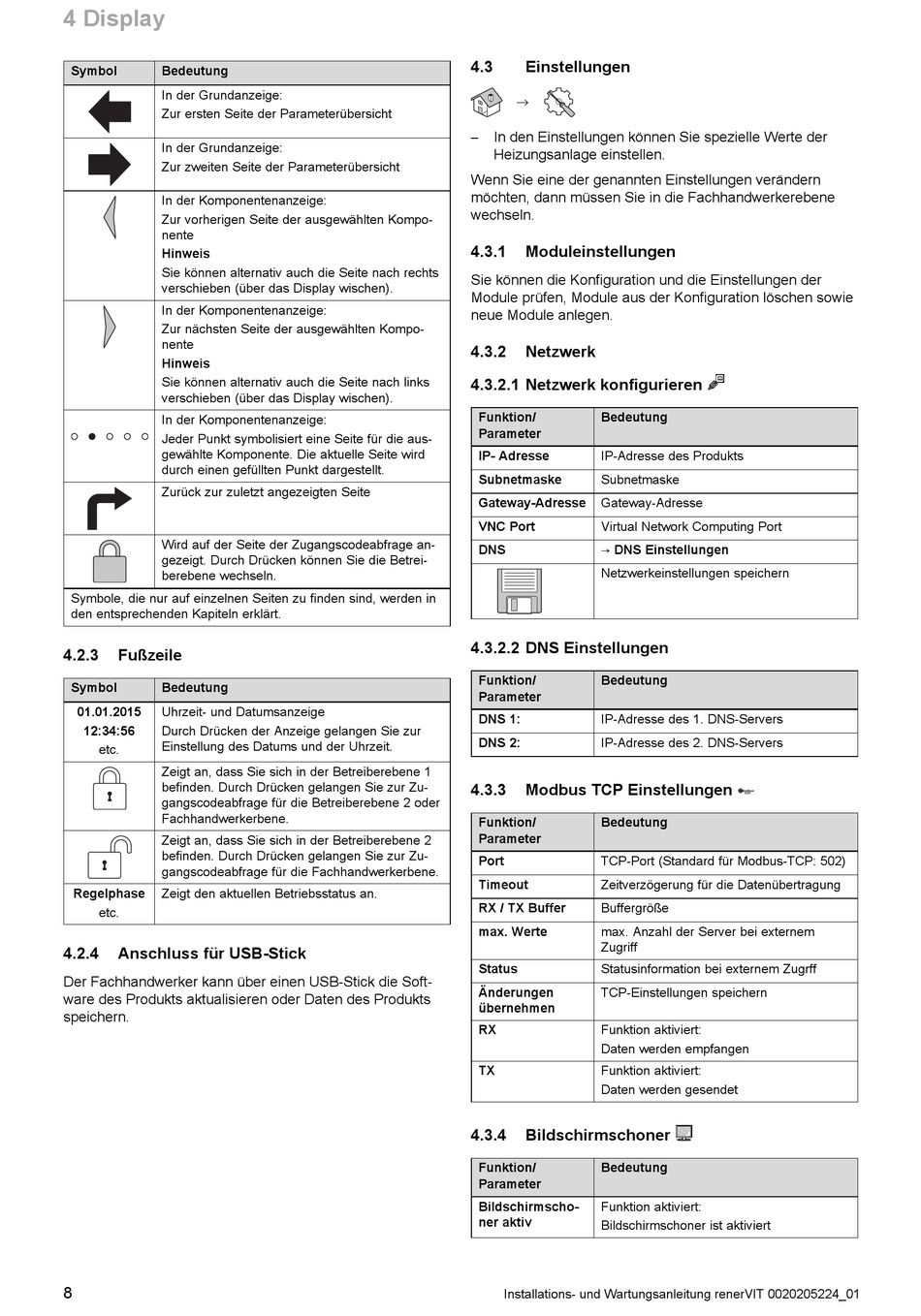

Einstellungen - Vaillant renerVIT VKP 2/2 Serie Installations- Und Wartungsanleitung

4 Display
Symbol Bedeutung
In der Grundanzeige:
Zur ersten Seite der Parameterübersicht
In der Grundanzeige:
Zur zweiten Seite der Parameterübersicht
In der Komponentenanzeige:
Zur vorherigen Seite der ausgewählten Kompo-
nente
Hinweis
Sie können alternativ auch die Seite nach rechts
verschieben (über das Display wischen).
In der Komponentenanzeige:
Zur nächsten Seite der ausgewählten Kompo-
nente
Hinweis
Sie können alternativ auch die Seite nach links
verschieben (über das Display wischen).
In der Komponentenanzeige:
Jeder Punkt symbolisiert eine Seite für die aus-
gewählte Komponente. Die aktuelle Seite wird
durch einen gefüllten Punkt dargestellt.
Zurück zur zuletzt angezeigten Seite
Wird auf der Seite der Zugangscodeabfrage an-
gezeigt. Durch Drücken können Sie die Betrei-
berebene wechseln.
Symbole, die nur auf einzelnen Seiten zu finden sind, werden in
den entsprechenden Kapiteln erklärt.
4.2.3 Fußzeile
Symbol Bedeutung
01.01.2015 Uhrzeit- und Datumsanzeige
12:34:56 Durch Drücken der Anzeige gelangen Sie zur
Einstellung des Datums und der Uhrzeit.
etc.
Zeigt an, dass Sie sich in der Betreiberebene 1
befinden. Durch Drücken gelangen Sie zur Zu-
gangscodeabfrage für die Betreiberebene 2 oder
Fachhandwerkerbene.
Zeigt an, dass Sie sich in der Betreiberebene 2
befinden. Durch Drücken gelangen Sie zur Zu-
gangscodeabfrage für die Fachhandwerkerbene.
Regelphase Zeigt den aktuellen Betriebsstatus an.
etc.
4.2.4 Anschluss für USB-Stick
Der Fachhandwerker kann über einen USB-Stick die Soft-
ware des Produkts aktualisieren oder Daten des Produkts
speichern.
8
4.3

Einstellungen


–
In den Einstellungen können Sie spezielle Werte der
Heizungsanlage einstellen.
Wenn Sie eine der genannten Einstellungen verändern
möchten, dann müssen Sie in die Fachhandwerkerebene
wechseln.
4.3.1 Moduleinstellungen
Sie können die Konfiguration und die Einstellungen der
Module prüfen, Module aus der Konfiguration löschen sowie
neue Module anlegen.
4.3.2 Netzwerk
4.3.2.1 Netzwerk konfigurieren
Funktion/ Bedeutung
Parameter
IP- Adresse IP-Adresse des Produkts
Subnetmaske Subnetmaske
Gateway-Adresse Gateway-Adresse
VNC Port Virtual Network Computing Port
→ DNS Einstellungen
DNS
Netzwerkeinstellungen speichern
4.3.2.2 DNS Einstellungen
Funktion/ Bedeutung
Parameter
DNS 1: IP-Adresse des 1. DNS-Servers
DNS 2: IP-Adresse des 2. DNS-Servers
4.3.3 Modbus TCP Einstellungen
Funktion/ Bedeutung
Parameter
Port TCP-Port (Standard für Modbus-TCP: 502)
Timeout Zeitverzögerung für die Datenübertragung
RX / TX Buffer Buffergröße
max. Werte max. Anzahl der Server bei externem
Zugriff
Status Statusinformation bei externem Zugrff
Änderungen TCP-Einstellungen speichern
übernehmen
RX Funktion aktiviert:
Daten werden empfangen
TX Funktion aktiviert:
Daten werden gesendet
4.3.4 Bildschirmschoner
Funktion/ Bedeutung
Parameter
Bildschirmscho- Funktion aktiviert:
ner aktiv
Bildschirmschoner ist aktiviert
