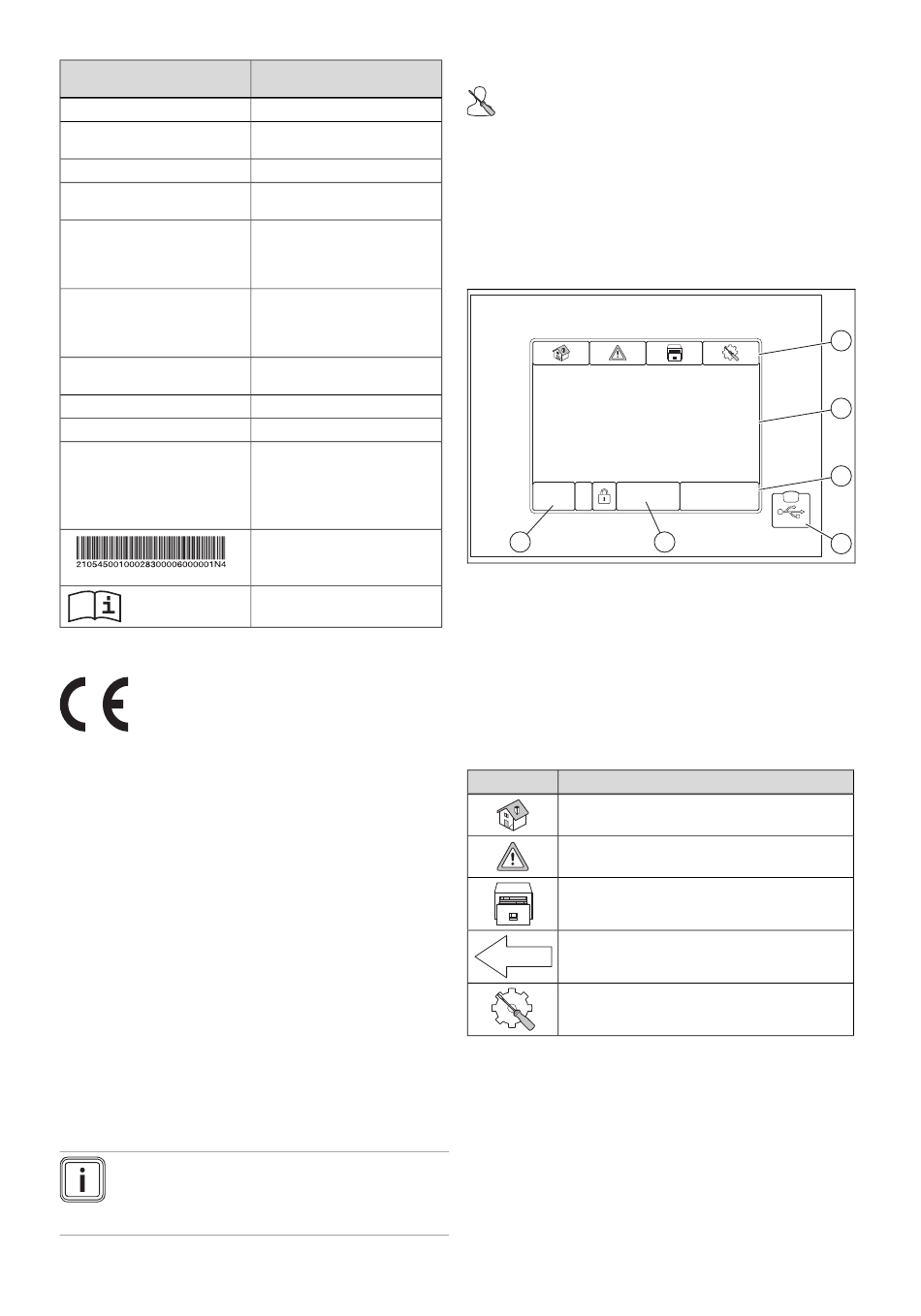

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4

Display

4.1

Fachhandwerkerebene

Der Regler des Produkts verfügt über drei Bedienebenen:
–
Betreiberebene 1
–
Betreiberebene 2
–
Fachhandwerkerebene
Über die Fachhandwerkerebene kann der Fachhandwerker
spezielle Werte der Heizungsanlage einstellen. Die Ein-
stellungen dürfen nur mit Fachkenntnissen vorgenommen
werden, deshalb ist diese Bedienebene mit einem Zugangs-
code geschützt.
Hinweis
Die Einstell- und Ablesemöglichkeiten für den Be-
treiber sind in der Betriebsanleitung des Produkts
beschrieben.
0020205224_01 renerVIT Installations- und Wartungsanleitung
Bedeutung
Märkte
Raumluftabhängiges Heizgerät
mit Gebläse
Elektrische Anschlussdaten
Kesselklasse nach EN303-
5:2012
Elektrische Leistungs-
aufnahme bei Nennleistung
/ Max. elektrische
Leistungsaufnahme
Nennwärmeleistung (Heizleis-
tung bei Vorlauftemperatur
80 °C und Rücklauftemperatur
60 °C)
Max. zulässige Kesseltempe-
ratur
Wasserinhalt Kessel
Max. zulässiger Kesseldruck
Brennstoffklasse nach EN303-
5:2012
Pellets nach ISO 17225-
2 A1 D06, DINplus, EN-
plus A1, Ö-Norm
Bar-Code mit Serialnummer,
7. bis 16. Ziffer bilden die
Artikelnummer
Alle Anleitungen lesen!
4.1.1

Zugang zur Fachhandwerkerebene

–
Das Fachhandwerker-Symbol zeigt an, dass Sie sich
aktuell in der Fachhandwerkerebene befinden.
▶
Um aus einer Betreiberebene in die Fachhandwerker-
ebene zu wechseln, geben Sie unter Passwort den Zu-
gangscode zur Fachhandwerkerebene ein.
–
Zugangscode zur Fachhandwerkerebene: 7400
4.2

Informations- und Bedienbereiche

01.01.2015
12:00:00
6
1 Kopfzeile
2

Mittlerer Bereich

3 Fußzeile
Das Produkt verfügt über ein Touch-Display, dass Sie wahl-
weise mit der Hand oder einem Stift bedienen können.
4.2.1 Kopfzeile
Symbol Bedeutung
Grundanzeige
Fehleranzeige
Komponentenanzeige
In bestimmten Menüs: Eine Einstellebene zurück
Einstellungsmenü
4.2.2 Mittlerer Bereich
Der mittlere Bereich ist der Hauptfunktionsbereich des Dis-
plays. Im mittleren Bereich können Sie sich Parameter der
Heizungsanlage anzeigen lassen:
–
Informationen (z. B. Temperaturanzeigen oder Kompo-
nentenübersichten)
–
Schaltflächen (z. B. zur Aktivierung von Komponenten)
–
Eingabefelder (für Temperaturwerte, Zeiten etc.)
Display 4
5
4 Anschluss für USB-Stick
(für Fachhandwerker)
5 Schaltfläche für Be-
triebszustände
6 Schaltfläche für Datum
und Uhrzeit
1
2
3
4
7
