2

Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VC AT 126/5‑5 H
VC AT 196/5‑5 H
VC AT 246/5‑5 H
VCW AT 196/5‑5 H
VCW AT 246/5‑5 H
3

Produktbeschreibung

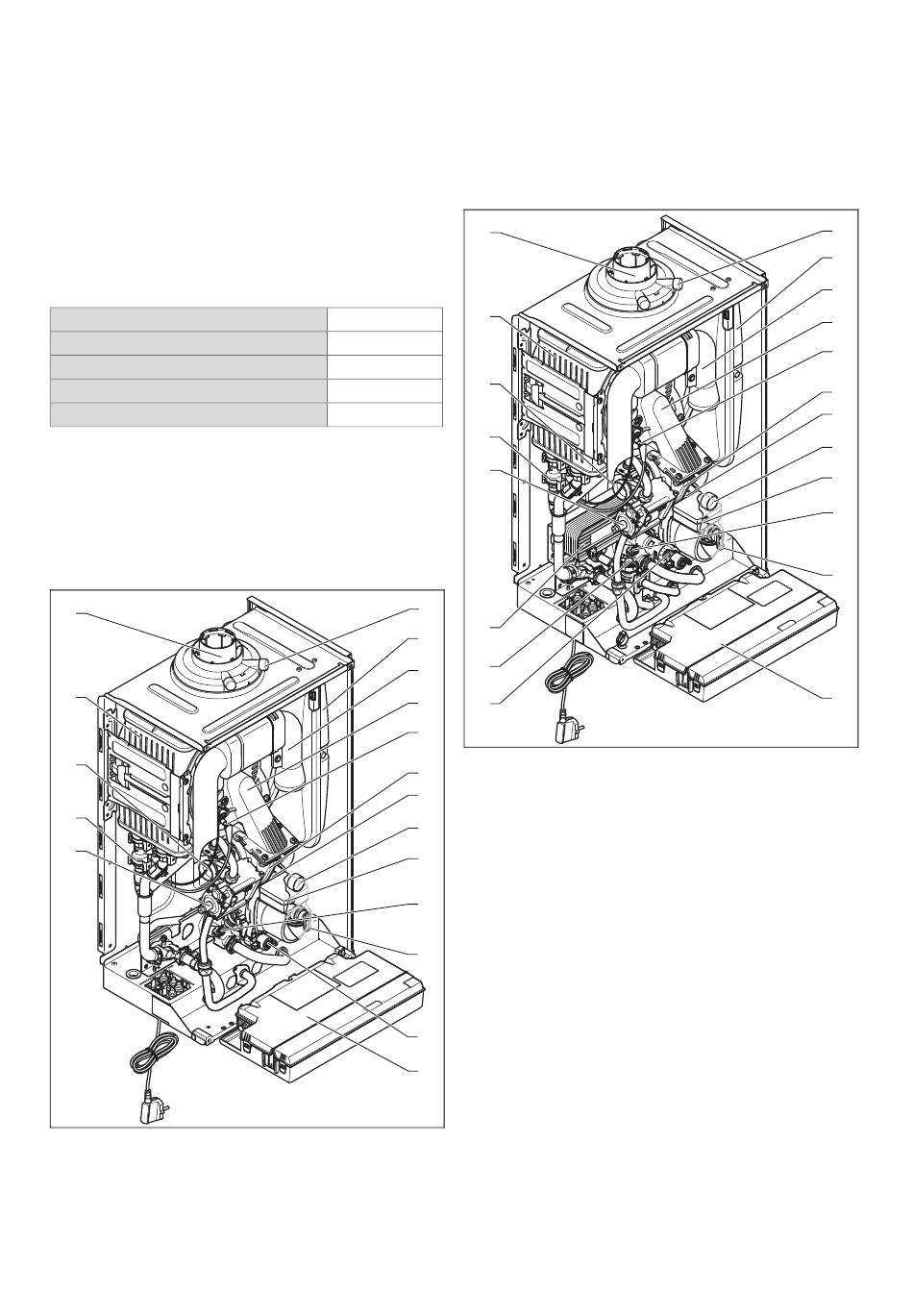

3.1

Produktaufbau

3.1.1 Funktionselemente Produkt nur für
Heizbetrieb
5
4
3
2
1
1 Gasarmatur
2 Wasserdrucksensor
3 Venturi mit Massestrom-
sensor
4 Wärmetauscher
0020245022_03 Installations- und Wartungsanleitung
0010021917
0010021918
0010021919
0010021920
0010021921
6
7
8
9
10
11
12
13
14
15
16
17
18
5 Anschluss für Luft-
Abgas-Führung
6 Messstutzen Abgas
7 Ausdehnungsgefäß
8 Luftansaugrohr
9 Thermo-Kompaktmodul
10 Zündelektrode
11 Gebläse
12 Schnellentlüfter
13 Manometer
3.1.2 Funktionselemente Produkt mit
Warmwasserbereitung
5
4
3
2
1
20
19
18
1 Gasarmatur
2 Wasserdrucksensor
3 Venturi mit Massestrom-
sensor
4 Wärmetauscher
5 Anschluss für Luft-
Abgas-Führung
6 Messstutzen Abgas
7 Ausdehnungsgefäß
8 Luftansaugrohr
9 Thermo-Kompaktmodul
10 Zündelektrode
14 Interne Pumpe
15 Überströmventil
16 Sicherheitsventil
17 Vorrangumschaltventil
18 Schaltkasten
6
7
8
9
10
11
12
13
14
15
16
17
11 Gebläse
12 Schnellentlüfter
13 Manometer
14 Interne Pumpe
15 Überströmventil
16 Sicherheitsventil
17 Schaltkasten
18 Vorrangumschaltventil
19 Flügelradsensor (Warm-
wasser)
20 Sekundär-Wärme-
tauscher
7
