6.
Heben Sie die linke Verkleidung aus den unteren Halte-
bolzen (C) heraus.
7.
Ziehen Sie den hinteren Teil der linken Verkleidung (D)
am oberen Ende seitwärts weg.
8.
Heben Sie die linke Verkleidung aus den unteren Halte-
bolzen (E) heraus.
Bedingungen: Die rechte Verkleidung muss für den Transport abgenom-
men werden.
▶
Entfernen Sie die Schrauben, mit denen die rechte Ver-
kleidung befestigt ist.
▶
Nehmen Sie die rechte Verkleidung genauso wie die
linke Verkleidung ab (F), (G).

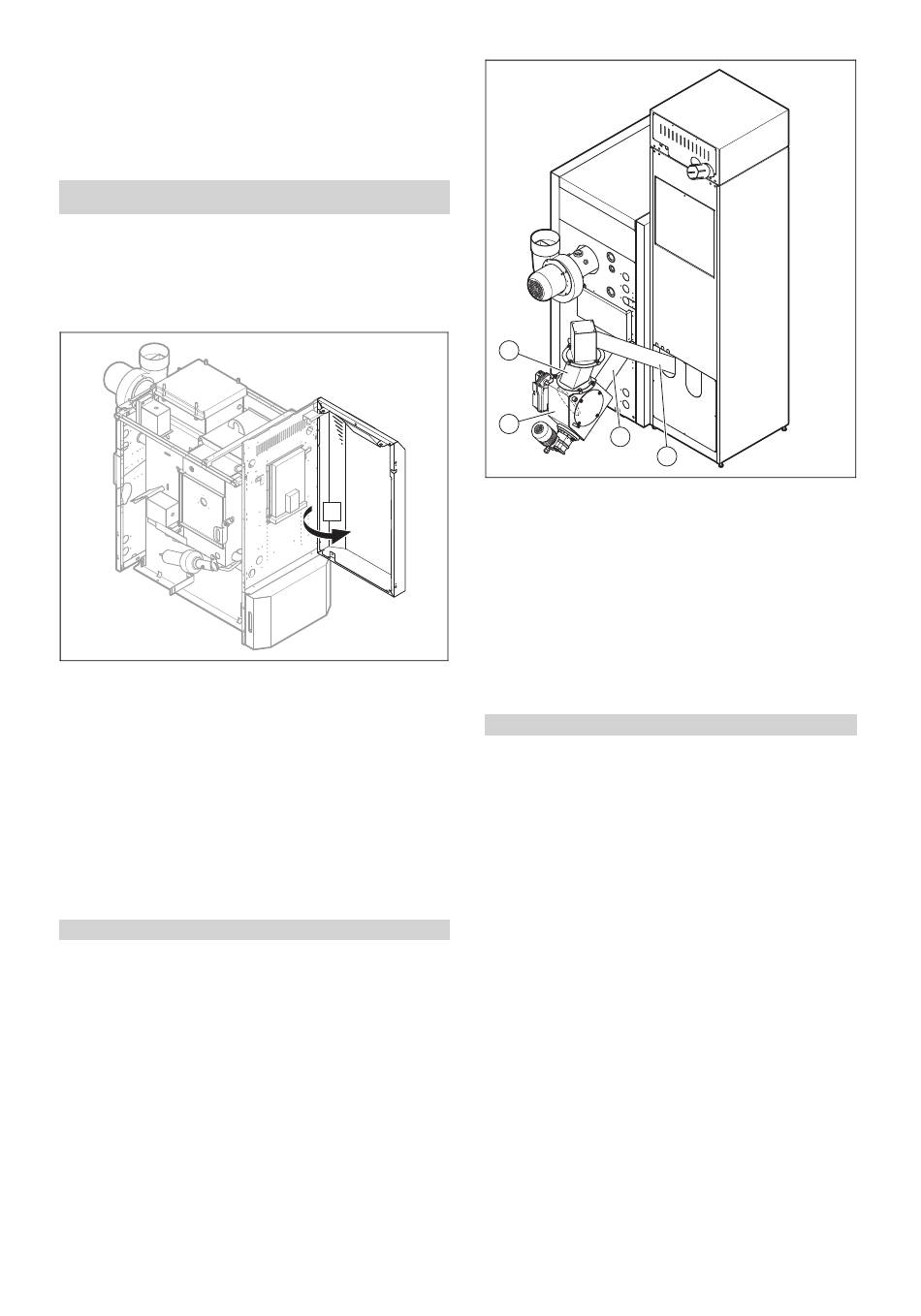

Vordere Verkleidung öffnen
9.
Öffnen Sie die vordere Verkleidung durch einen leichten
Zug auf der linken Seite (A).
5.7
Verkleidungen montieren
▶
Montieren Sie die Verkleidungen in folgender Reihen-
folge.
–
Vordere Verkleidung
–
Hintere und seitliche Verkleidung
–
Obere Verkleidung
5.8
Vorratsbehälter und Zwischenbehälter
montieren
Gültigkeit: Saugaustragung
▶
Montieren Sie die hintere und seitliche Verkleidung
(→ Seite 12).
0020205224_01 renerVIT Installations- und Wartungsanleitung
1
A
2
▶
▶
▶
Bedingungen: VKP 122 oder VKP 202 oder VKP 302
▶
▶
2
1
4
3
Zwischenbehälter
Adapter
Stellen Sie den Vorratsbehälter unmittelbar neben das
Produkt auf.
–
Abstand: 3 mm
Richten Sie den Vorratsbehälter mit Hilfe der vier
Stellfüße aus.
–
Arbeitsmaterial: Wasserwaage
Verbinden Sie den Vorratsbehälter und den Zwischen-
behälter mit den beiliegenden Klemmen miteinander.
Montieren Sie den Adapter (2) zwischen Zwischenbe-
hälter (1) und Behälter-Austragungsschnecke (3).
Schließen Sie den Vorratsbehälter für Saugaustra-
gung und die zugehörigen Zubehöre gemäß der beilie-
genden Anleitung elektrisch an.
Montage 5
3
Behälter-Austragungs-
schnecke
4
Einschubschnecke
