Beschreibung; Drehgeber; Abb. 1 Beschreibung Hmg10 - Baumer HMG10 Betriebsanleitung

Baumer Hübner
4

Beschreibung

4.1

Drehgeber

1
19
18
17

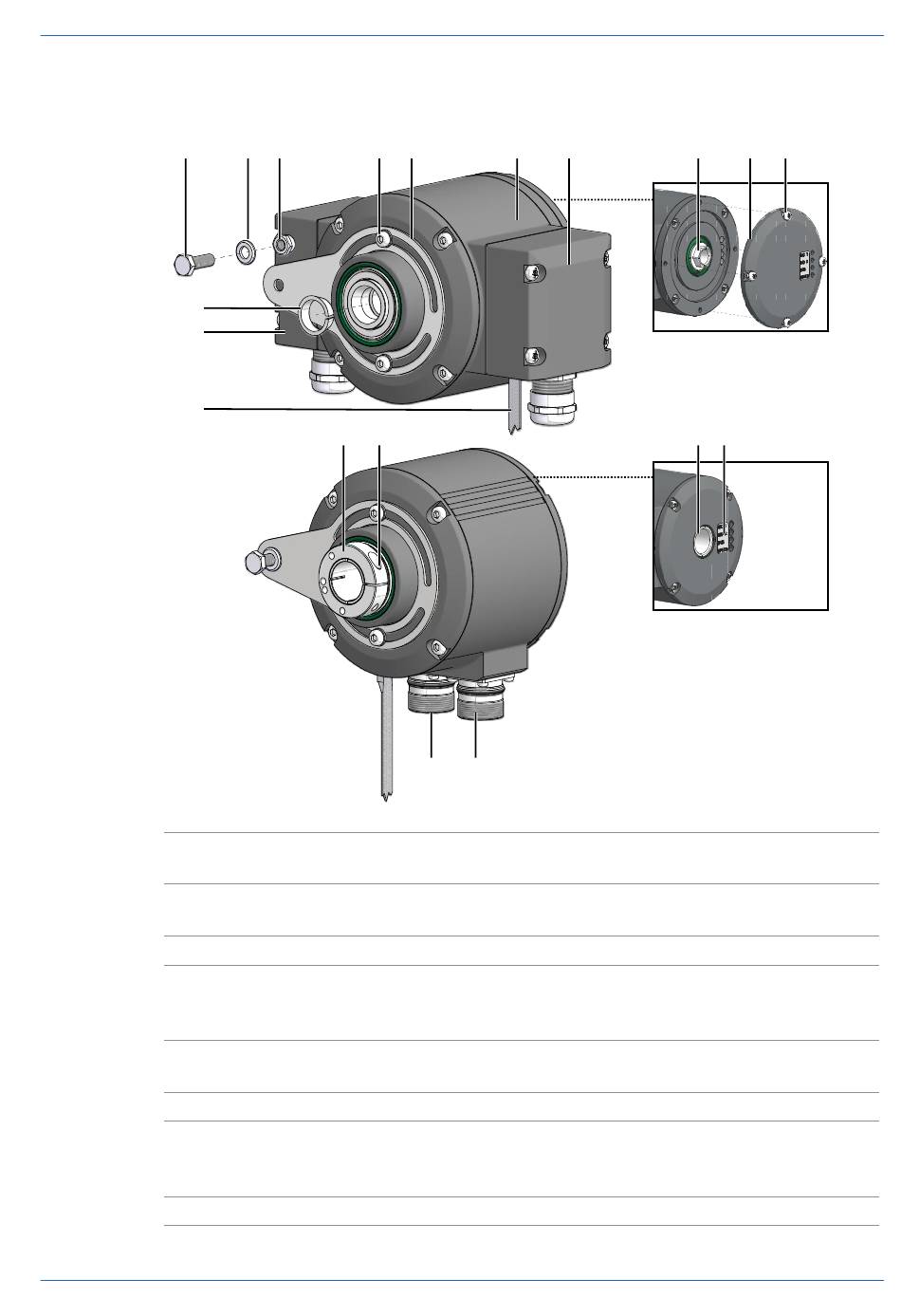

Abb. 1: Beschreibung HMG10
1 Sechskantschraube M6x18 mm
(ISO 4017)
3 Selbstsichernde Mutter M6 (ISO 10511)
5 Stützblech 360° frei positionierbar
7 Radialer Klemmenkasten: SSI, Zusatz-
ausgang inkremental 1 (Option), Pro-
grammierschnittstelle (nur HMG10P)
9 Abdeckung
11 LED-Funktionsanzeigen
13 Radiale Flanschdose: SSI, Zusatzaus-
gang inkremental 1 (Option), Program-
mierschnittstelle (nur HMG10P)
15 Torxschraube M3x12 mm (ISO 7045)
V1, T1 | HMG10 & HMG10P SSI
2 3 4 5
16 15
6 7
14 13
2 Scheibe B6,4 (ISO 7090)
4 Torxschraube M4x10 mm, TX20
(ISO 14583)
6 Gehäuse
8 Einseitig offene Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
10 Torx-/Schlitzschraube M4x10 mm
(DIN 7964)
12 Durchgehende Hohlwelle
14 Radiale Flanschdose: Zusatzausgang in-
kremental 2 (Option), Drehzahlschalter
(Option)
16 Klemmring
Betriebsanleitung
Beschreibung
8 9 10
12 11
| 4
