Elektrischer Anschluss mit radialen Flanschdosen

6.9.1 Anschlusskabel anschließen
HINWEIS
Geräteschäden durch Staub oder Feuchtigkeit
Falsche Kabeldurchmesser können zum Eindringen von Staub oder Feuchtigkeit führen. Die
Schutzart ist nicht mehr gewährleistet und das Gerät kann ausfallen.
a) Verwenden Sie zur Gewährleistung der angegebenen Schutzart nur geeignete Kabeldurch-
messer.
INFO
Anschlusskabel sind nicht im Lieferumfang enthalten.

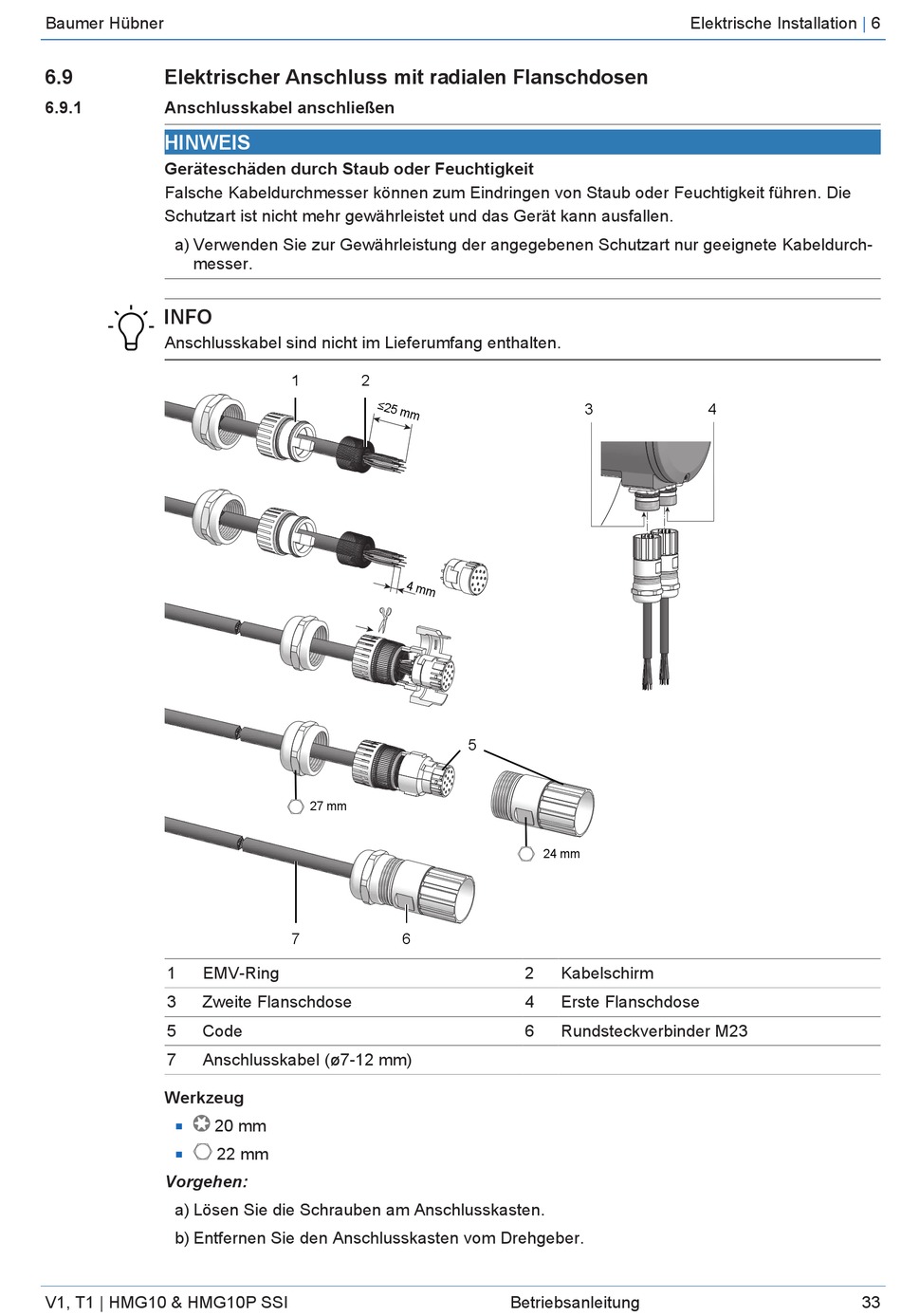

1 EMV-Ring
3 Zweite Flanschdose
5 Code
7 Anschlusskabel (ø7-12 mm)
Werkzeug
20 mm
n
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den Anschlusskasten vom Drehgeber.
V1, T1 | HMG10 & HMG10P SSI
1 2
27 mm
7
22 mm
5
24 mm
6
2 Kabelschirm
4 Erste Flanschdose
6 Rundsteckverbinder M23
