6 | Elektrische Installation

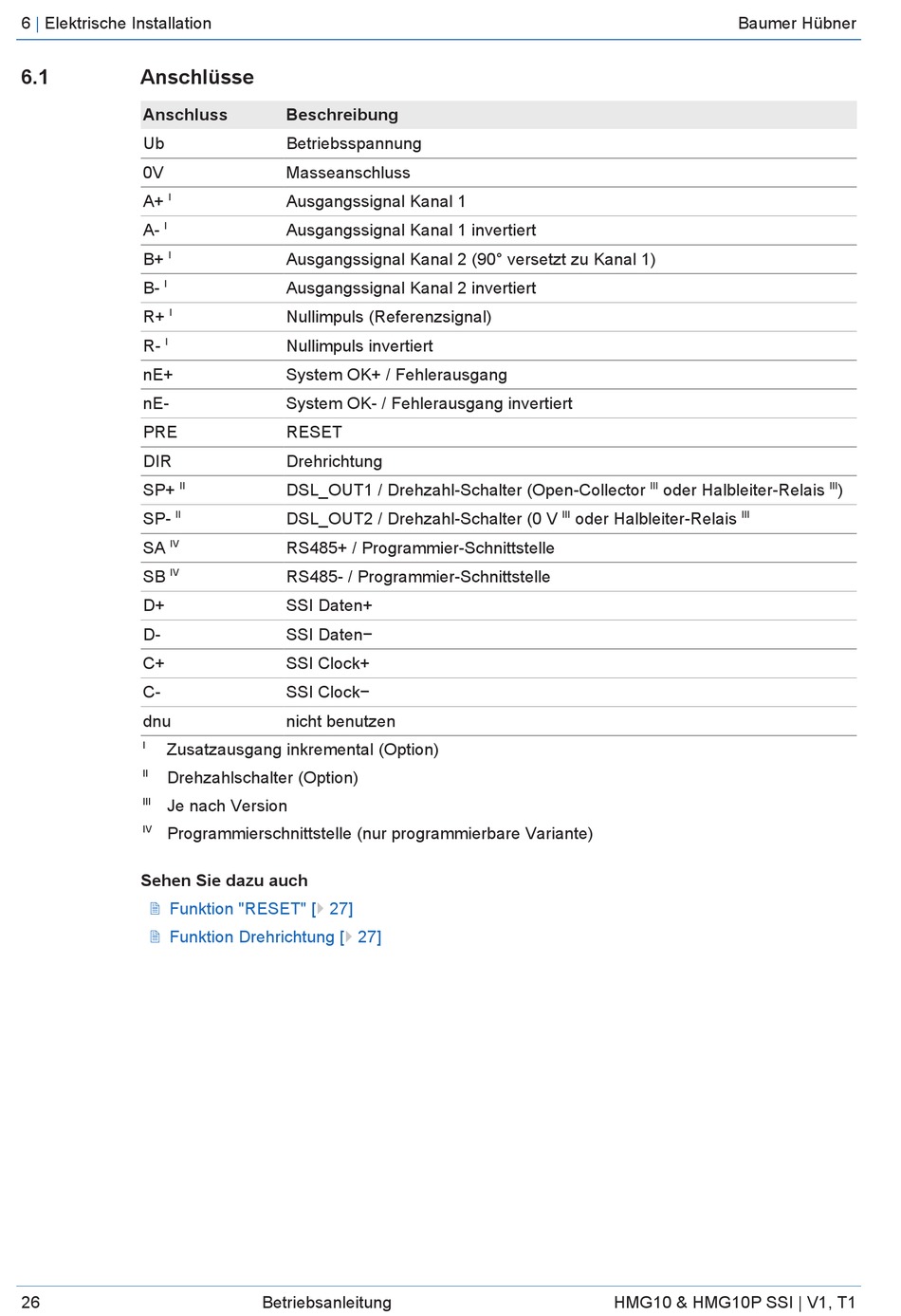

6.1 Anschlüsse
Anschluss
Ub
0V
I
A+
I
A-
I
B+
I
B-
I
R+
I
R-
nE+
nE-
PRE
DIR
II
SP+
II
SP-
IV
SA
IV
SB
D+
D-
C+
C-
dnu
I
Zusatzausgang inkremental (Option)
II
Drehzahlschalter (Option)
III
Je nach Version
IV
Programmierschnittstelle (nur programmierbare Variante)
Sehen Sie dazu auch
2 Funktion "RESET" [} 27]
2 Funktion Drehrichtung [} 27]
26
Beschreibung
Betriebsspannung
Masseanschluss
Ausgangssignal Kanal 1
Ausgangssignal Kanal 1 invertiert
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Ausgangssignal Kanal 2 invertiert
Nullimpuls (Referenzsignal)
Nullimpuls invertiert
System OK+ / Fehlerausgang
System OK- / Fehlerausgang invertiert
RESET
Drehrichtung
DSL_OUT1 / Drehzahl-Schalter (Open-Collector
DSL_OUT2 / Drehzahl-Schalter (0 V
RS485+ / Programmier-Schnittstelle
RS485- / Programmier-Schnittstelle
SSI Daten+
SSI Daten−
SSI Clock+
SSI Clock−
nicht benutzen
Betriebsanleitung
III
oder Halbleiter-Relais
III
oder Halbleiter-Relais
HMG10 & HMG10P SSI | V1, T1
Baumer Hübner
III
)
III
