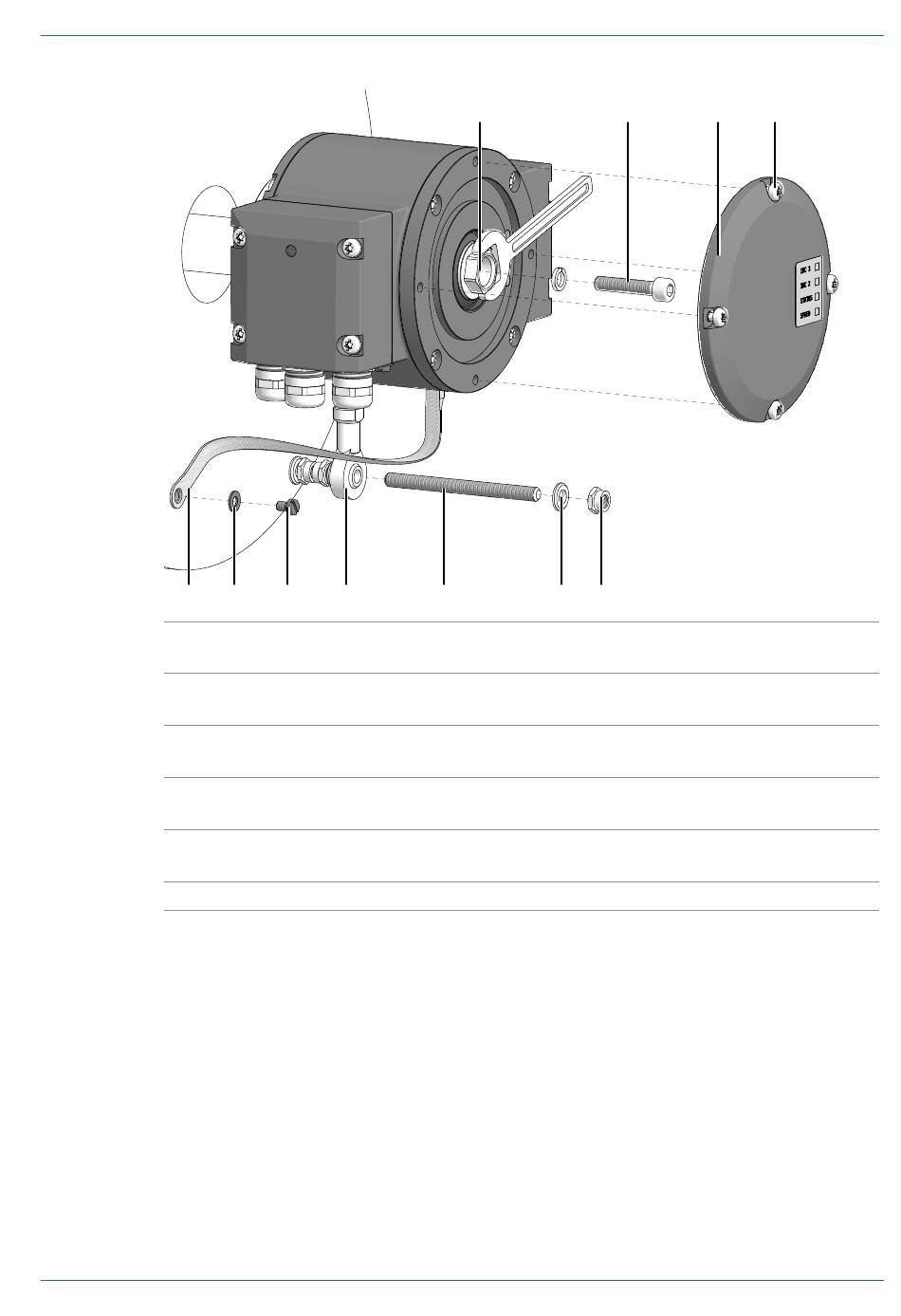

7.1.1 Befestigungen an einseitig offener Hohlwelle lösen
5
1 Einseitig offende Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
3 Abdeckung
5 Erdungsband
7 Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
9 Gewindestange M6, Länge variabel
≤ 210 mm
11 Selbstsichernde Mutter M6 (ISO 10511)
V1, T1 | HMG10 & HMG10P SSI
6 7 8
1
9 10 11
2 Zylinderschraube M6x30 mm (ISO 4762)
4 Torx-/Schlitzschraube M4x10 mm
(DIN 7964)
6 Scheibe B6,4 für Erdungsband
(ISO 7090)
8 Drehmomentstütze
10 Scheibe B6,4 (ISO 7090)
Betriebsanleitung
Demontage
2 3 4
| 7
